модель 2005 года
- Модель Touring
- Код модели T660 TOURING BLACK (S2005ACFTOUSB)

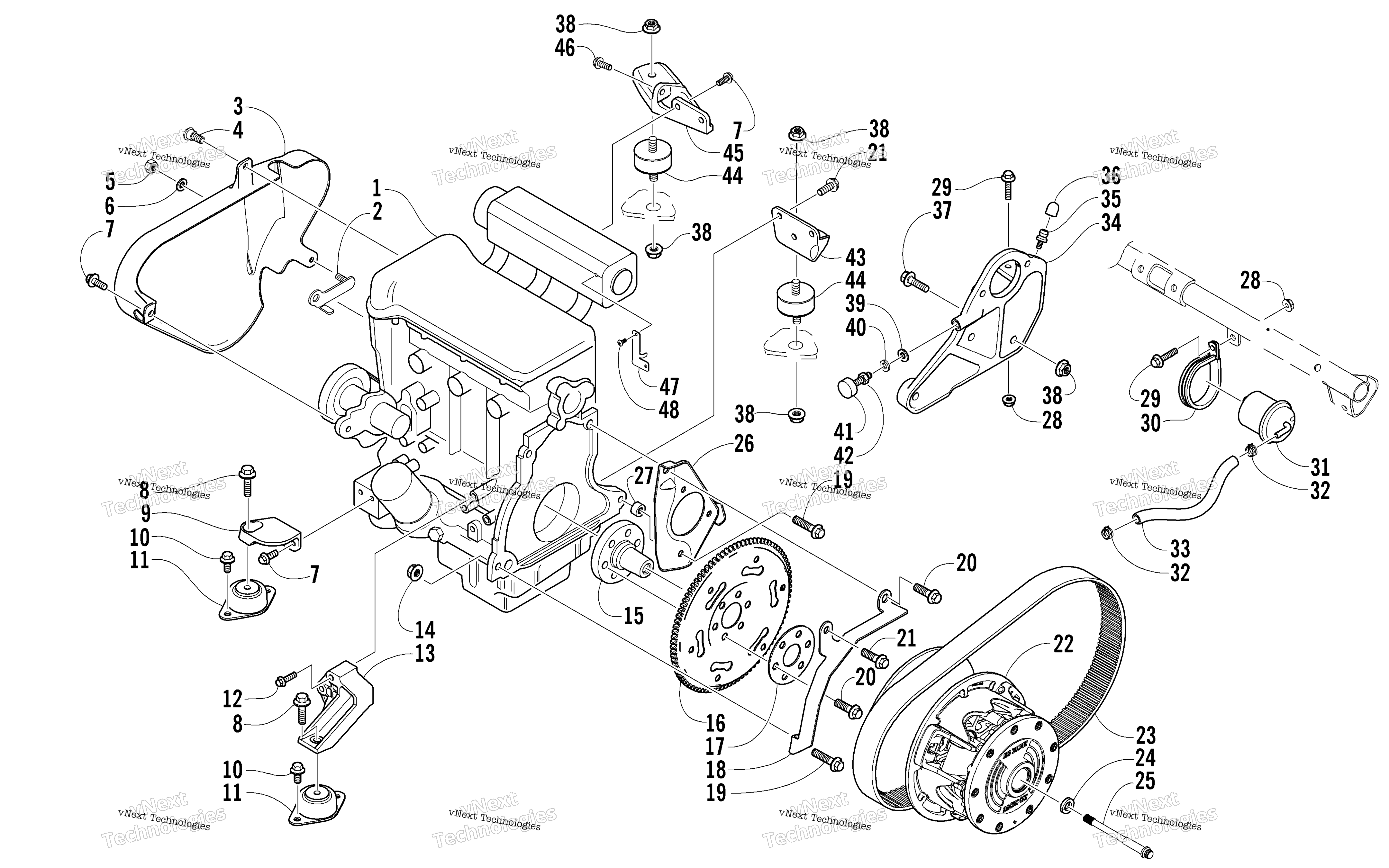

Схема двигателя And Related Parts для T660 TOURING BLACK (S2005ACFTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE, 660 L/C BU-08 PROD-NA art. 0662-499
По запросу
2
Bracket, Belt Cover art. 1706-930
По запросу
3
Cover, Engine Belt art. 2606-720
По запросу
4
Screw, Cap art. 8408-616
По запросу
5
NUT,LOCK-NSL M6-1.0 SS art. 0624-250
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Болт Arctic Cat art. 8408-820
от 110 ₽
8
Screw, Cap art. 8020-220
По запросу
9
Bracket, Engine Mounting - Right - Front art. 0708-125
По запросу
10
Screw, Self-Tapping art. 0623-765
По запросу
11
MOUNT,ENGINE art. 0608-645
По запросу
12
Screw, Cap art. 8408-850
По запросу
13
Bracket, Engine Mounting - Left - Front art. 0708-394
По запросу
14
Гайка Arctic Cat art. 8428-002
от 310 ₽
15
Adapter, PTO art. 1670-245
По запросу
16
Gear, Ring - PTD-4 STR(03) art. 0745-192
По запросу
17
PLATE,T/C DRIVE REAR 02 660 L/C art. 3006-243
По запросу
18
Guard, Ring Gear art. 0745-164
По запросу
19
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
20
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
21
Болт Arctic Cat art. 8409-020
от 110 ₽
22
KIT,DRIVE CLUTCH-UNCAL-8.25 30MM/D art. 0746-278
По запросу
23
Ремень вариатора Arctic At art. 0627-013
По запросу
24
Washer, High Collar art. 0623-210
По запросу
25
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
26
Bracket, Mounting - Starter Motor art. 0745-162
По запросу
27
Bushing art. 1623-063
По запросу
28
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
29
Screw, Cap art. 8020-040
По запросу
30
Clamp, Fuel Filter art. 1623-134
По запросу
31
Filter, Fuel art. 1670-469
По запросу
32
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
33
Hose, Fuel - 10 ft art. 0610-075
По запросу
34
BRKT, BEARING SUPP-MFG ASSY (inc. 35-36) art. 0708-409
По запросу
35
Фиттинг art. 1623-010
По запросу
36
Cap art. 0623-904
По запросу
37
Screw, Cap art. 8020-224
По запросу
38
Гайка Arctic Cat art. 8048-486
По запросу
39
Washer art. 8050-282
По запросу
40
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
41
Подушка двигателя Arctic Cat art. 0608-358
По запросу
42
Nut art. 8042-516
По запросу
43
Bracket, Engine Mounting - Left - Rear art. 0708-128
По запросу
44
Mount, Engine - Double Male art. 0608-118
По запросу
45
Bracket, Engine Mounting - Right - Rear art. 0708-126
По запросу
46
Болт Arctic Cat art. 8408-825
По запросу
47
Bracket, Filler Neck art. 2706-197
По запросу
48
Screw, Machine art. 8477-610
По запросу
