модель 2005 года
- Модель T660 Turbo/Turbo ST
- Код модели T660 TURBO ST EFI EARLY BUILD (S2005ACFTBEBR)

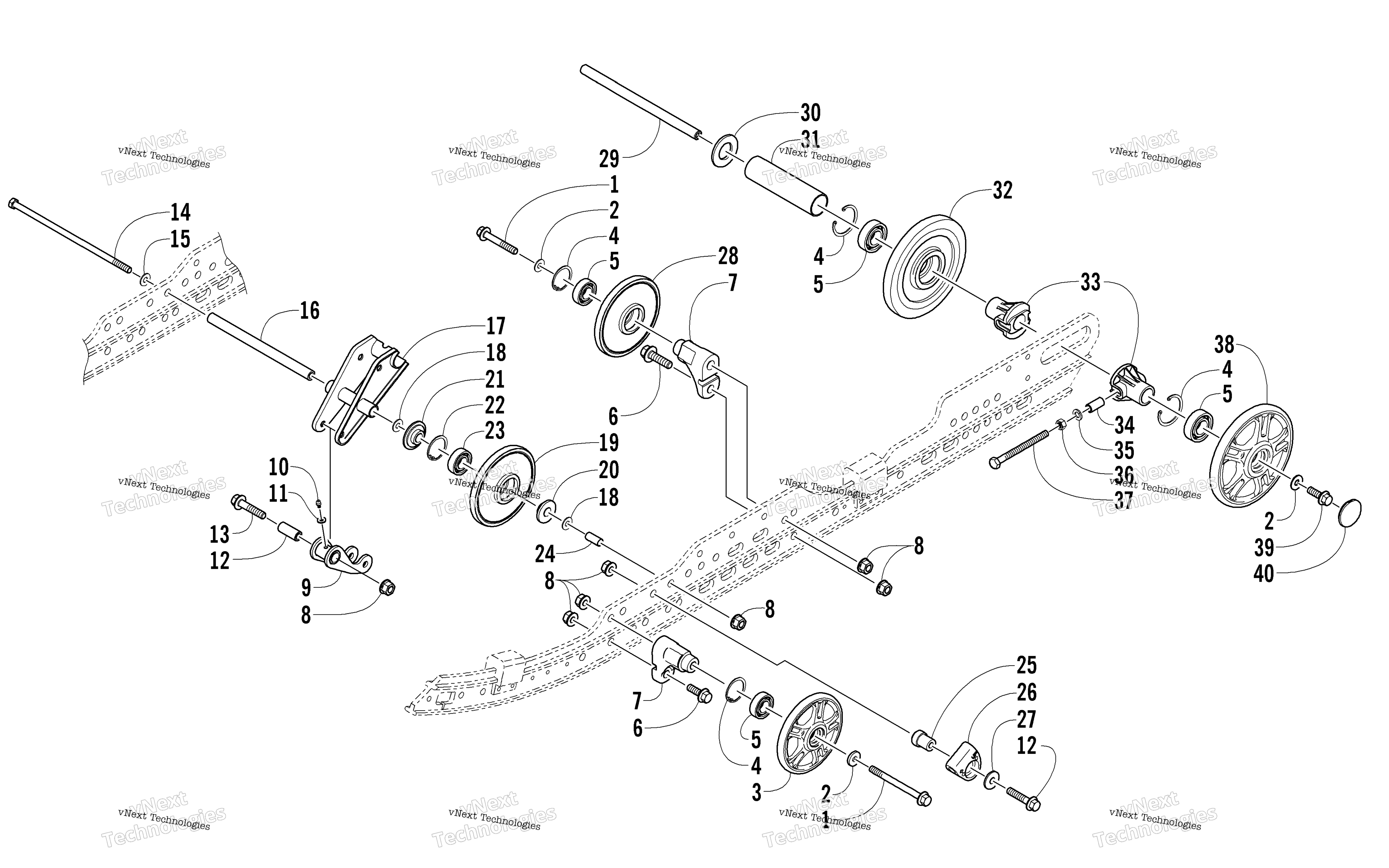

Схема Idler колесо узла для T660 TURBO ST EFI EARLY BUILD (S2005ACFTBEBR)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8020-232
от 1 292 ₽
2
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 6 шт.
3
Wheel, Idler - Fire Red (inc. 4-5) art. 3604-044
По запросу
4
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Screw, Cap art. 8020-224
По запросу
7
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
8
Гайка Arctic Cat art. 8048-486
По запросу
9
Pivot, Rear Shock (inc. 10-11) art. 1704-272
По запросу
10
Фиттинг art. 1623-010
По запросу
11
WASHER- GREASE FITTING art. 1623-011
По запросу
12
Палец металлический Arctic Cat art. 1604-329
от 4 694 ₽
13
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
14
Screw, Cap art. 0623-907
По запросу
15
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
16
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
17
Крепление переднего амортизатора Arctic Cat art. 0704-396
По запросу
18
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
19
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
20
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
21
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
22
Ring, Retaining art. 0123-798
По запросу
23
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
24
Spacer art. 1604-213
По запросу
25
Block, Slide art. 2604-600
По запросу
26
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
27
Washer art. 8050-282
По запросу
28
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
29
Ось задняя Arctic Cat art. 2604-283
от 3 675 ₽
30
Washer art. 0623-921
По запросу
31
Spacer art. 1604-940
По запросу
32
Ролик гусеницы 160х20 мм черный Arctic Cat art. 3604-049
По запросу
33
BUSHING,ADJUSTER-MACH art. 1704-489
По запросу
34
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
35
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
36
Гайка Arctic Cat art. 8042-486
от 263 ₽
37
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
38
WHEEL,IDL-6.38 W.787"ID FIRE RED (inc. 4-5) art. 3604-052
По запросу
39
Screw, Cap art. 8020-223
По запросу
40
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
