модель 2005 года
- Модель T660 Turbo/Turbo ST
- Код модели T660 TURBO ST EFI EARLY BUILD (S2005ACFTBEBR)

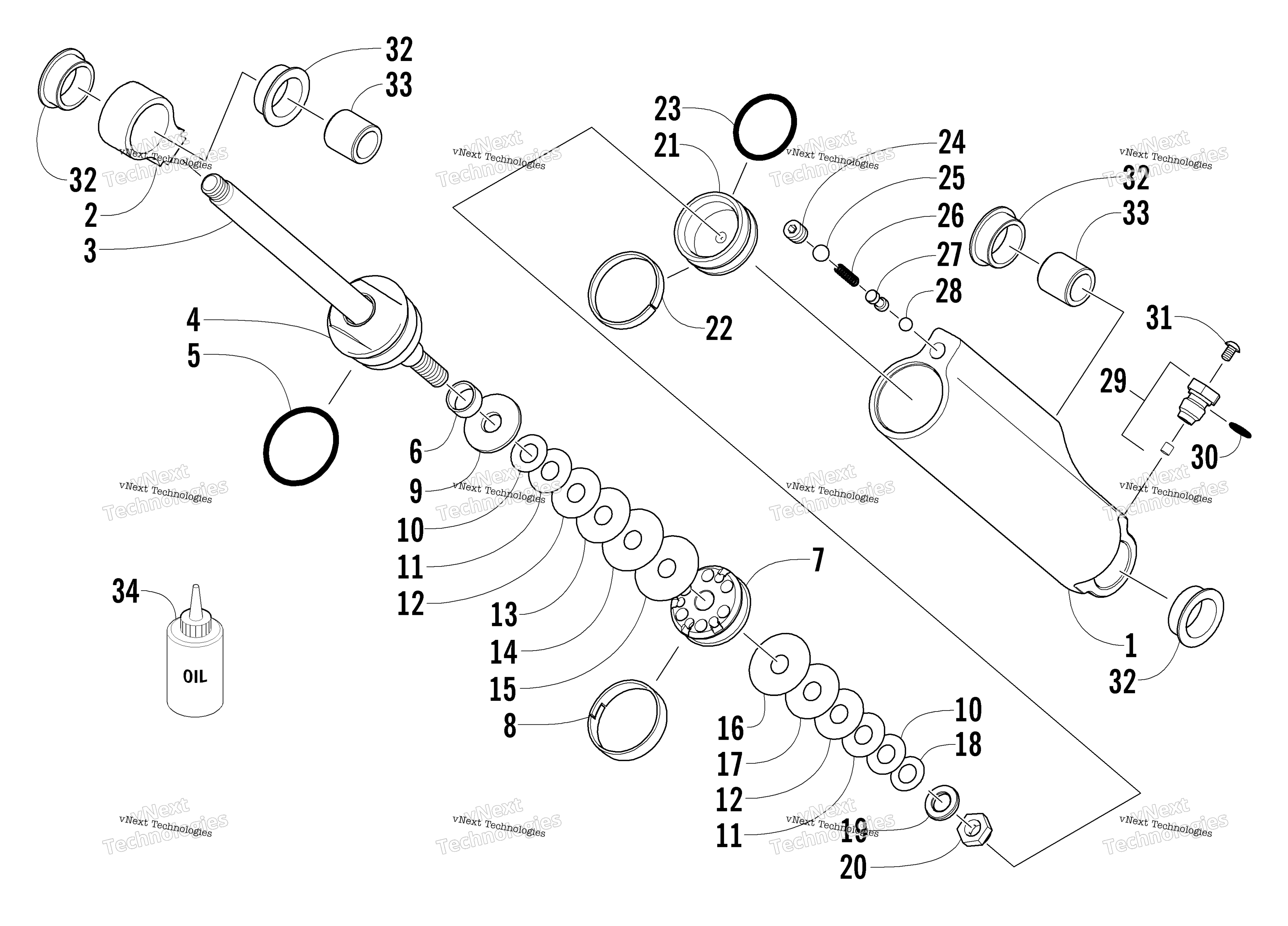

Схема задней части Suspension Rear Arm Shock Absorber для T660 TURBO ST EFI EARLY BUILD (S2005ACFTBEBR)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber - Rear Arm art. 1704-138
По запросу
1
Body, Shock art. 2604-327
По запросу
2
Eyelet, Shock art. 1604-763
По запросу
3
SHAFT,SHOCK-.498X7.525 art. 2604-421
По запросу
4
Bearing - Assembly (inc. 5) art. 4604-126
По запросу
5
O-Ring art. 1604-271
По запросу
6
Spacer, Shaft art. 2604-168
По запросу
7
Piston, 0.041 in. - Orifice (inc. 8) art. 2604-620
По запросу
8
Strap, Piston - Teflon art. 1604-643
По запросу
9
Washer, Top Out art. 1604-272
По запросу
10
VALVE,SHOCK- .800 DIA X .010 art. 2603-055
По запросу
11
VALVE,SHOCK- .900 DIA X .010 art. 2603-065
По запросу
12
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
13
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
14
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
15
VALVE,SHOCK-1.300 DIA X .010 art. 2603-135
По запросу
16
Valve, 1.250 x 0.012 in. art. 2603-126
По запросу
17
VALVE,SHOCK-1.100 DIA X .012 art. 2603-096
По запросу
18
Valve, .700 DIA X .010 art. 2603-045
По запросу
19
Washer, Backup art. 1604-273
По запросу
20
Nut, Lock art. 0623-696
По запросу
21
Piston, Floating (inc. 22-23) art. 0704-791
По запросу
22
Strap, Piston – Teflon art. 2604-153
По запросу
23
O-Ring, Piston - Floating art. 2604-152
По запросу
24
SCREW,SET-HS 3/8-24 X 3/8 art. 8080-305
По запросу
25
Ball art. 2604-432
По запросу
26
Spring art. 2604-433
По запросу
27
Rod, Spring art. 2604-429
По запросу
28
Ball art. 2604-431
По запросу
29
Valve, Pressure (inc. 30) art. 0704-383
По запросу
30
O-Ring art. 1604-284
По запросу
31
Screw, Valve art. 0624-433
По запросу
32
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
33
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
34
Oil, Gas Shock - 1 qt art. 4639-367
По запросу
