модель 2006 года
- Модель Bearcat Wide Track 660
- Код модели BEARCAT WIDE TRACK (S2006BCFWTUSL)

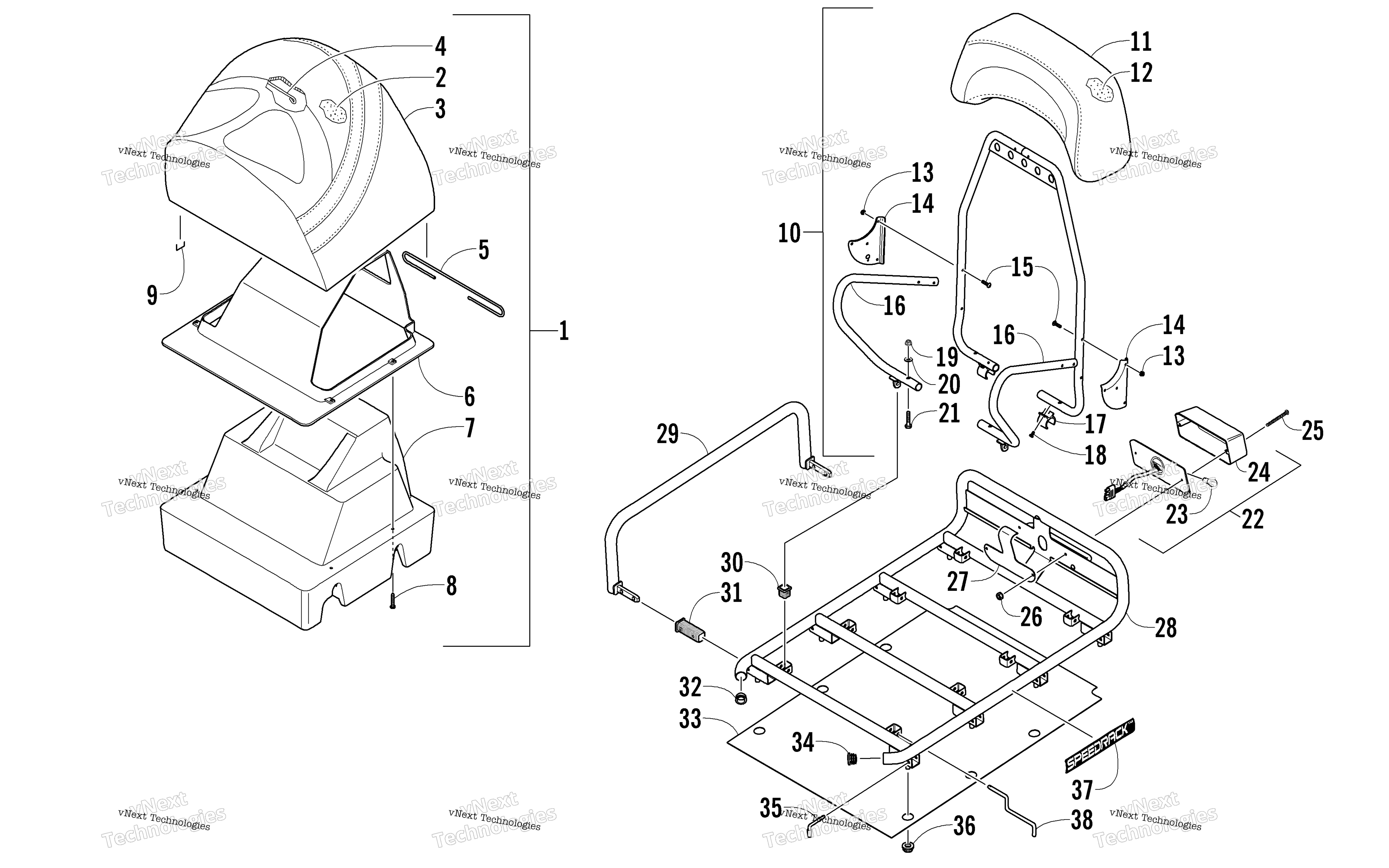

Схема задний Seat, Backrest, и полка узла для BEARCAT WIDE TRACK (S2006BCFWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Assembly - Passenger (inc. 2-9) art. 7998-535
По запросу
2
Foam, Seat art. 2706-921
По запросу
3
Cover, Seat (inc. 4) art. 2706-969
По запросу
4
Wire, Seat art. 3606-363
По запросу
5
Wire, Seat art. 2606-942
По запросу
6
Top, Seat-Base art. 4606-123
По запросу
7
Seat-Base art. 3606-950
По запросу
8
Screw, Self-Tapping art. 0623-783
По запросу
9
Staple art. 0624-528
По запросу
10
Backrest Assembly (inc. 11-18) art. 2706-924
По запросу
11
Cover, Backrest art. 3706-014
По запросу
12
Foam, Backrest art. 0716-705
По запросу
13
Nut, Cap art. 1623-527
По запросу
14
Bracket, Backrest - Left art. 3706-221
По запросу
14
Bracket, Backrest - Right art. 3706-220
По запросу
15
Screw, Machine art. 8017-403
По запросу
16
Handgrip - Left art. 3706-229
По запросу
16
Handgrip - Right art. 3706-228
По запросу
17
Clip, Backrest art. 3606-927
По запросу
18
Screw, Self-Tapping art. 0623-786
По запросу
19
Nut, Cap art. 0123-108
По запросу
20
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
21
Screw, Cap art. 8002-044
По запросу
22
Taillight Assembly (inc. 23-24) art. 0609-708
По запросу
23
Лампочка Arctic Cat art. 0109-460
от 221 ₽
24
Стекло заднего фонаря Arctic Cat art. 0609-229
от 1 076 ₽
25
Screw, Machine art. 1623-148
По запросу
26
Nut w/Washer art. 0123-709
По запросу
27
Guard, Taillight art. 3706-091
По запросу
28
Rack art. 2706-930
По запросу
29
Side, Rack art. 2706-959
По запросу
30
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
31
BUSHING,RACK FRAME art. 2406-014
По запросу
32
Grommet art. 4606-113
По запросу
33
Mat, Rack art. 4606-377
По запросу
34
Cap art. 0623-831
По запросу
35
Фиксатор art. 0541-447
По запросу
36
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
37
DECAL,"SPEEDRACK"(MRP) art. 0411-965
По запросу
38
Штифт крепления сиденья Arctic Cat art. 1623-422
от 2 100 ₽
