модель 2006 года
- Модель Bearcat Wide Track 660
- Код модели BEARCAT WIDE TRACK (S2006BCFWTUSL)

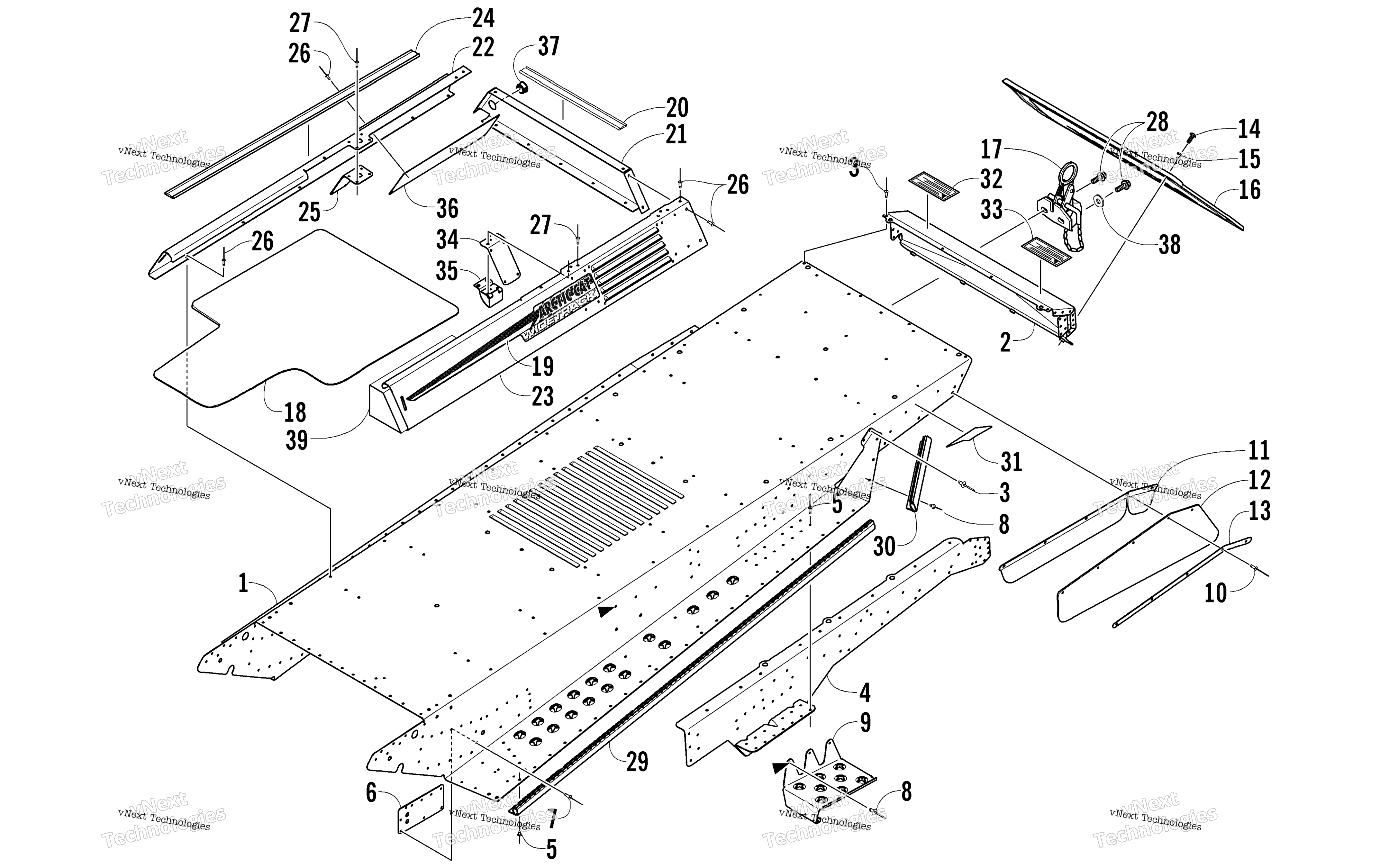

Схема Tunnel и задний Bumper узла для BEARCAT WIDE TRACK (S2006BCFWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-5) art. 1718-942
По запросу
2
Kit, Bumper art. 4639-672
По запросу
3
Rivet art. 8060-484
По запросу
4
Bracket, Suspension Mounting - Right art. 0707-966
По запросу
4
Bracket, Suspension Mounting - Left art. 0707-967
По запросу
5
Rivet, Solid art. 0123-418
По запросу
6
PLATE,BODY REINF-PTD BLK art. 2706-277
По запросу
7
Rivet, Solid art. 0623-072
По запросу
8
Rivet art. 8060-486
По запросу
9
Footrest, Rear - Right art. 4606-006
По запросу
9
Footrest, Rear - Left art. 4606-007
По запросу
10
Rivet art. 8060-508
По запросу
11
Bracket, Side Snowflap - Right art. 3706-280
По запросу
11
Bracket, Side Snowflap - Left art. 3706-281
По запросу
12
Snowflap, Side art. 4606-115
По запросу
13
Retainer, Side Snowflap art. 2706-971
По запросу
14
Screw, Machine art. 8017-580
По запросу
15
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
16
Брызговик art. 3606-740
По запросу
17
Hitch, Pintle art. 4606-156
По запросу
18
Pad, Toolbox art. 3606-961
По запросу
19
Decal, Tunnel Riser - Left art. 6611-533
По запросу
19
Decal, Tunnel Riser - Right art. 6611-532
По запросу
20
Seal, Seat-Base art. 2606-924
По запросу
21
Plate, Seat Riser - Rear art. 3706-341
По запросу
22
Plate, Seat Riser - Right art. 3706-342
По запросу
23
Plate, Seat Riser - Left art. 3706-343
По запросу
24
Seal, Seat-Base art. 3606-960
По запросу
25
Bracket, Riser Reinforcement art. 2706-282
По запросу
26
Заклепка Arctic Cat art. 8060-706
от 116 ₽
27
Клепка Arctic Cat art. 8060-504
от 116 ₽
28
Screw, Cap art. 1623-248
По запросу
29
Roll, Tunnel art. 4606-283
По запросу
30
Roll, Tunnel - Rear - Left art. 4606-307
По запросу
30
Roll, Tunnel - Rear - Right art. 4606-306
По запросу
31
Decal, Reflector - Left - Red art. 6611-689
По запросу
31
Decal, Reflector - Right - Red art. 6611-688
По запросу
32
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
33
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
34
Bracket, Hinge Reinforcement art. 2706-966
По запросу
35
Hinge, Seat-Base art. 0623-579
По запросу
36
Cover, Louver - Right art. 3706-140
По запросу
36
Cover, Louver - Left art. 3706-141
По запросу
37
Grommet art. 4606-113
По запросу
38
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
39
Foam, Seat Riser art. 0617-536
По запросу
