модель 2006 года
- Модель F120
- Код модели F 120 ORANGE (S2006F1AAAUSO)

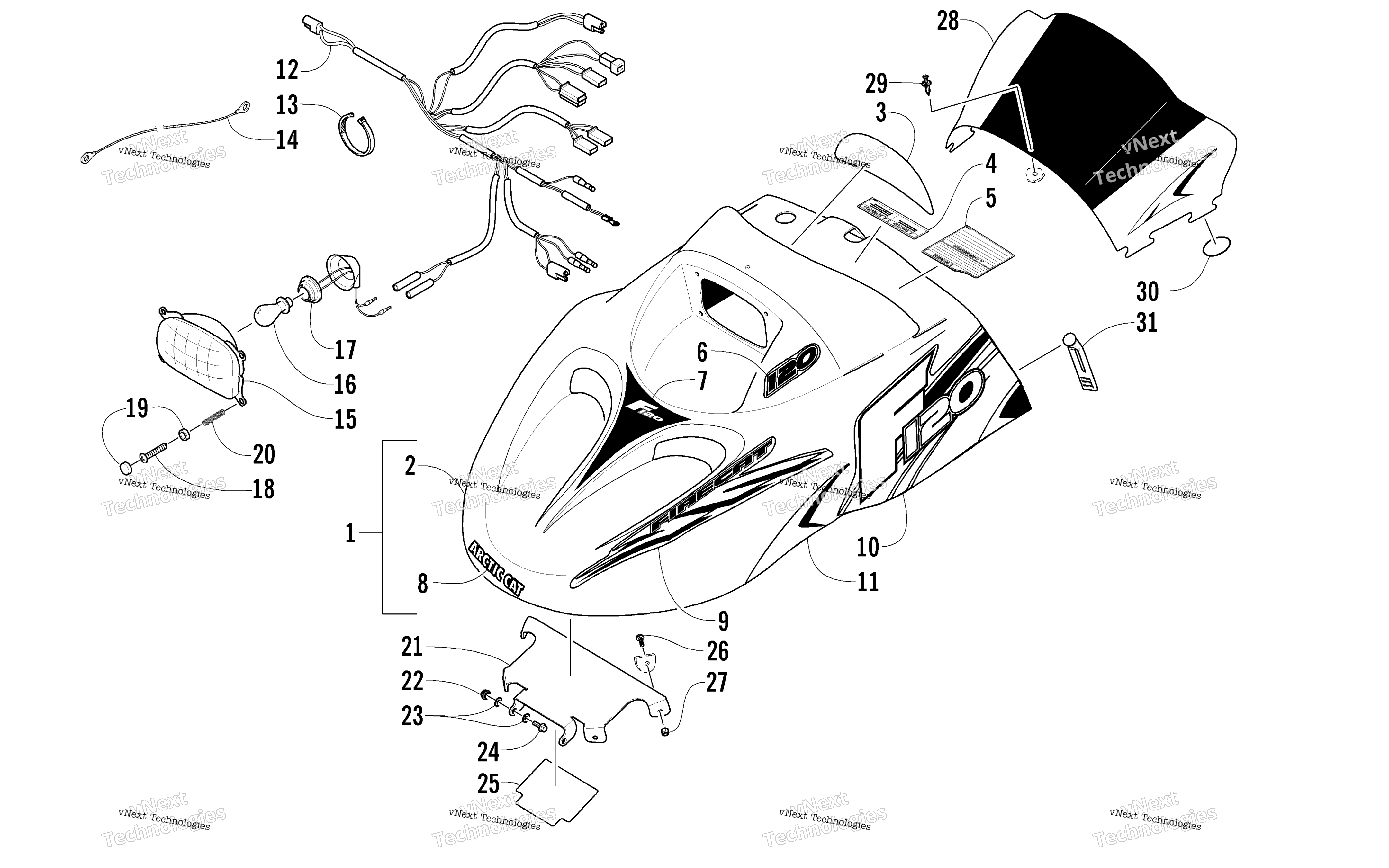

Схема Hood, Headlight, и Windshield узла для F 120 ORANGE (S2006F1AAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Orange (inc. 2-11) art. 1718-847
По запросу
2
Hood w/o Decals - Orange (inc. 3-5) art. 1718-846
По запросу
3
Decal, Instrument Panel art. 6611-854
По запросу
4
Decal, Caution - Throttle art. 3611-755
По запросу
5
Decal, Caution - Hood art. 3611-678
По запросу
6
Decal, Hood - Windshield art. 6611-962
По запросу
7
Decal, Crest art. 6611-856
По запросу
8
Decal, Arctic Cat art. 7611-072
По запросу
9
Decal, Hood - Upper Right art. 6611-964
По запросу
9
Decal, Hood - Upper Left art. 6611-965
По запросу
10
Decal, Hood - Lower Right art. 6611-966
По запросу
10
Decal, Hood - Lower Left art. 6611-967
По запросу
11
Decal, Hood - Forward - Left art. 7611-071
По запросу
11
Decal, Hood - Forward - Right art. 7611-070
По запросу
12
Harness, Wiring - Main art. 0686-684
По запросу
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Cable, Hood art. 1606-158
По запросу
15
Headlamp Assembly (inc. 16-17) art. 0609-003
По запросу
16
Bulb, Headlight art. 0609-004
По запросу
18
Screw, Adjustment art. 0123-616
По запросу
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Spring, Adjustment art. 0123-614
По запросу
21
Bracket, Mounting - Hood - Upper art. 2706-140
По запросу
22
Nut, Lock art. 8047-366
По запросу
23
WASHER- GREASE FITTING art. 1623-011
По запросу
24
Screw, Cap art. 8020-039
По запросу
25
Decal, Jet Chart art. 7611-200
По запросу
26
Screw, Machine art. 0623-902
По запросу
27
Clip, U-Nut art. 1623-023
По запросу
28
Windshield Orange art. 4606-030
По запросу
29
Clip, Retaining art. 0623-243
По запросу
30
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
31
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
Другие схемы модели
Hood, Headlight, и Windshield узел
