модель 2006 года
- Модель F120
- Код модели F 120 ORANGE (S2006F1AAAUSO)

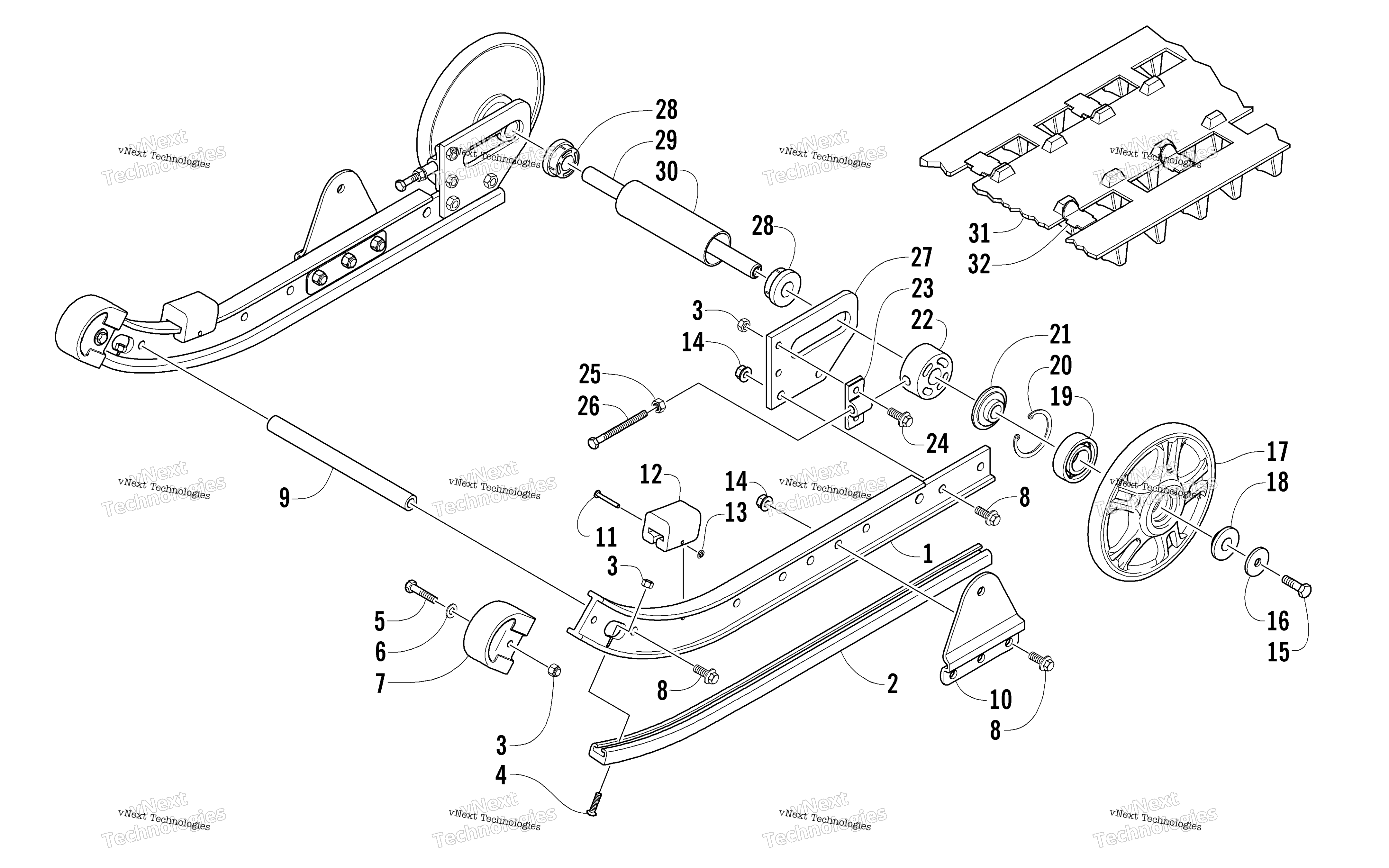

Схема Slide Rail, Idler Wheels, и Track узла для F 120 ORANGE (S2006F1AAAUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 7998-595
По запросу
1
Rail, Formed art. 1604-705
По запросу
2
Wearstrip Black art. 1604-568
По запросу
3
Nut, Lock art. 8047-366
По запросу
4
Screw, Machine art. 0123-869
По запросу
5
Screw, Cap art. 8002-043
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Nose Piece, Slide Rail - Black art. 0604-231
По запросу
8
Screw, Cap art. 8020-131
По запросу
9
Axle, Cross-Brace art. 1604-566
По запросу
10
Bracket, Support - Front Arm - Painted Black art. 0704-896
По запросу
11
Rivet, Solid art. 0123-767
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
NUT,PRESS ON (PUSHNUT)-1/8 STUD art. 0423-090
По запросу
14
Гайка Arctic Cat art. 8047-426
По запросу
15
Болт Arctic Cat art. 8020-222
от 221 ₽
16
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
17
Wheel, Idler - Rear Orange (inc. 18-21) art. 2604-983
По запросу
18
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
19
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
20
Ring, Retaining art. 0123-798
По запросу
21
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
22
Втулка задней подвески Arctic Cat art. 0604-165
от 1 596 ₽
23
Adjuster, Track art. 0604-206
По запросу
24
Screw, Cap art. 8020-040
По запросу
25
Гайка Arctic Cat art. 8042-486
от 263 ₽
26
Screw, Cap art. 0124-310
По запросу
27
Housing, Axle - Rear art. 1604-661
По запросу
28
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
29
Axle, Rear art. 1604-562
По запросу
30
Spacer art. 1604-563
По запросу
31
Track - 2.125 x 10.00 x 0.688 (inc. 32) art. 2602-476
По запросу
32
Clip, Guide art. 1602-079
По запросу
