модель 2006 года
- Модель T660 Turbo/Turbo ST
- Код модели T660 TURBO ST BLACK (S2006ACFTSUSB)

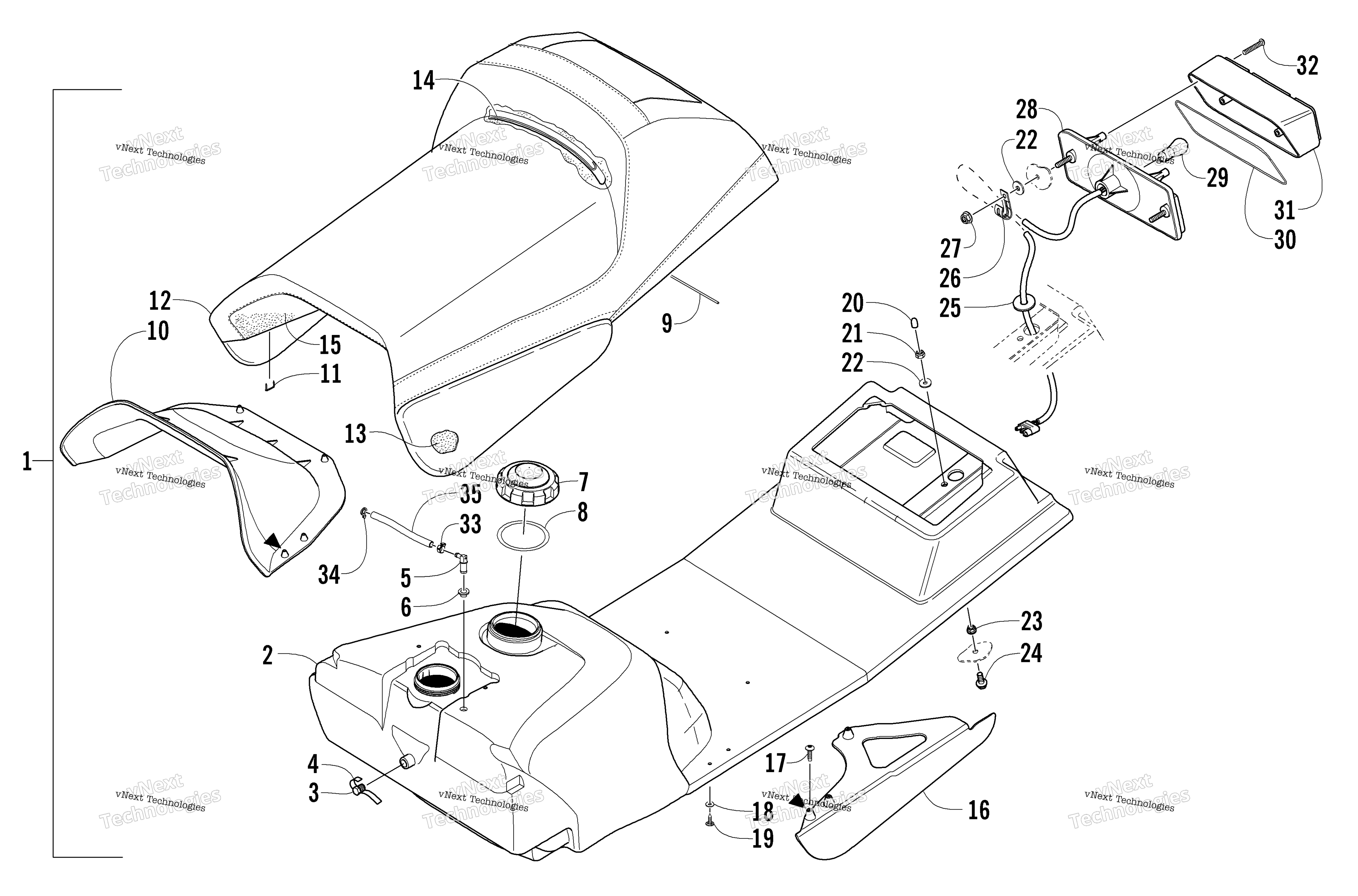

Схема топливный Tank, Seat, и Taillight узла для T660 TURBO ST BLACK (S2006ACFTSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-19) art. 1718-973
По запросу
1
Complete Seat Assembly (inc. 2-19) art. 1718-972
По запросу
2
TANK, GAS/SEATBASE-’ 05 TURBO (inc. 3-8) art. 0770-688
По запросу
3
Plug, Gas Tank art. 0670-243
По запросу
4
Tape, Teflon art. 0670-289
По запросу
5
Fitting, Oil Tank art. 1670-494
По запросу
6
Grommet art. 1670-325
По запросу
7
Крышка бензобака art. 0470-541
По запросу
8
Gasket, Gas Tank Cap art. 1670-228
По запросу
9
Wire, Seat art. 2606-943
По запросу
10
Insert, Seat Foam art. 1606-126
По запросу
11
Staple art. 0624-528
По запросу
12
Cover, Seat (inc. 13-14) art. 3706-065
По запросу
12
Cover, Seat (inc. 13-14) art. 3706-066
По запросу
13
Foam, Tunnel Pad art. 0617-417
По запросу
14
Wire, Seat art. 3606-363
По запросу
15
Foam, Seat Cushion art. 2706-196
По запросу
16
Insert, Seat Pad - Left art. 1606-519
По запросу
16
Insert, Seat Pad - Right art. 1606-518
По запросу
17
Screw, Self-Tapping art. 0623-783
По запросу
18
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
19
Screw, Self-Tapping art. 0623-309
По запросу
20
Cap, Protector art. 0623-404
По запросу
21
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
22
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
23
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
24
Screw, Cap art. 8020-042
По запросу
25
Seal, Foam - Seat-Base art. 0617-136
По запросу
26
Зажим Arctic Cat art. 1623-984
По запросу
27
Nut art. 0623-038
от 110 ₽
28
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
29
Лампочка Arctic Cat art. 0109-460
от 221 ₽
30
Gasket, Taillight Lens art. 0609-092
По запросу
31
Стекло заднего фонаря art. 0609-090
По запросу
32
Screw, Retaining art. 0609-093
По запросу
33
Хомут Arctic Cat art. 0623-063
от 683 ₽
34
Clip, Routing Optional art. 0623-101
По запросу
35
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
35
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
