модель 2006 года
- Модель T660 Turbo/Turbo ST
- Код модели T660 TURBO ST BLACK (S2006ACFTSUSB)

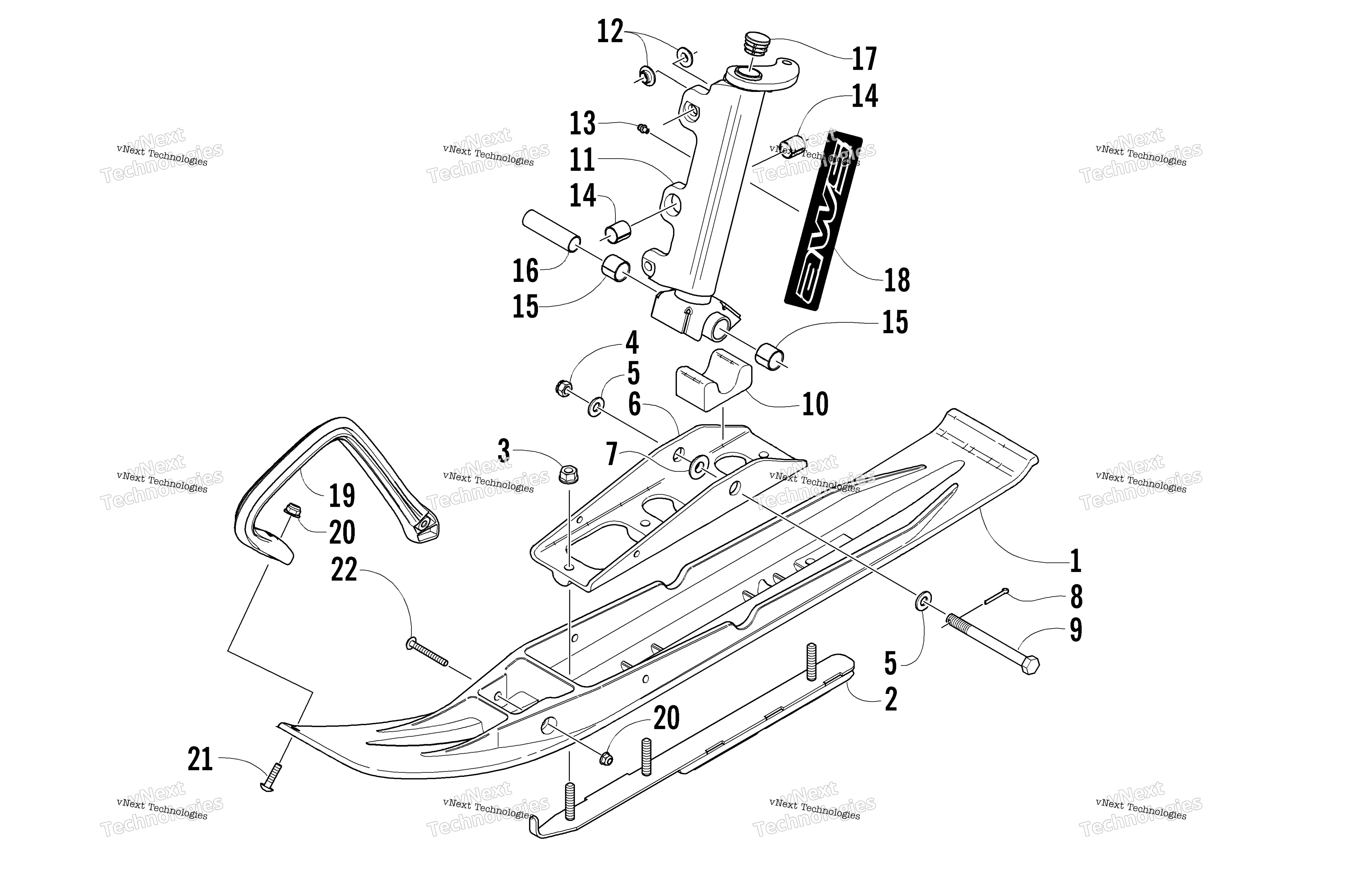

Схема Ski и Spindle узла для T660 TURBO ST BLACK (S2006ACFTSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black art. 1703-109
По запросу
2
Конек правой лыжи Arctic Cat art. 2703-598
от 11 477 ₽
2
Конек левой лыжи Arctic Cat art. 2703-599
от 11 477 ₽
3
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
4
Nut, Lock art. 0123-296
По запросу
5
Washer art. 0623-728
По запросу
6
SADDLE, SKI- ASSY- PTD BLK (inc. 7) art. 1703-632
По запросу
7
Insert, Ski Saddle art. 0603-621
По запросу
8
Шплинт art. 0123-458
По запросу
9
Screw, Cap art. 0623-552
По запросу
10
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
11
Spindle, Steering - Right Platinum (inc. 12-15) art. 1703-756
По запросу
11
Spindle, Steering - Left Platinum (inc. 12-15) art. 1703-757
По запросу
12
Insert, Spindle art. 0603-647
По запросу
13
Фиттинг art. 1623-010
По запросу
14
Втулка Arctic Cat art. 0603-083
По запросу
15
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
16
AXLE,SPINDLE art. 2603-548
По запросу
17
Cap art. 0623-831
По запросу
18
Decal, “AWS” - Spindle art. 6611-774
По запросу
19
Handle, Plastic Ski - Black art. 2603-598
По запросу
20
Nut, Lock art. 8047-366
По запросу
21
Screw, Machine art. 1623-689
По запросу
22
Screw, Machine art. 8017-587
По запросу
