модель 2007 года
- Модель Crossfire 600
- Код модели CROSSFIRE 600 EFI BLACK (S2007CFD36USB)

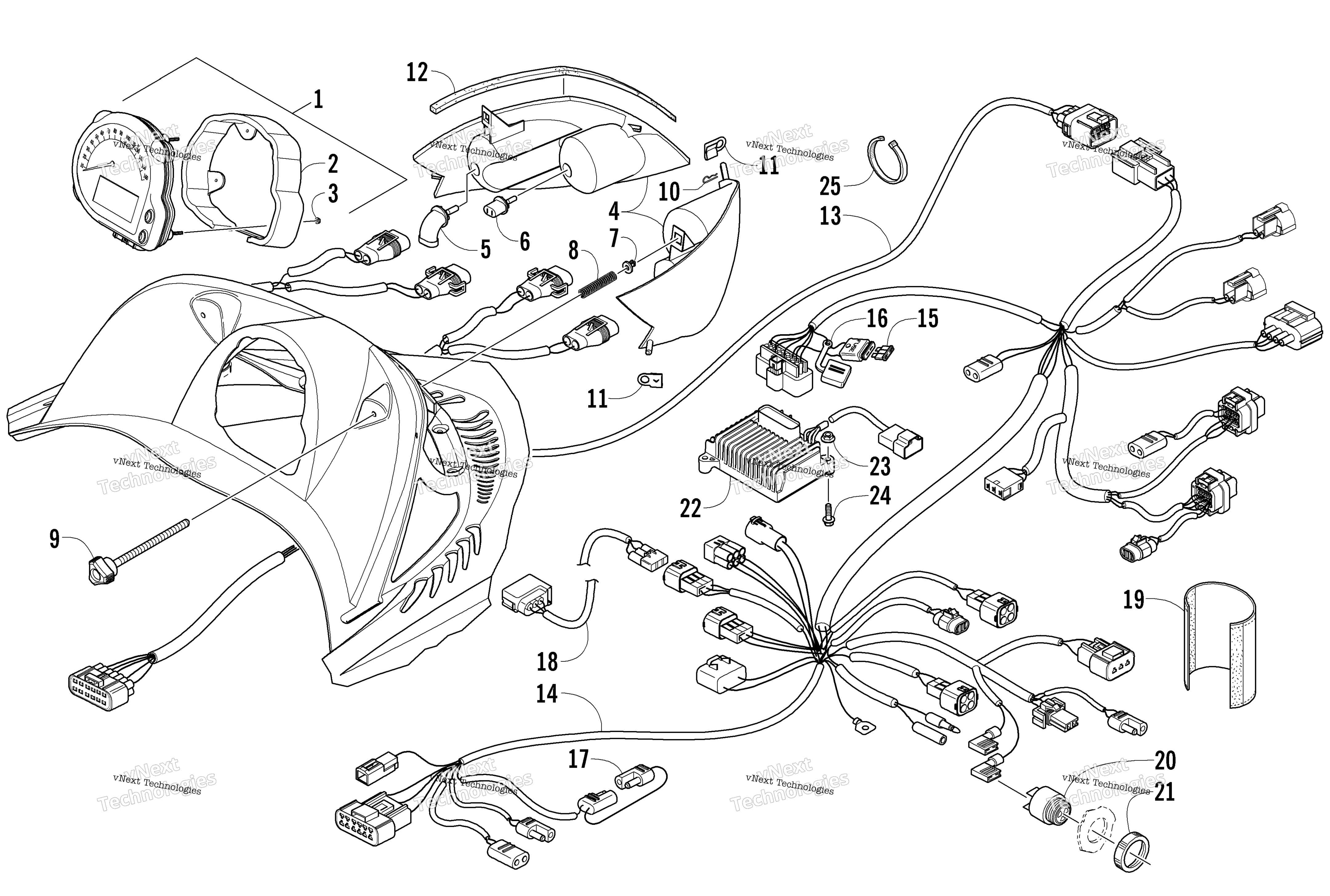

Схема headlight, Instruments, и Wiring Assemblies для CROSSFIRE 600 EFI BLACK (S2007CFD36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
SPEEDO/TACH-DIGITAL-07 ACT-R (inc. 2-3) art. 0620-304
По запросу
2
Bracket, Retaining art. 0620-281
По запросу
3
Nut w/Washer art. 0620-280
По запросу
4
Headlight Assembly - Left (inc. 5-6) art. 0609-849
По запросу
4
Lens/Reflector - Headlight - Right (inc. 5-6) art. 0609-694
По запросу
5
Лампа art. 0609-251
По запросу
6
Лампа art. 0609-693
По запросу
7
Insert art. 1623-025
По запросу
8
Spring, Adjuster art. 0623-360
По запросу
9
Screw, Adjuster art. 1623-024
По запросу
10
Clip, Hairpin art. 1623-137
По запросу
11
Clip - Right art. 1623-272
По запросу
11
Clip - Left art. 1623-273
По запросу
12
Foam, Hood/Headlight art. 0617-501
По запросу
13
Harness, Hood art. 1686-330
По запросу
14
Harness, Main (inc. 15-17) art. 1686-322
По запросу
15
Fuse - 15 Amp art. 0630-024
По запросу
16
Cover, Fuse Holder art. 0630-102
По запросу
17
Tether, Accessory Cover art. 0486-164
По запросу
18
Harness, Extension - Taillight art. 1686-160
По запросу
19
Wrap, Wire Harness art. 3706-761
По запросу
20
Сигнал заднего хода art. 0630-010
По запросу
21
Ring, Retaining art. 0630-017
По запросу
22
Regulator, Voltage art. 0630-246
По запросу
23
Nut, Lock art. 8047-366
По запросу
24
Screw, Cap art. 8017-584
По запросу
25
Зажим Arctic Cat art. 0123-788
По запросу
