модель 2007 года
- Модель Crossfire 600
- Код модели CROSSFIRE 600 EFI BLACK (S2007CFD36USB)

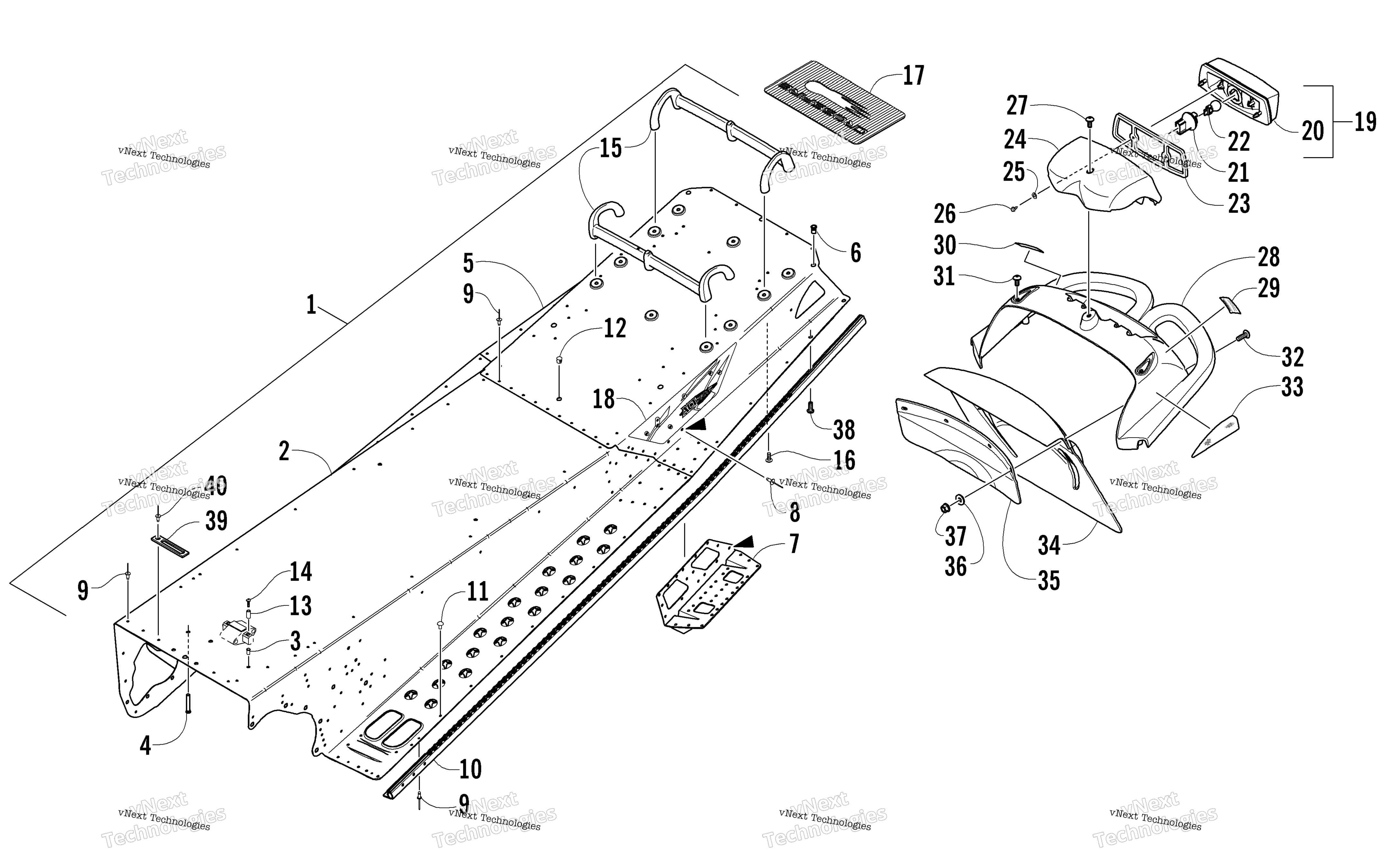

Схема Tunnel, задний Bumper, и Taillight узла для CROSSFIRE 600 EFI BLACK (S2007CFD36USB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 1707-121
По запросу
1
Tunnel Assembly (inc. 2-9) art. 2718-049
По запросу
2
Tunnel, Front (inc. 3-4) art. 2718-056
По запросу
3
Гайка потайная Arctic Cat art. 1623-562
от 420 ₽
4
Insert art. 1623-657
По запросу
5
TUNNEL,REAR W/INSERTS-PTD BLK (inc. 6) art. 2718-057
По запросу
6
Insert art. 0623-582
По запросу
7
Bracket, Suspension Mounting - Right - Rear art. 3706-152
По запросу
7
Bracket, Suspension Mounting - Left - Rear art. 3706-153
По запросу
8
Rivet art. 8061-706
По запросу
9
Клепка Arctic Cat art. 8060-504
от 116 ₽
10
Roll, Tunnel - Right art. 3706-290
По запросу
10
Roll, Tunnel - Left art. 3706-687
По запросу
11
Rivet, Solid art. 0123-418
По запросу
11
Rivet Optional art. 8060-486
По запросу
12
Plug art. 0623-562
По запросу
13
Spacer art. 1623-045
По запросу
14
Screw, Machine art. 1623-671
По запросу
15
Rack art. 3606-584
По запросу
16
Screw, Machine art. 1623-499
По запросу
17
Pad, Rubber art. 4606-149
По запросу
18
Decal, Tunnel - Left art. 7611-253
По запросу
18
Decal, Tunnel - Right art. 7611-252
По запросу
19
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
20
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
21
SOCKET,TAIL LIGHT art. 0409-057
По запросу
22
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
23
Spacer, Taillight art. 4606-382
По запросу
24
Housing, Taillight Mounting art. 3606-747
По запросу
25
Washer art. 8050-127
По запросу
26
Screw, Self-Tapping art. 0623-297
По запросу
27
Screw, Machine art. 1623-513
По запросу
28
Bumper, Rear art. 3606-431
По запросу
29
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
30
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
31
Screw, Machine art. 1623-501
По запросу
32
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
33
Decal, Reflector - Red - Right art. 8611-010
По запросу
33
Decal, Reflector - Red - Left art. 8611-011
По запросу
34
SNOWFLAP,BLK-W/7611-113 DECAL art. 4606-227
По запросу
35
Support, Snowflap art. 3606-776
По запросу
36
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
37
Nut, Lock art. 8047-366
По запросу
38
Screw, Self-Tapping art. 1623-022
По запросу
39
Зажим Arctic Cat art. 1623-984
По запросу
40
Rivet art. 8060-506
По запросу
