модель 2007 года
- Модель F-8
- Код модели F8 EFI BLACK (S2007F8HEFUSB)

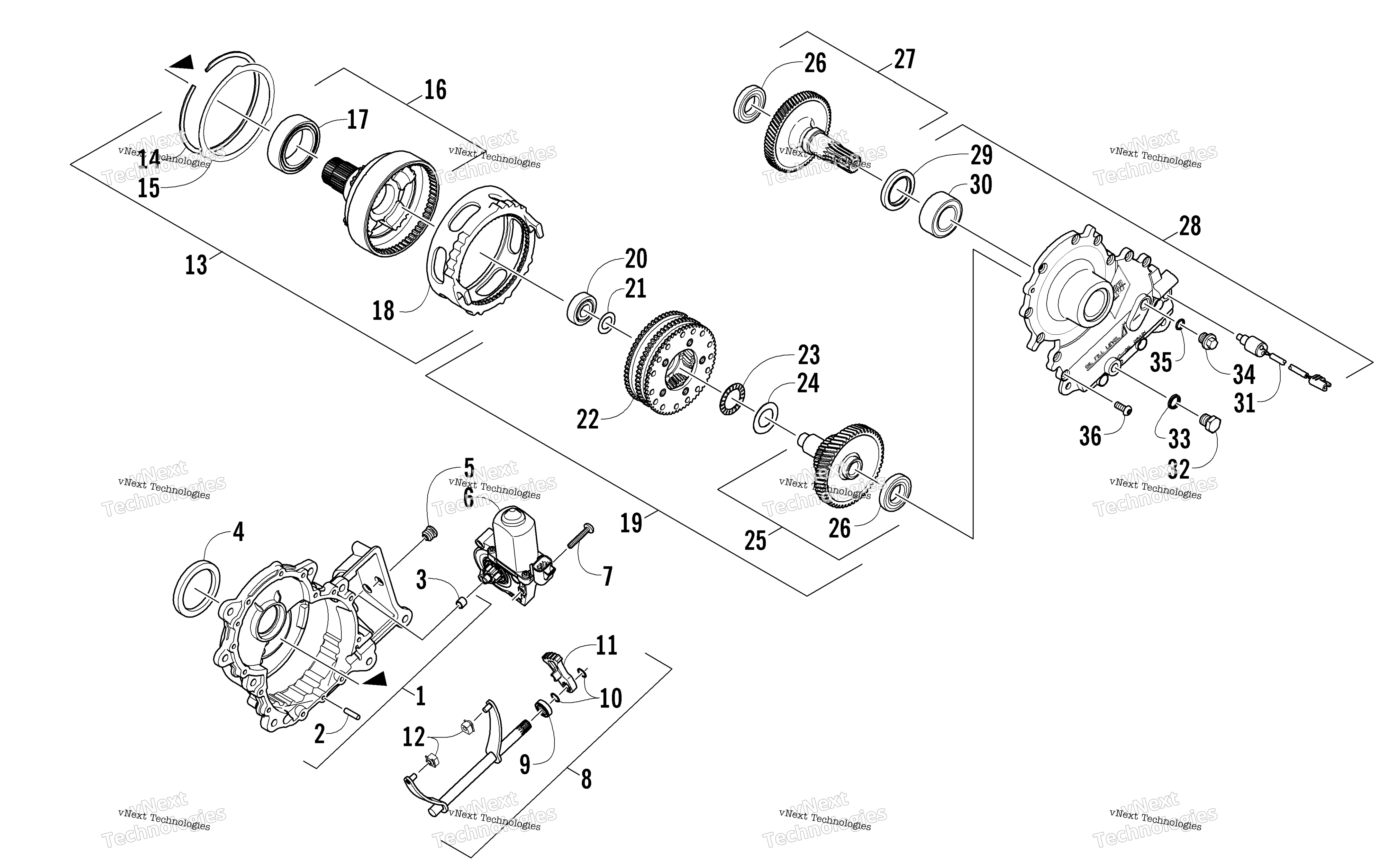

Схема картера редуктора Assembly для F8 EFI BLACK (S2007F8HEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
ACT REVERSE GEARCASE FLUID 1-12 OZ Not Illustrated art. 4639-628
По запросу
1
Gearcase (inc. 2-4) art. 0702-865
По запросу
2
Pin, Dowel art. 1602-915
По запросу
3
Bearing art. 1602-916
По запросу
4
Сальник Arctic Cat art. 2602-159
от 3 371 ₽
5
Plug, Plastic art. 1602-917
По запросу
6
Актуатор реверса Arctic Cat art. 0630-405
По запросу
7
Screw, Machine art. 8468-536
По запросу
8
Fork, Shift - Assembly (inc. 9-11) art. 1702-005
По запросу
9
Сальник КПП Arctic Cat art. 2602-013
от 630 ₽
10
Стопорное кольцо 12 мм Arctic Cat art. 2602-057
от 221 ₽
11
Рычаг вилки КПП Arctic Cat art. 2602-549
По запросу
12
Упор вилки КПП Arctic Cat art. 2602-127
от 683 ₽
13
Вал выходной КПП Arctic Cat art. 0702-910
По запросу
14
Ring, Retaining art. 2602-040
По запросу
15
Washer, Thrust art. 2602-064
По запросу
18
Slider, Outer art. 2602-063
По запросу
19
Gear, Output - Splined - Assembly (inc. 20-26) art. 1702-151
По запросу
20
Bearing, Transfer Gear art. 2602-108
По запросу
21
Washer, Thrust art. 2602-058
По запросу
22
Шестерня КПП Arctic Cat art. 1702-130
По запросу
23
Bearing, Thrust art. 2602-317
По запросу
24
Washer, Thrust art. 2602-316
По запросу
25
Gear, Transfer - Splined - Assembly (inc. one No. 26) art. 1702-152
По запросу
26
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
27
Shaft, Input - 62T (inc. one No. 26) art. 0702-693
По запросу
28
Cover, Gearcase - Assembly (inc. 29-33) art. 0702-941
По запросу
29
Сальник КПП Arctic Cat art. 2602-160
от 4 179 ₽
30
Bearing art. 1602-982
от 10 868 ₽
31
Датчик КПП Arctic Cat art. 0630-224
По запросу
32
Сливная пробка Arctic Cat art. 0812-006
от 1 491 ₽
33
Прокладка металлическая Arctic Cat art. 0830-017
от 473 ₽
34
Plug, Drain art. 0623-293
По запросу
35
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
36
Винт Arctic Cat art. 0423-538
от 110 ₽
702
GEARCASE,ACT REV-64/56 5P-ASSY art. 1702-019
По запросу
