модель 2007 года
- Модель F-8
- Код модели F8 EFI BLACK (S2007F8HEFUSB)

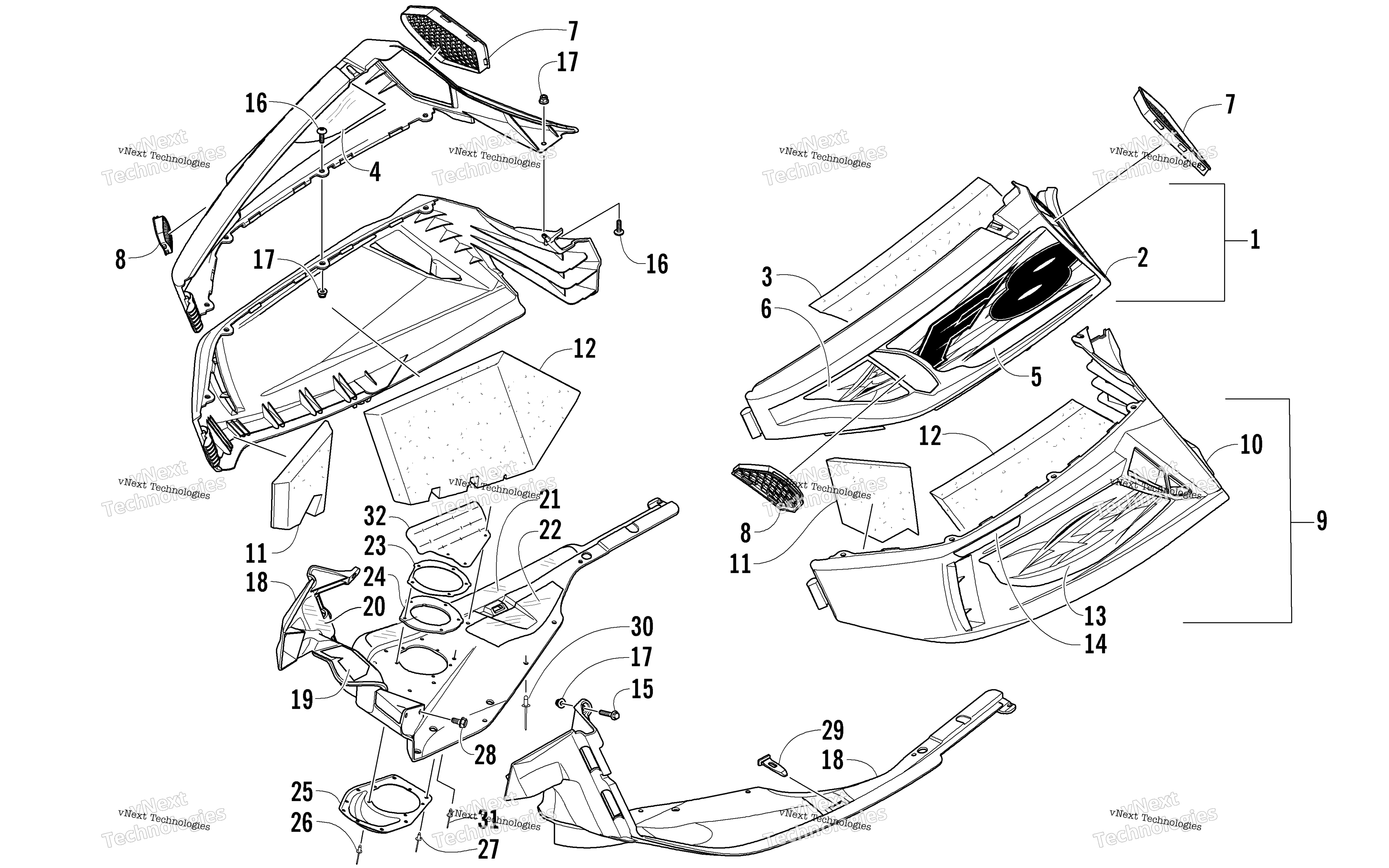

Схема Skid Plate и Side панель узла для F8 EFI BLACK (S2007F8HEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Upper - Left - w/Decals (inc. 2-3 and 5-6) art. 2718-373
По запросу
1
Panel, Side - Upper - Right - w/Decals (inc. 2-6) art. 2718-372
По запросу
2
Панель правая верхняя Arctic Cat art. 2718-288
По запросу
2
Panel, Side - Upper - Left - w/o Decals - Black (inc. 3) art. 2718-289
По запросу
3
Foam, Upper Side Panel - Right art. 0617-514
По запросу
3
Foam, Upper Side Panel - Left art. 0617-515
По запросу
4
Термозащита Arctic Cat art. 0637-318
от 390 ₽
5
Decal, Upper Side Panel - Rear - Right art. 7611-644
По запросу
5
Decal, Upper Side Panel - Rear - Left art. 7611-645
По запросу
6
Decal, Upper Side Panel - Forward - Left art. 7611-649
По запросу
6
Decal, Upper Side Panel - Forward - Right art. 7611-648
По запросу
7
Vent, Upper Side Panel - Rear - Left art. 4606-703
По запросу
7
Vent, Upper Side Panel - Rear - Right art. 4606-702
По запросу
8
Vent, Upper Side Panel - Left art. 4606-705
По запросу
8
Vent, Upper Side Panel - Right art. 4606-704
По запросу
9
Panel, Side - w/Decal - Lower Left - Black (TEXTURED) (inc. 10-14) art. 2718-343
По запросу
9
Panel, Side - Lower - Right - w/Decals (inc. 10-14) art. 2718-332
По запросу
10
Panel, Side - Lower - Left - w/o Decals (inc. 11-12 and 14) art. 2718-323
По запросу
10
Panel, Side - Lower - Right - w/o Decals (inc. 11-12 and 14) art. 2718-322
По запросу
11
Foam, Lower Side Panel - Front - Left art. 0617-550
По запросу
11
Foam, Lower Side Panel - Front Right art. 0617-564
По запросу
12
Наполнитель крыла Arctic Cat art. 0617-567
от 1 990 ₽
12
Foam, Lower Side Panel - Rear Right art. 0617-568
По запросу
13
Decal, Lower Side Panel - Left art. 7611-651
По запросу
13
Decal, Lower Side Panel - Right art. 7611-650
По запросу
14
Decal, Reflector art. 8611-181
По запросу
15
Болт Arctic Cat art. 8408-635
от 110 ₽
16
Болт Arctic Cat art. 8408-620
от 190 ₽
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Plate, Skid - Left art. 3706-707
По запросу
18
Plate, Skid - Right art. 3706-706
По запросу
19
Термозащитная наклейка Arctic Cat art. 4606-796
от 269 ₽
20
Термозащитная наклейка Arctic Cat art. 4606-982
от 1 190 ₽
21
Термозащитная наклейка Arctic Cat art. 4606-798
от 310 ₽
22
Термозащитная наклейка Arctic Cat art. 4606-797
от 290 ₽
23
Plate, Exhaust - Outlet art. 1712-348
По запросу
24
Seal, Exhaust - Outlet art. 2612-156
По запросу
25
Shield, Heat - Exhaust Outlet - Painted art. 1712-501
По запросу
26
Rivet art. 8060-510
По запросу
27
Rivet art. 0623-778
По запросу
28
Болт Arctic Cat art. 0623-966
от 168 ₽
29
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
30
Заклепка Arctic Cat art. 8061-708
от 168 ₽
31
Клепка art. 8061-508
По запросу
32
Shield, Heat art. 2612-268
По запросу
