модель 2007 года
- Модель F-8
- Код модели F8 EFI SNO PRO TONY STEWART EDITION (S2007F8HTSUSO)

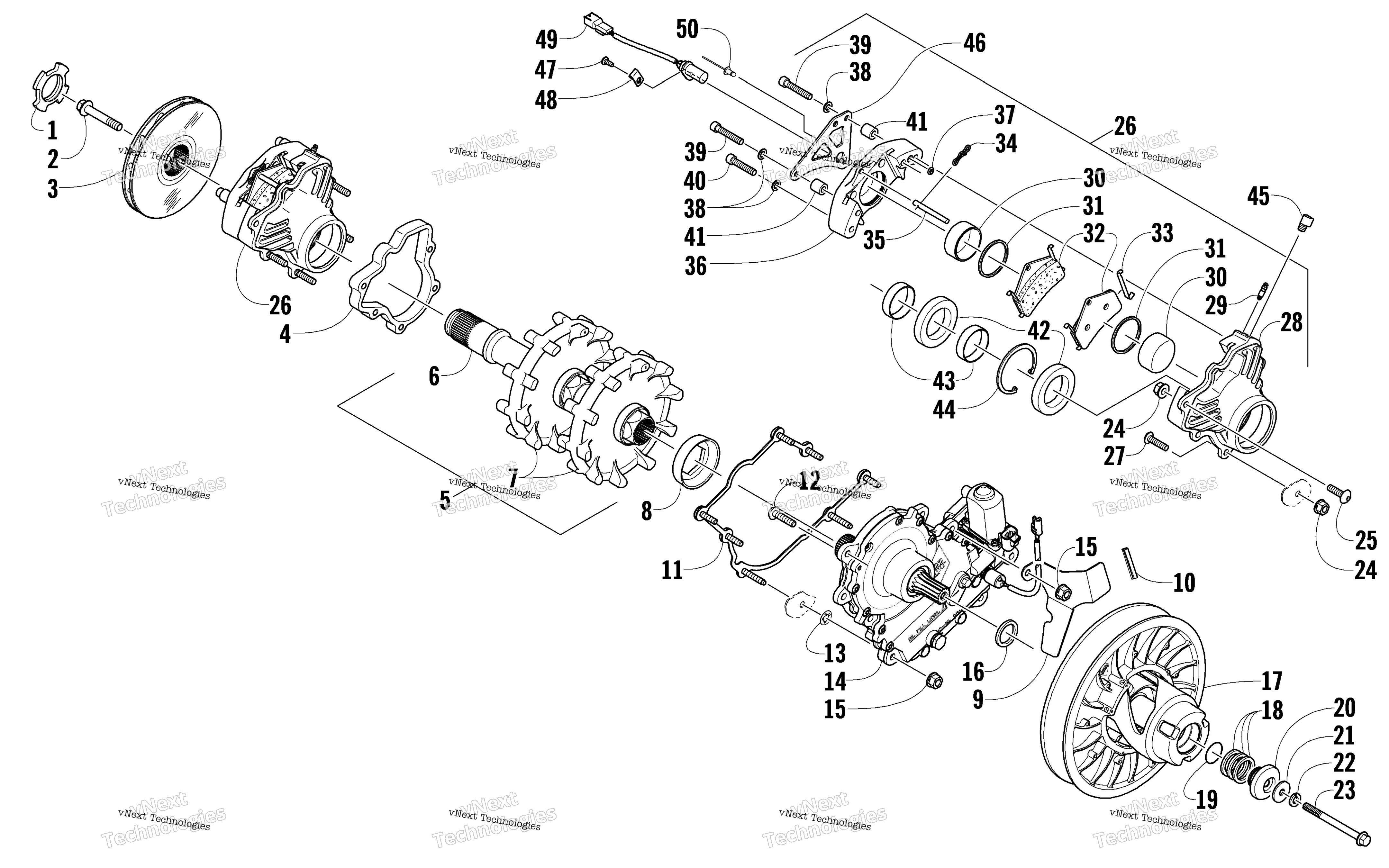

Схема привода Train Shaft And Brake Assemblies для F8 EFI SNO PRO TONY STEWART EDITION (S2007F8HTSUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 1602-957
По запросу
2
Болт 7/16-14X1 3/4 GR8 W/2353 art. 1623-461
По запросу
3
Диск тормозной Arctic Cat art. 1602-656
от 25 410 ₽
4
Spacer, Brake Caliper art. 1602-480
По запросу
5
Track, Drive, Assembly (ACT) (inc. 6-7) art. 0728-181
По запросу
6
Shaft, Drive w/Retainer - Assembly art. 0702-880
По запросу
7
Звездочка привода гусеницы Arctic Cat art. 1602-783
По запросу
8
Сальник Arctic Cat art. 1602-984
По запросу
9
Shield, Actuator art. 4606-939
По запросу
10
Trim art. 0706-371
По запросу
11
Plate, Mounting - Reverse ACT Drive - Painted Black art. 1702-060
По запросу
12
Screw, Cap art. 8476-830
По запросу
13
Nut, Push art. 1623-355
По запросу
14
GEARCASE,ACT REV-64/56 5P-ASSY art. 1702-019
По запросу
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
Washer, Shim (.060 in.) art. 0648-443
По запросу
16
Washer, Shim (.030 in.) art. 0648-442
По запросу
17
Clutch, Driven art. 0726-267
По запросу
18
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
18
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
18
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
19
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
20
Грибок ведомого вариатора Arctic Cat art. 1702-114
от 3 002 ₽
21
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 1 шт.
Подписаться
22
Washer, Lock art. 8051-272
По запросу
23
Болт ведомого вариатора Arctic Cat art. 1623-572
По запросу
24
Гайка Arctic Cat art. 8047-426
По запросу
25
Screw, Machine art. 8017-676
По запросу
26
Caliper, Brake - Assembly (inc. 27-44) art. 1602-979
По запросу
27
Bolt, Carriage art. 1623-359
По запросу
29
Fitting, Bleed art. 1602-458
По запросу
30
Piston art. 1602-461
По запросу
31
O-Ring art. 1602-669
По запросу
32
Колодки тормозные Arctic Cat art. 0702-563
от 1 831 ₽
33
Clip, Anti-Rattle art. 1602-466
По запросу
34
Clip, Hairpin art. 1602-467
По запросу
35
Pin, Retaining - Brake Pad art. 1602-464
По запросу
37
O-Ring, Housing art. 0602-729
По запросу
38
WASHER-HYD BRAKE art. 0402-165
По запросу
39
Screw, Cap art. 1602-671
По запросу
40
Screw, Cap art. 1602-670
По запросу
41
Spacer, Speedometer Bracket art. 2602-132
По запросу
42
Подшипник приводного вала 45 х 68 мм Arctic Cat art. 2602-131
от 10 868 ₽
43
Втулка приводного вала Arctic Cat art. 1602-463
от 4 085 ₽
44
Стопорное кольцо Arctic Cat art. 1602-456
от 3 476 ₽
45
Fitting, Inlet art. 1602-978
По запросу
46
Plate, Mounting - Speedometer Sensor art. 4606-309
По запросу
47
Screw, Machine art. 1623-641
По запросу
48
Clamp, Routing art. 1623-676
По запросу
49
Датчик скорости Arctic Cat art. 0630-207
от 5 415 ₽
50
Rivet art. 8060-602
По запросу
