модель 2007 года
- Модель F-8
- Код модели F8 EFI SNO PRO TONY STEWART EDITION (S2007F8HTSUSO)

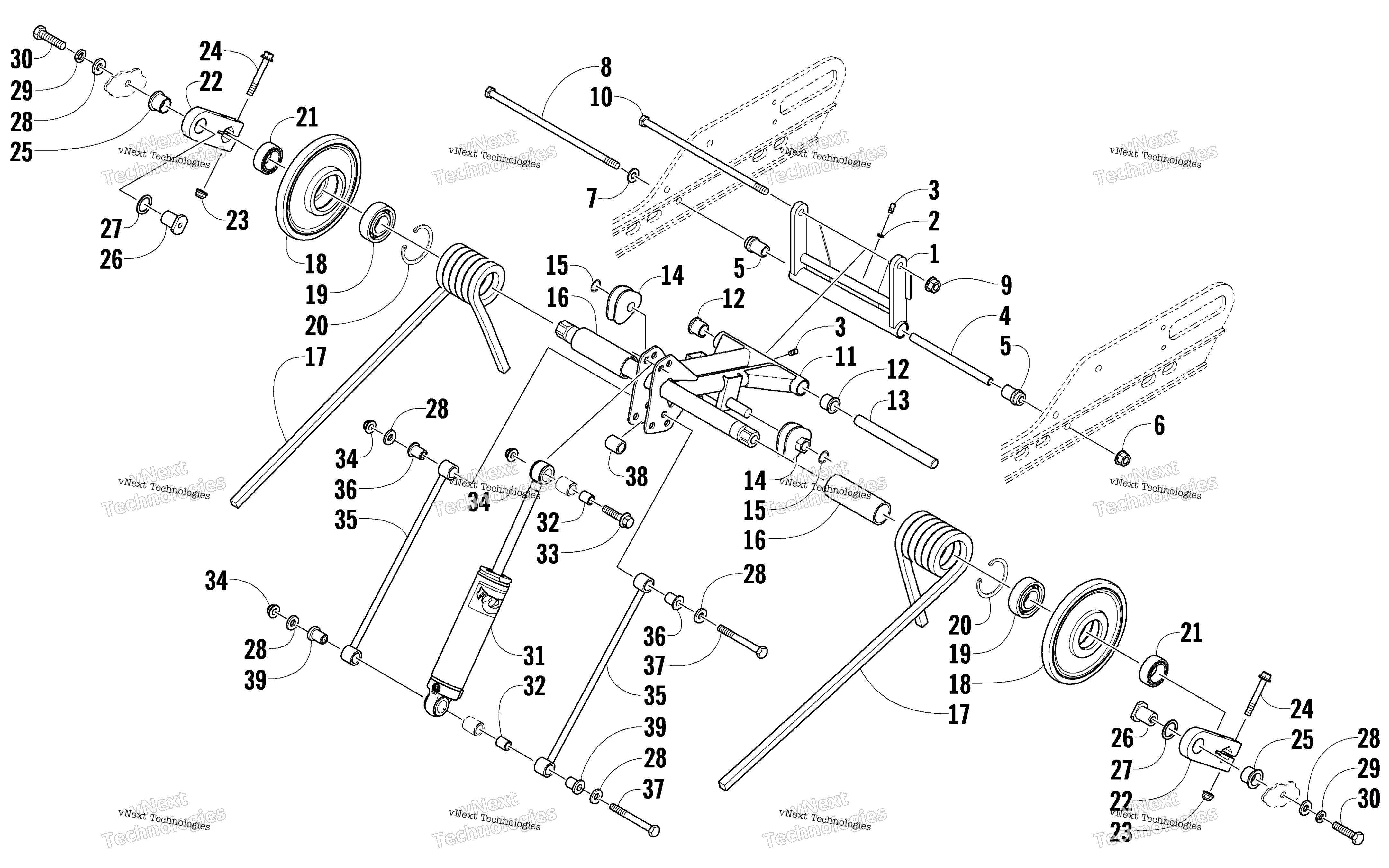

Схема задней части Suspension Rear Arm Assembly для F8 EFI SNO PRO TONY STEWART EDITION (S2007F8HTSUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear Black (inc. 2 and one No. 3) art. 1704-552
По запросу
2
WASHER- GREASE FITTING art. 1623-011
По запросу
3
Фиттинг art. 1623-010
По запросу
4
Ось рычага задней подвески Arctic Cat art. 2604-663
от 2 310 ₽
5
Втулка Arctic Cat art. 2604-664
от 7 802 ₽
6
Гайка Arctic Cat art. 8047-490
от 168 ₽
7
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
8
Screw, Cap art. 1623-037
По запросу
9
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
10
Screw, Cap art. 1623-627
По запросу
11
KIT, IDLER ARM (inc. 12 and one No. 3) art. 1704-702
По запросу
12
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
13
Ось рычага задней подвески Arctic Cat art. 2604-370
По запросу
14
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
15
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
16
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
17
пружина подвески art. 1704-505
По запросу
17
пружина подвески art. 1704-504
По запросу
18
ролик тележки art. 3604-182
По запросу
19
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
20
Ring, Retaining art. 0123-798
По запросу
21
Spacer, Pivot - Idler Arm art. 1704-443
По запросу
22
Кронштейн art. 1704-522
По запросу
23
Гайка Arctic Cat art. 8047-426
По запросу
24
Screw, Cap art. 8020-138
По запросу
25
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
26
Втулка Arctic Cat art. 3604-158
от 1 092 ₽
27
Шайба Arctic Cat art. 1604-187
от 368 ₽
28
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
29
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
30
Болт art. 8002-224
По запросу
31
Амортизатор задний Arctic Cat art. 2704-180
от 23 335 ₽
32
Sleeve art. 1604-139
По запросу
33
Screw, Cap art. 8020-226
По запросу
34
Nut, Hex - Thin Lock art. 8041-486
По запросу
35
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
36
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
37
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
от 2 100 ₽
38
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
39
Axle, Link - Flanged art. 2604-531
По запросу
