модель 2007 года
- Модель Panther 370
- Код модели PANTHER 370 BLACK (S2007PAAFCUSB)

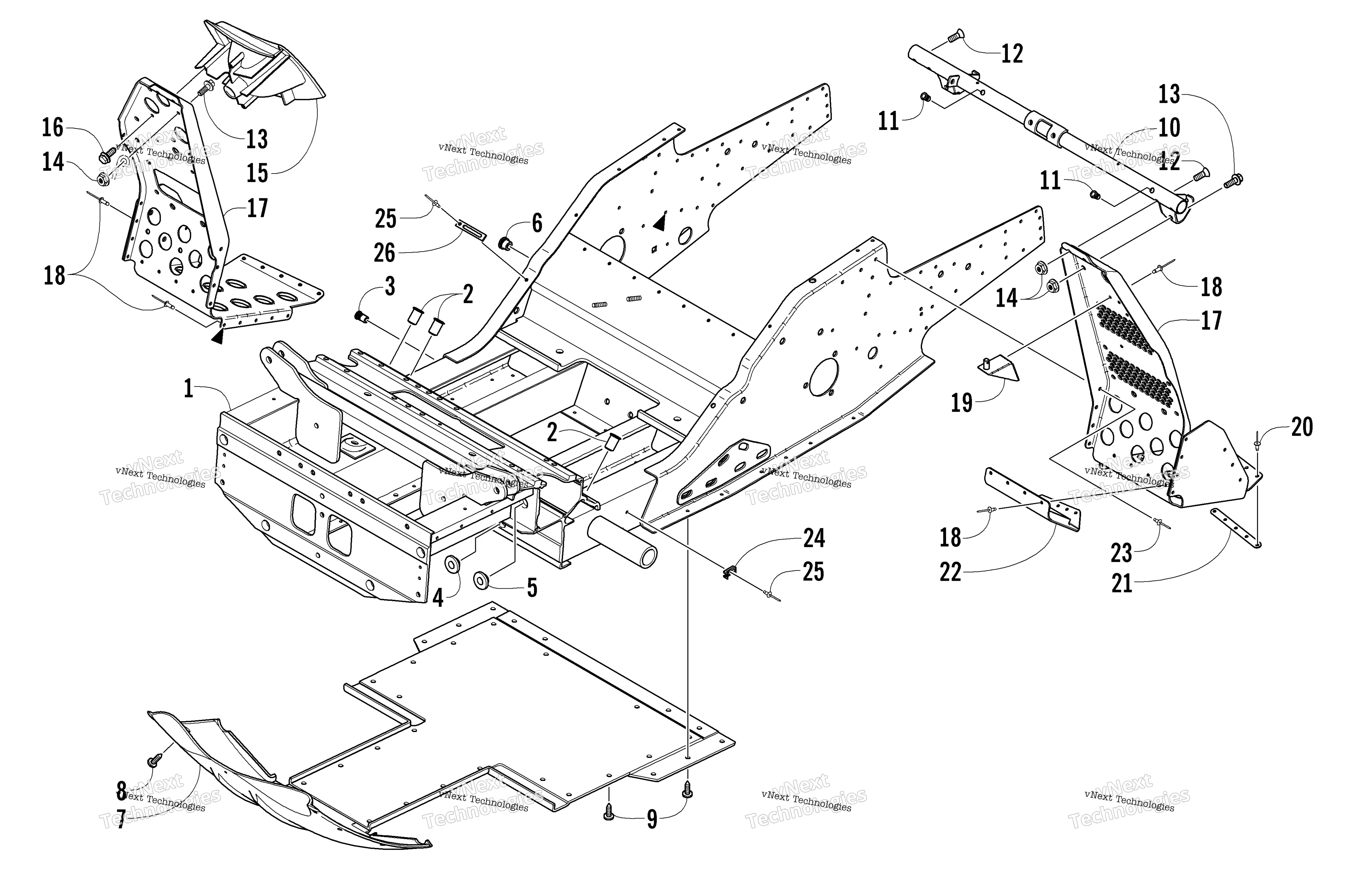

Схема передней части Frame And Footrest Assembly для PANTHER 370 BLACK (S2007PAAFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (inc. 2-6) art. 0707-709
По запросу
2
Insert art. 0623-699
По запросу
3
Insert art. 0623-582
По запросу
4
Insert, Lower A-Arm Mount art. 0607-420
По запросу
5
Insert, Upper A-Arm Mount art. 0607-421
По запросу
6
Insert art. 0623-581
По запросу
7
Belly Pan - Center art. 1606-719
По запросу
8
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
9
Винт-саморез Arctic Cat art. 1623-129
По запросу
10
Support, Steering (inc. 11) art. 0705-866
По запросу
11
Insert art. 0623-779
По запросу
12
Screw, Machine art. 8019-615
По запросу
13
Screw, Cap art. 8020-040
По запросу
14
Nut, Lock art. 8047-366
По запросу
15
Cup, Recoil Rope art. 1706-099
По запросу
16
Screw, Self-Tapping art. 0623-297
По запросу
17
Footrest - Left art. 2606-733
По запросу
17
Footrest - Right art. 2606-444
По запросу
18
Rivet art. 0623-166
По запросу
19
Bracket, Mounting - Guard art. 0705-173
По запросу
20
Rivet art. 0623-282
По запросу
21
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
22
Plate, Backing - Right art. 2606-458
По запросу
22
Plate, Backing - Left art. 2606-459
По запросу
23
Rivet art. 0623-341
По запросу
24
Spacer art. 0623-228
По запросу
25
Rivet art. 8060-506
По запросу
26
Зажим Arctic Cat art. 1623-984
По запросу
