модель 2007 года
- Модель Panther 370
- Код модели PANTHER 370 BLACK (S2007PAAFCUSB)

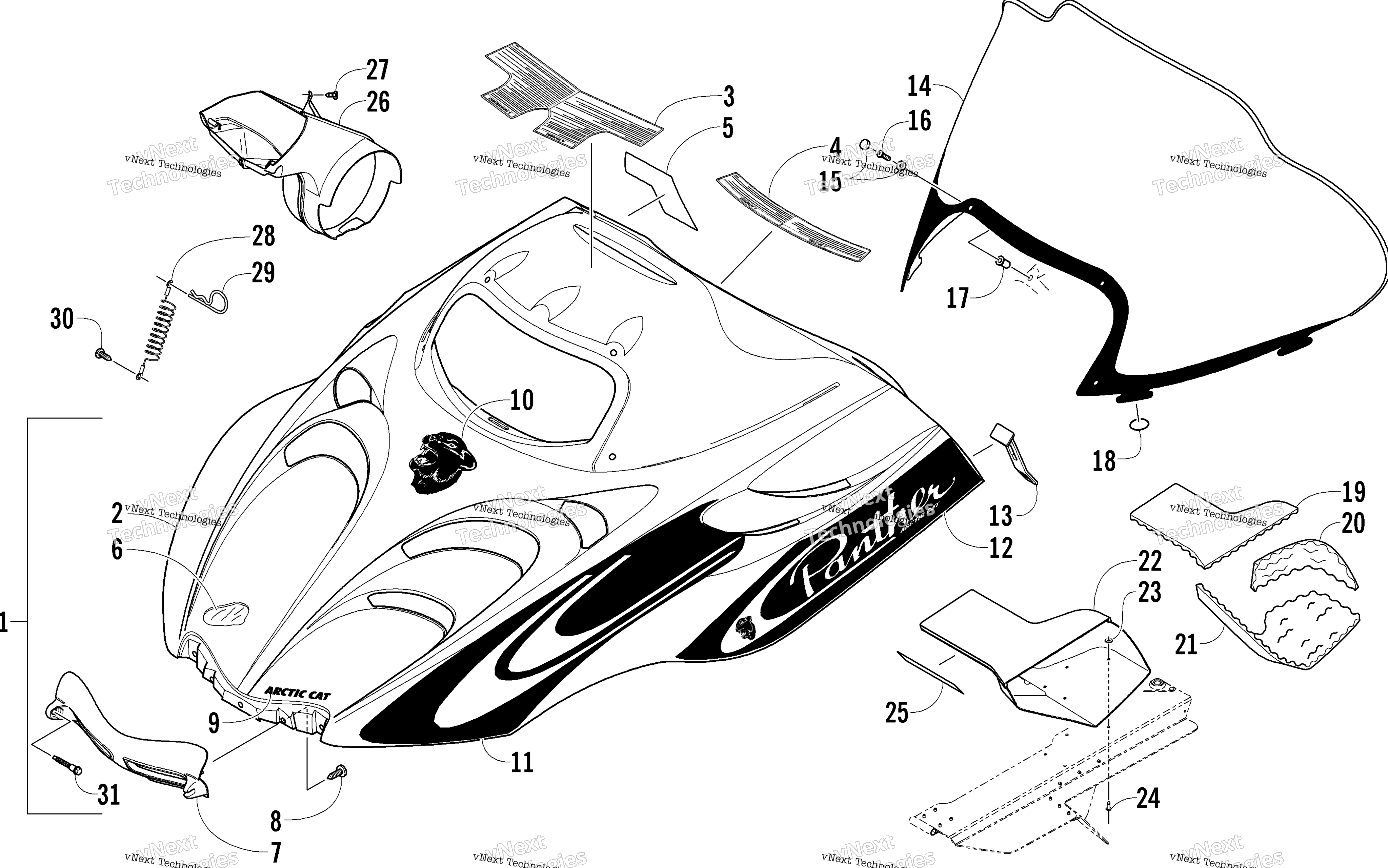

Схема Hood и Windshield узла для PANTHER 370 BLACK (S2007PAAFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-12) art. 1718-945
По запросу
2
Hood w/o Decals - Black (inc. 3-8) art. 1718-971
По запросу
3
Decal, Warning - General and Brake art. 3611-485
По запросу
4
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
5
Decal, Reverse art. 3611-580
По запросу
6
Foil, Hood - Right art. 1606-938
По запросу
6
Foil, Hood - Left art. 1606-939
По запросу
7
Петля капота Arctic Cat art. 4606-004
По запросу
8
Винт Arctic Cat art. 2623-164
от 368 ₽
9
Decal, “Arctic Cat” - Hood art. 7611-413
По запросу
10
Decal, Hood - Crest art. 7611-412
По запросу
11
Decal, Hood - Upper - Right art. 7611-414
По запросу
11
Decal, Hood - Upper - Left art. 7611-415
По запросу
12
Decal, Hood - Lower - Left art. 7611-417
По запросу
12
Decal, Hood - Lower - Right art. 7611-416
По запросу
13
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
14
Windshield art. 4606-386
По запросу
15
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
16
Screw, Machine art. 0623-902
По запросу
17
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
18
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
19
Foam, Air-Out Duct - Top art. 0617-453
По запросу
20
Foam, Air-Out Duct - Side art. 0617-454
По запросу
21
Foam, Air-Out Duct - Bottom art. 0617-452
По запросу
22
Duct, Air-Out art. 1606-872
По запросу
23
Washer, Flat art. 0123-149
По запросу
24
Rivet art. 8060-506
По запросу
25
Foil, Protective art. 0619-206
По запросу
26
Duct, Air-In art. 1606-829
По запросу
27
Screw, Self-Tapping art. 0623-257
По запросу
28
Cable, Hood art. 1606-158
По запросу
29
Clip, Hairpin art. 0623-805
По запросу
30
Screw, Self-Tapping art. 0623-057
По запросу
31
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
