модель 2007 года
- Модель Panther 570
- Код модели PANTHER 570 BLACK (S2007PADFCUSB)

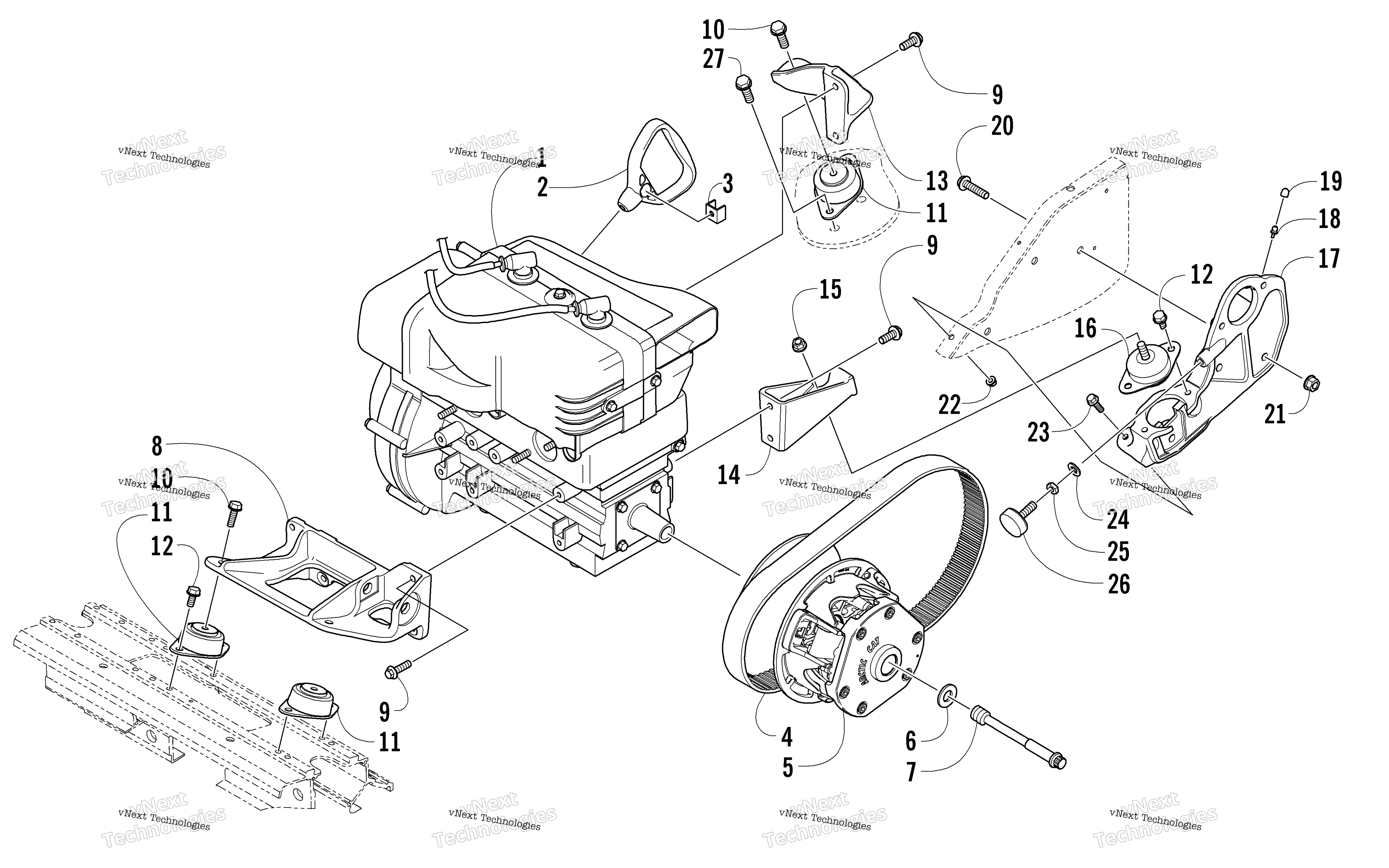

Схема двигателя And Related Parts для PANTHER 570 BLACK (S2007PADFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AA56A6 art. 0662-462
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Ремень вариатора Arctic Cat art. 0627-021
По запросу
5
CLUTCH, DRIVE, UNCAL (370/440) art. 0746-168
По запросу
6
Washer, High Collar art. 0623-210
По запросу
7
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
8
Bracket, Mounting - Engine - Front art. 0745-154
По запросу
9
Screw, Cap - HFH 5/16-18 x .750 w/2353 art. 1623-553
По запросу
10
Screw, Cap art. 1623-560
По запросу
11
MOUNT,ENGINE art. 0608-645
По запросу
12
Screw, Self-Tapping art. 0623-765
По запросу
13
Bracket, Mounting - Engine - Right - Rear art. 0708-132
По запросу
14
Bracket, Mounting - Engine - Left - Rear art. 0708-133
По запросу
15
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
16
Mount, Engine - Assembly art. 0708-145
По запросу
17
Bracket, Mounting - Engine/Bearing Support (inc. 18-19) art. 0708-139
По запросу
18
Фиттинг art. 1623-010
По запросу
19
Cap art. 0623-904
По запросу
20
Screw, Cap art. 8020-224
По запросу
21
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
22
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
23
Screw, Cap art. 8020-040
По запросу
24
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
25
Nut, Jam art. 0123-191
По запросу
26
Bumper, Torque art. 0608-784
По запросу
27
Болт Arctic Cat art. 8020-130
от 578 ₽
