модель 2007 года
- Модель Panther 570
- Код модели PANTHER 570 BLACK (S2007PADFCUSB)

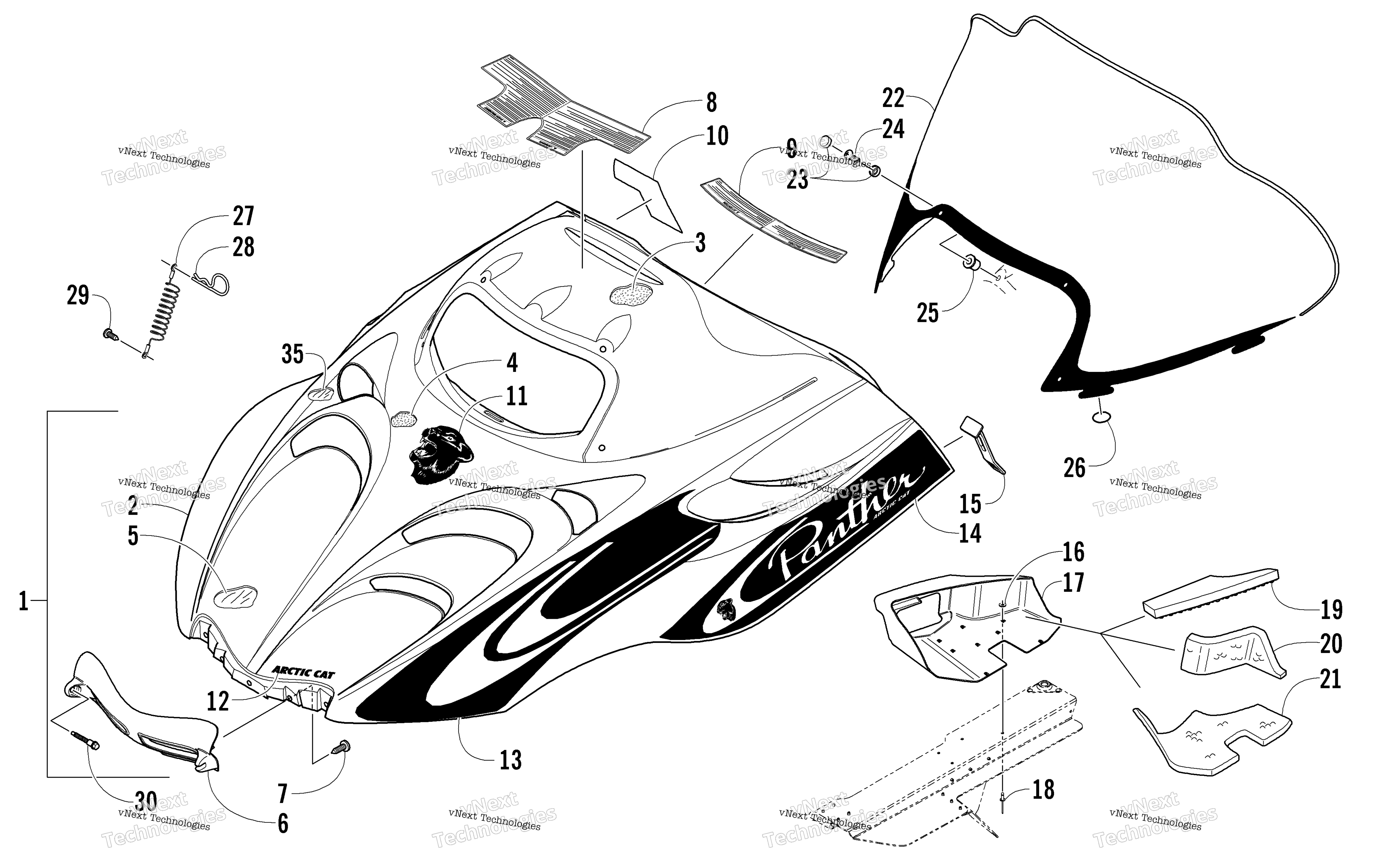

Схема Hood и Windshield узла для PANTHER 570 BLACK (S2007PADFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-14 and 31) art. 1718-986
По запросу
2
Hood w/o Decals - Black (inc. 3-10 and 31) art. 1718-985
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-479
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-478
По запросу
4
Foam, Hood - Middle art. 0617-475
По запросу
5
Foil, Hood - Right art. 1606-938
По запросу
5
Foil, Hood - Left art. 1606-939
По запросу
6
Петля капота Arctic Cat art. 4606-004
По запросу
7
Винт Arctic Cat art. 2623-164
от 368 ₽
8
Decal, Warning - General and Brake art. 3611-485
По запросу
9
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
10
Decal, Reverse art. 3611-580
По запросу
11
Decal, Hood - Crest art. 7611-412
По запросу
12
Decal, “Arctic Cat” - Hood art. 7611-413
По запросу
13
Decal, Hood - Upper - Left art. 7611-415
По запросу
13
Decal, Hood - Upper - Right art. 7611-414
По запросу
14
Decal, Hood - Lower - Left art. 7611-417
По запросу
14
Decal, Hood - Lower - Right art. 7611-416
По запросу
15
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
16
Washer art. 0123-802
от 110 ₽
17
Duct, Air-Out art. 2606-370
По запросу
18
Rivet art. 8060-508
По запросу
19
Foam, Air-Out Duct - Top art. 0617-427
По запросу
20
Foam, Air-Out Duct - Side art. 0617-428
По запросу
21
Foam, Air-Out Duct - Bottom art. 0617-425
По запросу
22
Windshield art. 4606-386
По запросу
23
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
24
Screw, Machine art. 0623-902
По запросу
25
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
26
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
27
Cable, Hood art. 1606-158
По запросу
28
Clip, Hairpin art. 0623-805
По запросу
29
Screw, Self-Tapping art. 0623-057
По запросу
30
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
31
Foil, Protective art. 0619-206
По запросу
