модель 2008 года
- Модель Bearcat 570
- Код модели BEARCAT 570 LONG TRACK (S2008BCDLTUSR)

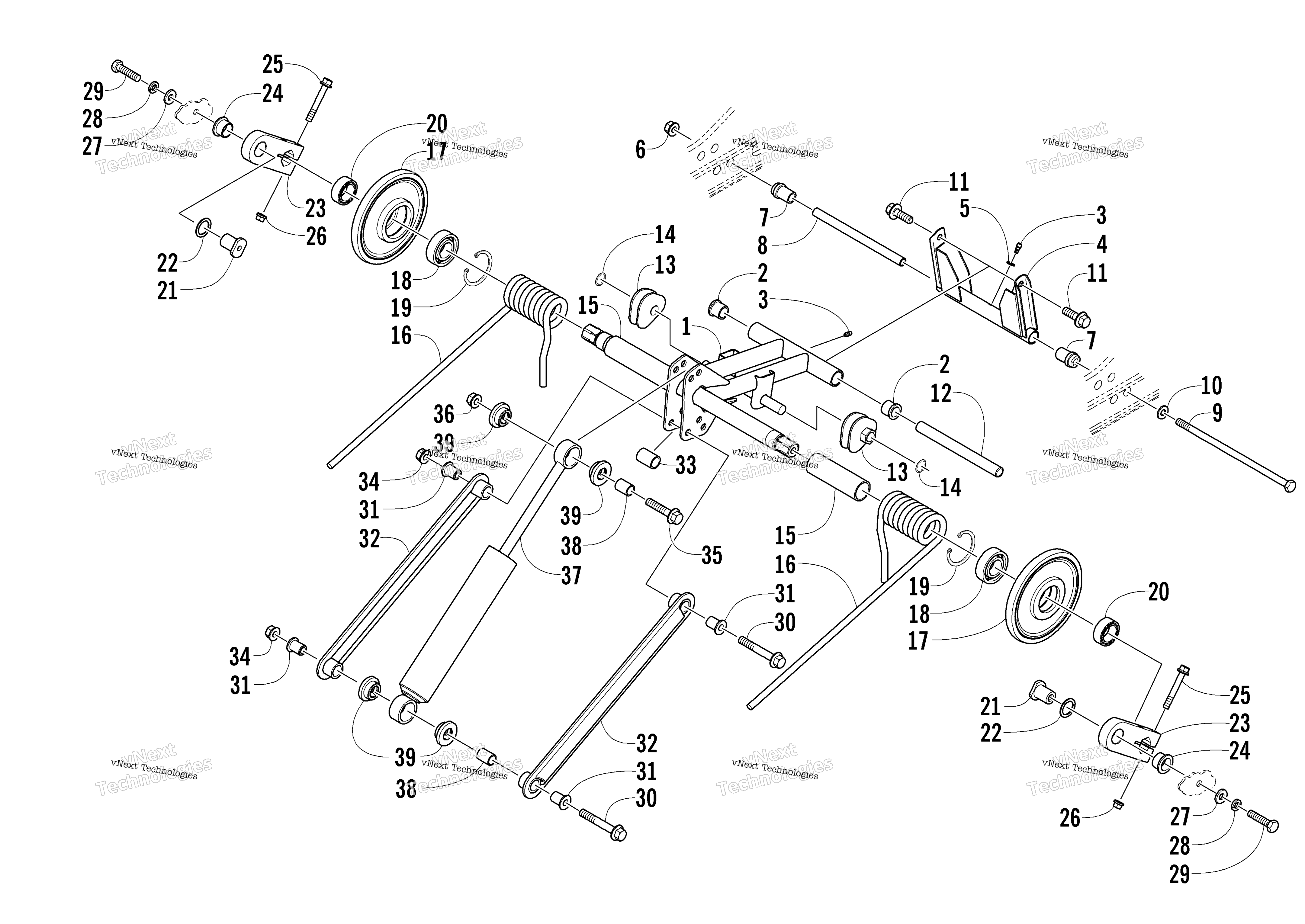

Схема задней части Suspension Rear Arm Assembly для BEARCAT 570 LONG TRACK (S2008BCDLTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, IDLER-HEX-FABR-16.54 (inc. 2 and one No. 3) art. 1704-508
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Фиттинг art. 1623-010
По запросу
4
Arm, Rear Black (inc. one No. 3 and 5) art. 1704-019
По запросу
5
WASHER- GREASE FITTING art. 1623-011
По запросу
6
Гайка Arctic Cat art. 8047-490
от 168 ₽
7
Втулка Arctic Cat art. 2604-664
от 7 802 ₽
8
Ось рычага задней подвески Arctic Cat art. 2604-663
от 2 310 ₽
9
Screw, Cap art. 1623-037
По запросу
10
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
11
Screw, Cap art. 1623-503
По запросу
12
Axle, Aluminum art. 1604-208
По запросу
13
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
15
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
16
Spring, Suspension - Left art. 1704-045
По запросу
16
Spring, Suspension - Right art. 1704-044
По запросу
17
Wheel, Idler (inc. 18-19) art. 2604-117
По запросу
18
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
19
Ring, Retaining art. 0123-798
По запросу
20
Spacer, Pivot Idler Arm art. 1604-507
По запросу
21
Втулка Arctic Cat art. 3604-158
от 1 092 ₽
22
Шайба Arctic Cat art. 1604-187
от 368 ₽
23
Кронштейн art. 1704-522
По запросу
24
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
25
Screw, Cap art. 8020-138
По запросу
26
Гайка Arctic Cat art. 8047-426
По запросу
27
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
28
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
29
Болт art. 8002-224
По запросу
30
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
от 2 100 ₽
31
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
32
Link, Rear Shock art. 0704-929
По запросу
33
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
34
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
35
Screw, Cap art. 8020-226
По запросу
36
Nut, Hex - Thin Lock art. 8041-486
По запросу
37
Амортизатор задний Arctic Cat art. 2604-200
По запросу
38
Палец металлический Arctic Cat art. 1604-185
По запросу
39
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
