модель 2008 года
- Модель Bearcat 570
- Код модели BEARCAT 570 LONG TRACK (S2008BCDLTUSR)

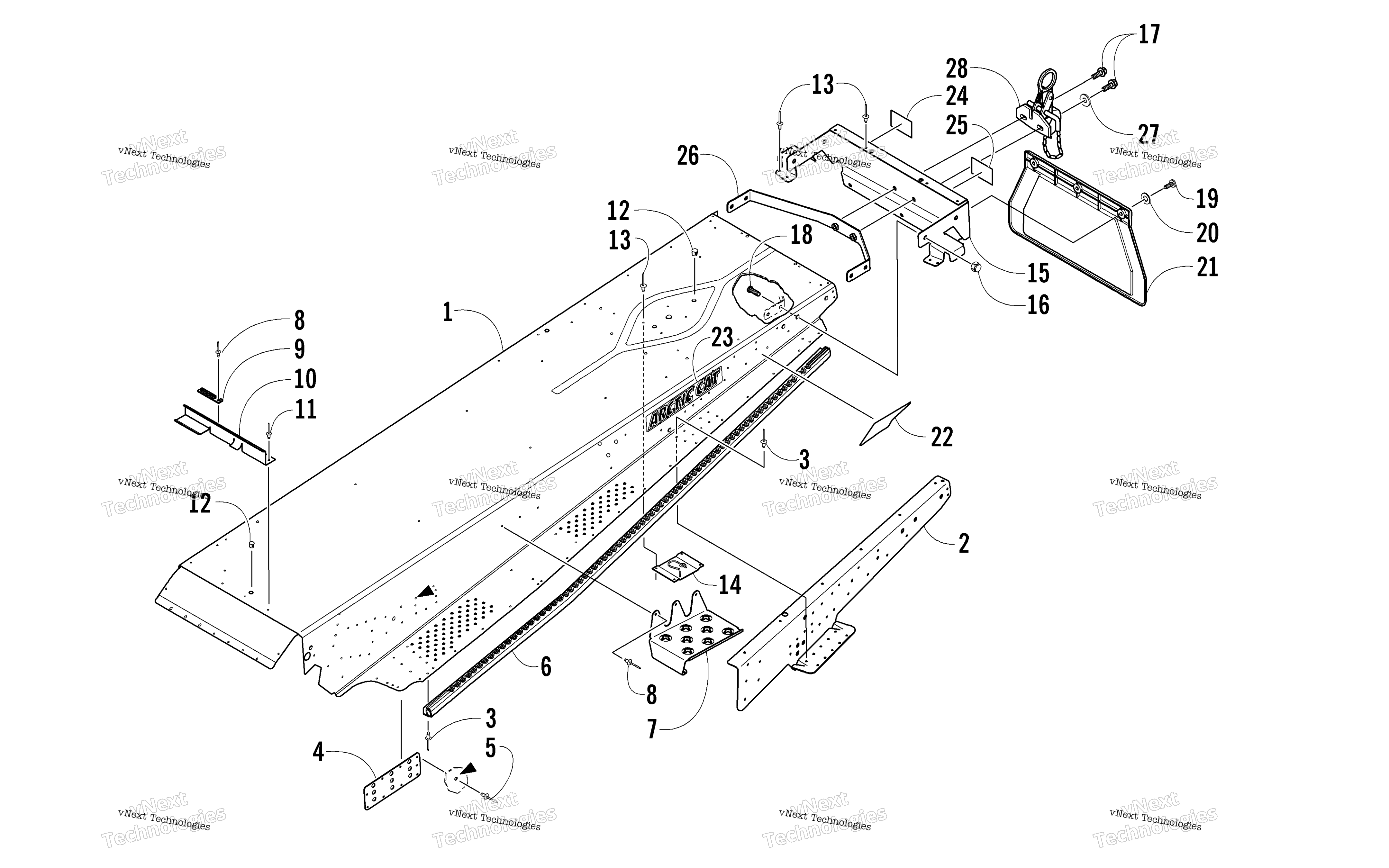

Схема Tunnel, задний Bumper, и Hitch узла для BEARCAT 570 LONG TRACK (S2008BCDLTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-3) art. 2718-069
По запросу
2
+ Bracket, Suspension Mounting - Right art. 3706-440
По запросу
2
+ Bracket, Suspension Mounting - Left art. 3706-441
По запросу
3
Rivet, Solid art. 0123-418
По запросу
3
Rivet Optional art. 8060-484
По запросу
4
PLATE,BODY-REINFORCEMENT-PTD BLK art. 2706-111
По запросу
5
Rivet, Solid art. 0623-072
По запросу
6
Roll, Tunnel - Right art. 3606-166
По запросу
6
Roll, Tunnel - Left art. 3606-167
По запросу
7
Footrest, Rear - Right art. 4606-006
По запросу
7
Footrest, Rear - Left art. 4606-007
По запросу
8
Rivet art. 8060-486
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
10
Bracket, Main Harness Protector art. 1707-218
По запросу
11
Rivet art. 0623-166
По запросу
12
Plug art. 0623-562
По запросу
13
Клепка Arctic Cat art. 8060-504
от 116 ₽
14
Plate, Catch - Seat Latch art. 2706-378
По запросу
15
Bumper, Rear art. 3706-204
По запросу
16
Гайка-крышка Arctic Cat art. 0623-426
от 263 ₽
17
Screw, Cap art. 1623-248
По запросу
18
Screw, Cap art. 8020-220
По запросу
19
Screw, Machine art. 8017-580
По запросу
20
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
21
Snowflap, Reverse art. 0616-613
По запросу
22
Decal, Reflector - Left - Red art. 6611-689
По запросу
22
Decal, Reflector - Right - Red art. 6611-688
По запросу
23
Decal, Tunnel art. 7611-842
По запросу
24
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
25
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
26
Support, Bumper art. 3706-437
По запросу
27
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
28
Hitch, Pintle art. 4606-156
По запросу
