модель 2008 года
- Модель Firecat 500
- Код модели F5 EFI BLACK (S2008F5CEFUSB)

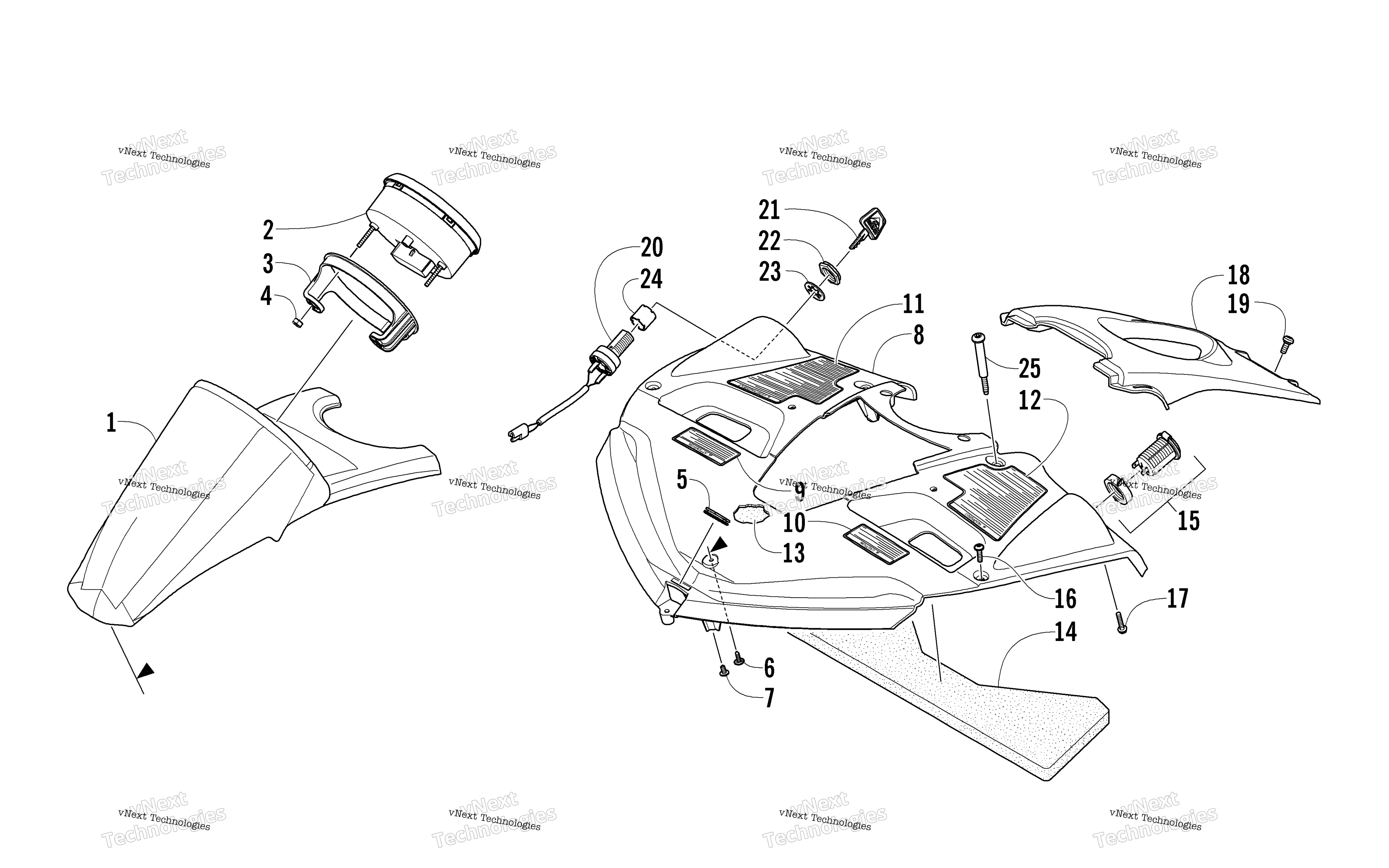

Схема консоли Assembly для F5 EFI BLACK (S2008F5CEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус спидометра Arctic Cat art. 4606-575
По запросу
2
SPEEDO,LCD-08’ F SERIES-CALIB-MID LVL art. 0620-347
По запросу
3
Bracket, Retaining art. 0620-322
По запросу
4
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
5
Grommet art. 4606-274
По запросу
6
Винт-саморез Arctic Cat art. 1623-129
По запросу
7
Screw, Self-Tapping art. 1623-661
По запросу
8
Console Black (inc. 9-12) art. 2718-427
По запросу
9
Decal, Caution - English art. 7611-575
По запросу
10
Decal, Caution - French art. 7611-574
По запросу
11
Decal, Warning - French art. 7611-428
По запросу
12
Decal, Warning - English art. 7611-427
По запросу
13
Foam, Console - Front art. 0617-558
По запросу
14
Foam, Console - Rear art. 0617-559
По запросу
15
Розетка 12V Arctic Cat art. 0641-897
По запросу
16
Screw, Self-Tapping art. 1623-618
По запросу
17
Screw, Self-Tapping art. 0623-785
По запросу
18
Close-Off, Handlebar art. 4606-477
По запросу
19
Винт Arctic Cat art. 0423-396
от 473 ₽
20
Замок зажигания art. 0609-728
от 6 279 ₽
22
Гайка Arctic Cat art. 0609-113
от 221 ₽
23
Washer art. 0123-899
По запросу
24
Spacer art. 0609-450
По запросу
25
Screw, Shoulder - TSTRH M6 x 1.0 x 80mm art. 1623-669
По запросу
