модель 2008 года
- Модель Firecat 500
- Код модели F5 EFI BLACK (S2008F5CEFUSB)

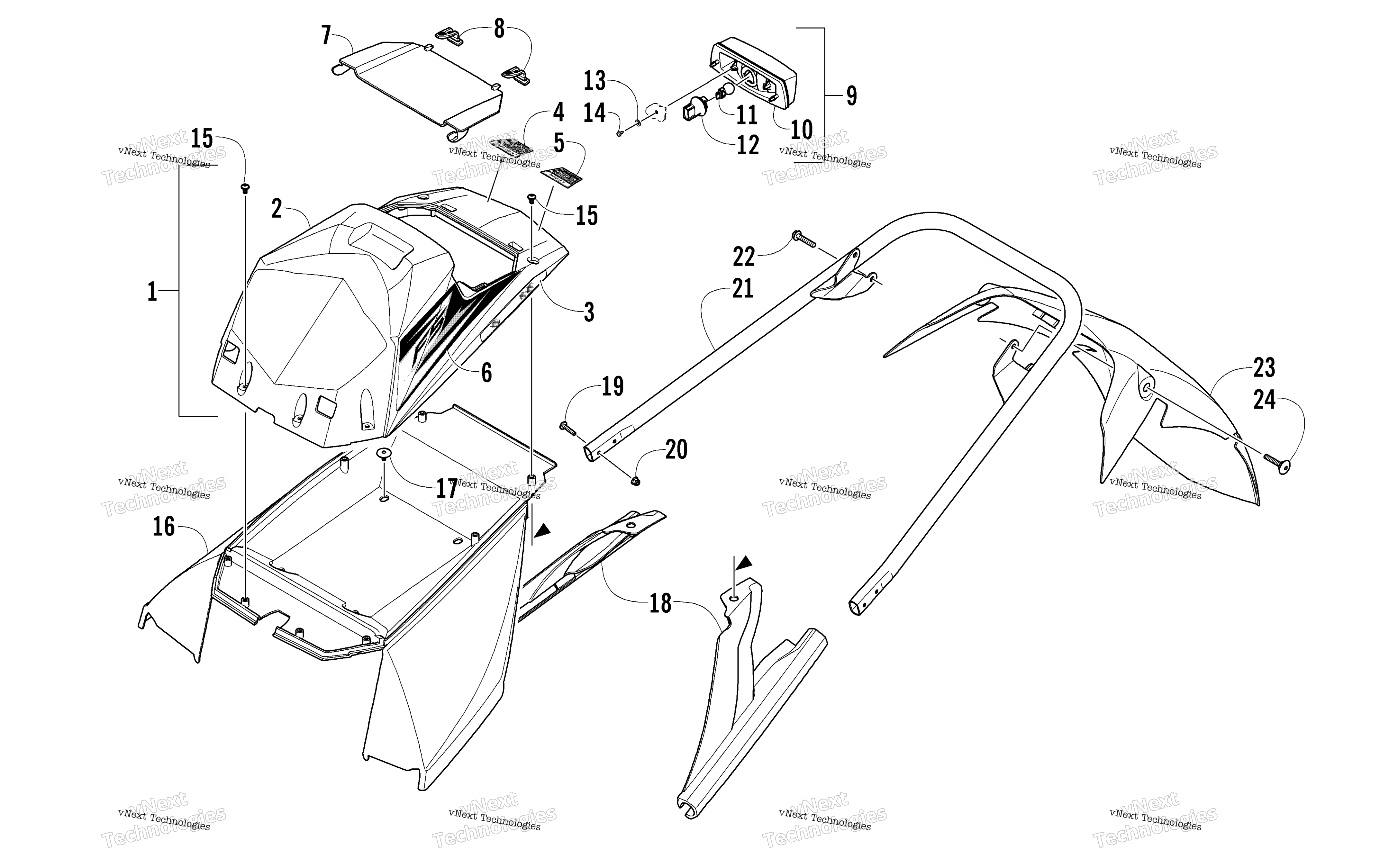

Схема задний Bumper, Storage Box, и Taillight узла для F5 EFI BLACK (S2008F5CEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Kit, Tool Not Illustrated art. 4706-054
По запросу
1
Box, Storage - w/Decals (inc. 2-6) art. 2718-472
По запросу
2
Box, Storage - w/o Decals (inc. 3-5) art. 2718-470
По запросу
3
Decal, Reflector - Right art. 8611-182
По запросу
3
Decal, Reflector - Left art. 8611-183
По запросу
4
Decal, Warning - Towing (French) (French) art. 7611-432
По запросу
5
Decal, Warning - Towing (English) (English) art. 7611-433
По запросу
6
Decal, Storage Box - Left art. 7611-961
По запросу
6
Decal, Storage Box - Right art. 7611-960
По запросу
7
Lid, Rear Storage Box Black art. 4606-732
По запросу
8
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
9
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
10
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
11
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
12
SOCKET,TAIL LIGHT art. 0409-057
По запросу
13
Washer art. 8050-127
По запросу
14
Screw, Self-Tapping art. 0623-257
По запросу
15
Screw, Self-Tapping art. 1623-661
По запросу
16
FENDER,REAR-ROUTED BLK art. 4706-162
По запросу
17
Винт Arctic Cat art. 0423-101
от 263 ₽
18
Panel, Filler - Snowflap - Left art. 4606-729
По запросу
18
Panel, Filler - Snowflap - Right art. 4606-728
По запросу
19
Screw, Machine art. 8476-630
По запросу
20
Гайка Arctic Cat art. 8427-602
от 116 ₽
21
Bumper, Rear art. 1707-103
По запросу
22
Screw, Cap art. 1623-428
По запросу
23
FLAP,SNOW-ROUTED art. 3706-920
По запросу
24
Screw, Self-Tapping art. 1623-532
По запросу
