модель 2008 года
- Модель F1000
- Код модели F1000 EFI BLACK (S2008F1LEFUSB)

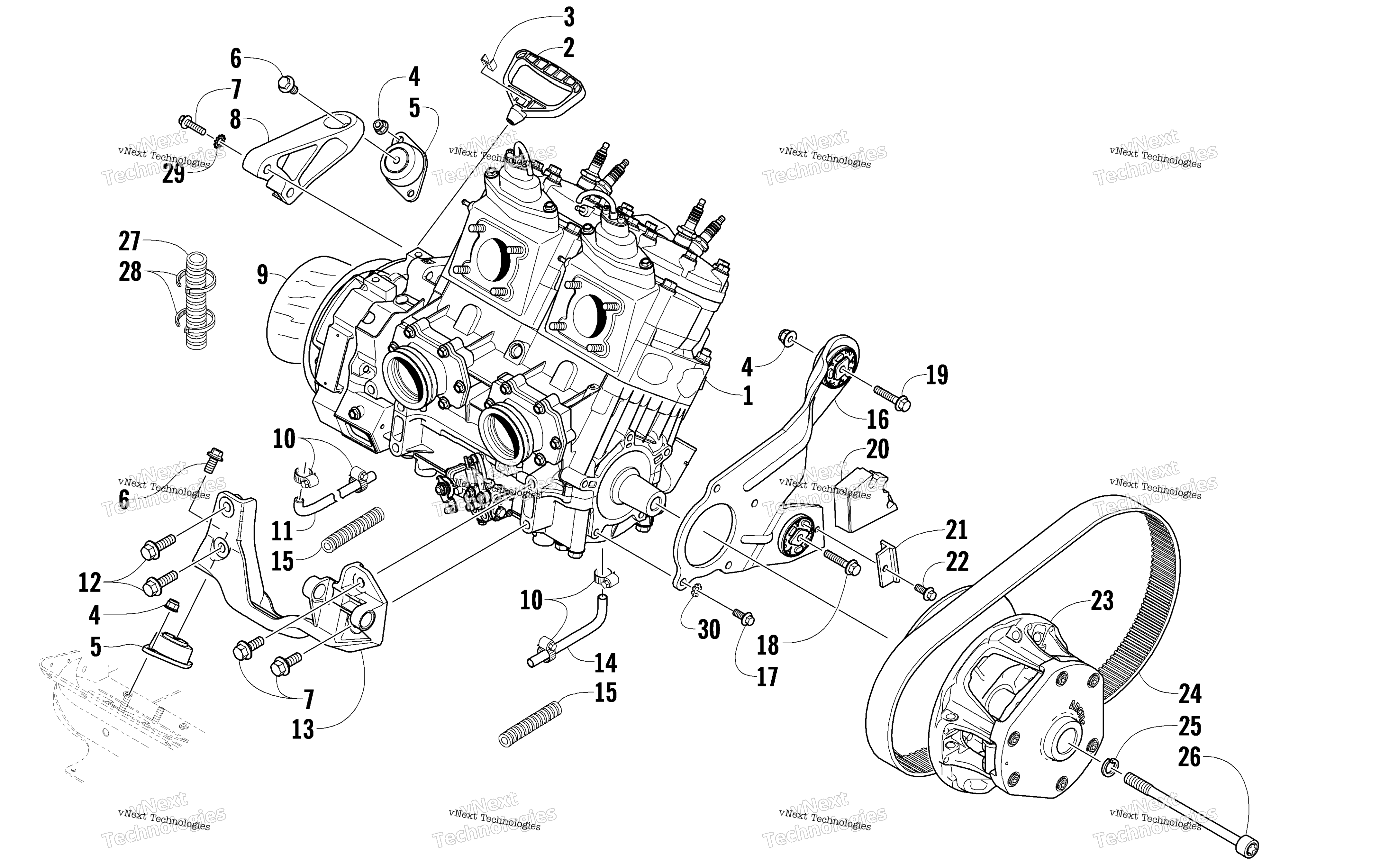

Схема двигателя And Related Parts для F1000 EFI BLACK (S2008F1LEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,1000 L/C (W/O EFI COMP) art. 0662-513
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Mount, Engine art. 0608-496
По запросу
6
Болт Arctic Cat art. 8409-020
от 110 ₽
7
Screw, Cap art. 8409-026
По запросу
8
Mount, Engine - MAG art. 0708-474
По запросу
9
Foil, Protective art. 4606-425
По запросу
10
Clamp, Hose art. 0623-373
По запросу
11
Hose, Coolant - MAG/Throttle Body art. 0610-774
По запросу
12
Screw, Cap art. 8409-036
По запросу
13
Mount, Engine - Front art. 0708-475
По запросу
14
Hose, Coolant - PTO/Throttle Body art. 0610-731
По запросу
15
Conduit, Flexible - 5 ft art. 0619-776
По запросу
16
Bracket, Engine Mounting - Left art. 0708-482
По запросу
17
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
18
Screw, Cap art. 8408-847
По запросу
19
Screw, Cap art. 8408-845
от 1 415 ₽
20
Bumper, Torque art. 0608-511
По запросу
21
Stop, Torque Bumper art. 0608-512
По запросу
22
Screw, Self-Tapping art. 0623-765
По запросу
23
KIT,DRIVE CLUTCH art. 0746-841
По запросу
24
Belt, Drive art. 0627-060
По запросу
25
Шайба стопорная 14 мм Arctic Cat art. 1623-462
По запросу
26
Bolt, Clutch art. 1623-238
По запросу
27
Conduit, Flexible (3/4 in. ID) - 12 in. art. 1619-131
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Washer, External Tooth Lock art. 8053-272
По запросу
30
Шайба Arctic Cat art. 8053-242
По запросу
