модель 2008 года
- Модель F1000
- Код модели F1000 EFI BLACK (S2008F1LEFUSB)

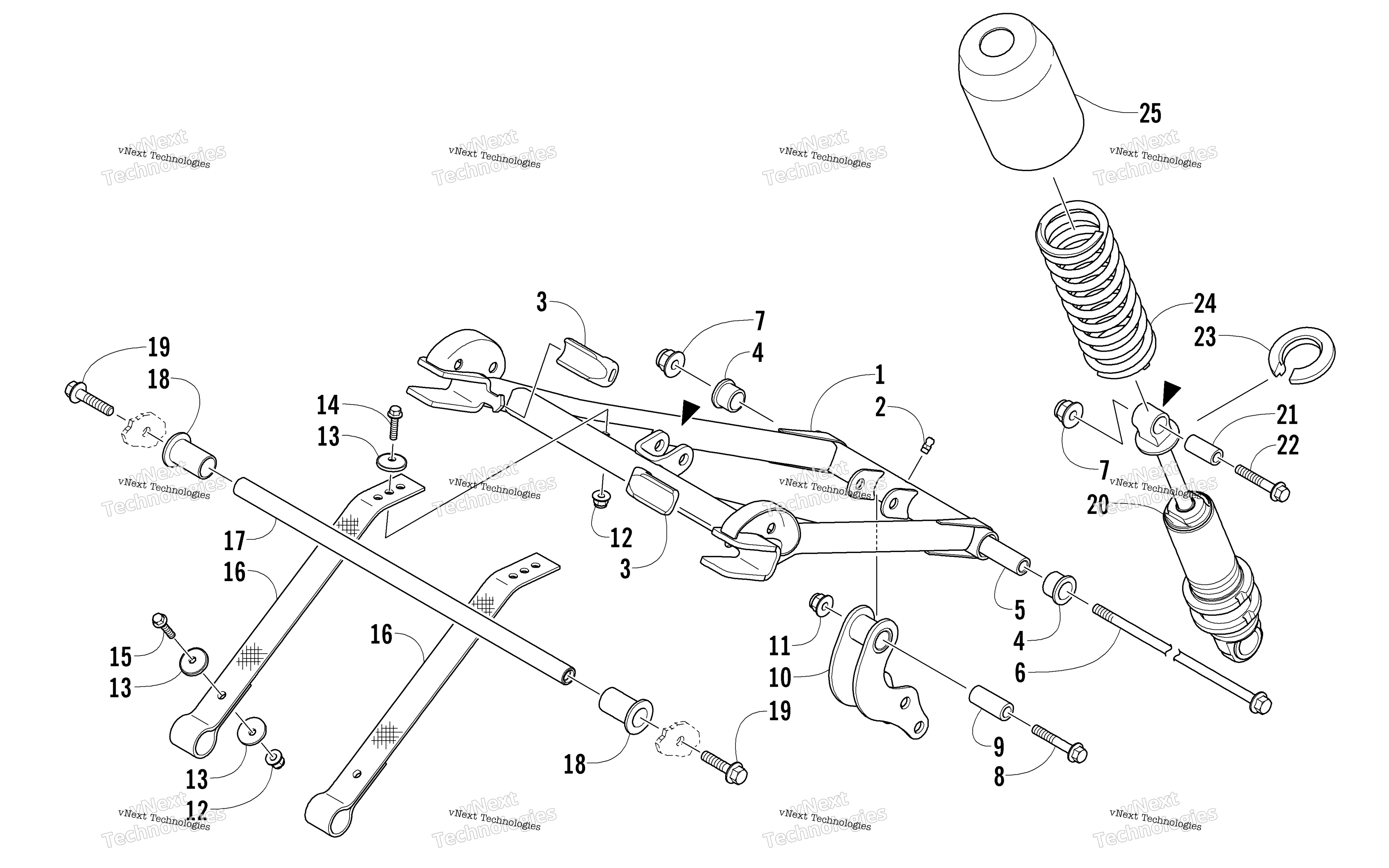

Схема задней части Suspension Front Arm Assembly для F1000 EFI BLACK (S2008F1LEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension (inc. 2-4) art. 1704-614
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Бампер подвески Arctic Cat art. 3604-141
По запросу
4
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
5
Axle, Inner art. 3604-272
По запросу
6
Болт Arctic Cat art. 1423-431
По запросу
7
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
8
Screw, Cap art. 8408-850
По запросу
9
Axle, Inner art. 2603-574
По запросу
10
Pivot, Rear Shock art. 1704-622
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Гайка Arctic Cat art. 8427-602
от 116 ₽
13
Washer art. 0623-875
По запросу
14
Болт Arctic Cat art. 8408-625
от 116 ₽
15
Болт Arctic Cat art. 8408-635
от 110 ₽
16
Стропа ограничительная хода подвески Arctic Cat art. 3604-403
от 3 161 ₽
17
Axle, Front Slider art. 3604-234
По запросу
18
Bushing, Flared art. 3604-233
По запросу
19
Screw, Cap art. 8408-041
По запросу
20
Shock Absorber, Front Arm art. 1704-571
По запросу
21
Втулка амортизатора Arctic Cat art. 3604-273
от 473 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
22
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
23
Retainer, Spring art. 3604-200
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
24
Spring, Compression - Black art. 1704-736
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
25
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
