модель 2008 года
- Модель Z1
- Код модели JAGUAR Z1 1100 EFI SNO PRO NIGHTFIRE (S2008Z1NNFUSB)

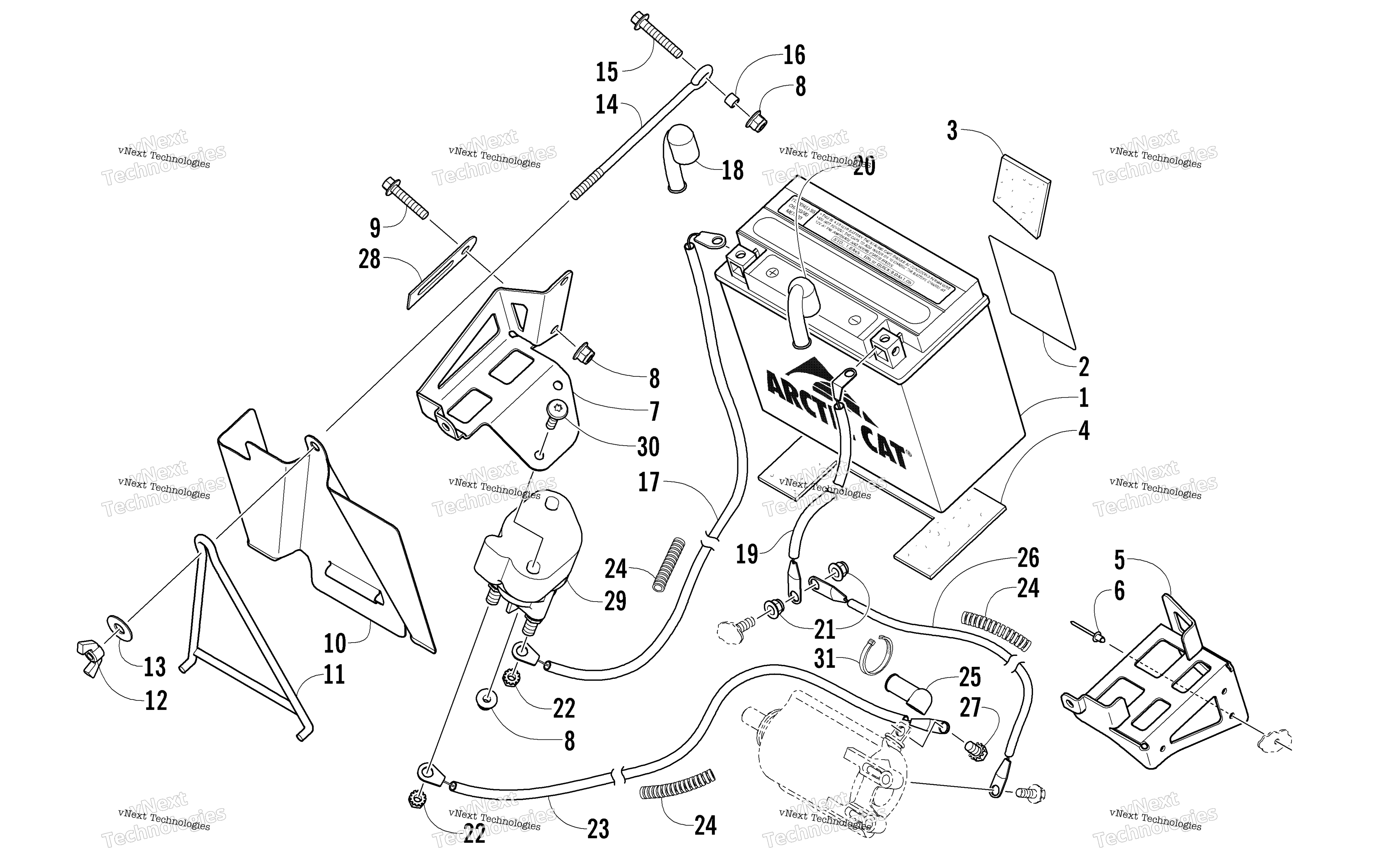

Схема аккумулятора And Tray Assembly для JAGUAR Z1 1100 EFI SNO PRO NIGHTFIRE (S2008Z1NNFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery (inc. 2) art. 0745-406
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Pad, Foam - Battery - Side art. 0617-527
По запросу
4
Pad, Foam - Battery - Bottom art. 0617-526
По запросу
5
Tray, Battery - Inner art. 0745-267
По запросу
6
Rivet art. 8060-486
По запросу
7
Tray, Battery - Outer art. 0745-302
По запросу
8
Гайка Arctic Cat art. 8427-602
от 116 ₽
9
Screw, Cap art. 8408-630
По запросу
10
Shield, Heat - Battery art. 0645-468
По запросу
11
Rod, Battery Heat Shield art. 0745-262
По запросу
12
WINGNUT,NYLOC-M6X1.0 art. 0423-716
По запросу
13
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
14
Rod, Battery - Top art. 0745-263
По запросу
15
Болт Arctic Cat art. 8408-635
от 110 ₽
16
Spacer, Battery Rod art. 0645-479
По запросу
17
Cable, Battery/Solenoid (inc. 18 and 24) art. 0645-554
По запросу
18
Boot, Terminal - Battery art. 0645-521
По запросу
19
Cable, Battery/Ground (inc. 20) art. 0645-553
По запросу
20
Boot, Terminal art. 0645-520
По запросу
21
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
22
Nut art. 0623-038
от 110 ₽
23
Cable, Solenoid/Starter (inc. 24-25) art. 0645-559
По запросу
24
Conduit art. 0619-342
По запросу
25
Boot, Terminal art. 0645-522
По запросу
26
Cable, Starter-to-Ground (inc. 24) art. 0645-561
По запросу
27
Screw, Cap - w/Washer art. 1623-451
По запросу
28
Зажим Arctic Cat art. 1623-984
По запросу
29
SOLENOID,STARTER RELAY- FLAT BASE art. 0445-123
от 1 658 ₽
30
Screw, Machine art. 8476-630
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
