модель 2008 года
- Модель Z1
- Код модели JAGUAR Z1 1100 EFI SNO PRO NIGHTFIRE (S2008Z1NNFUSB)

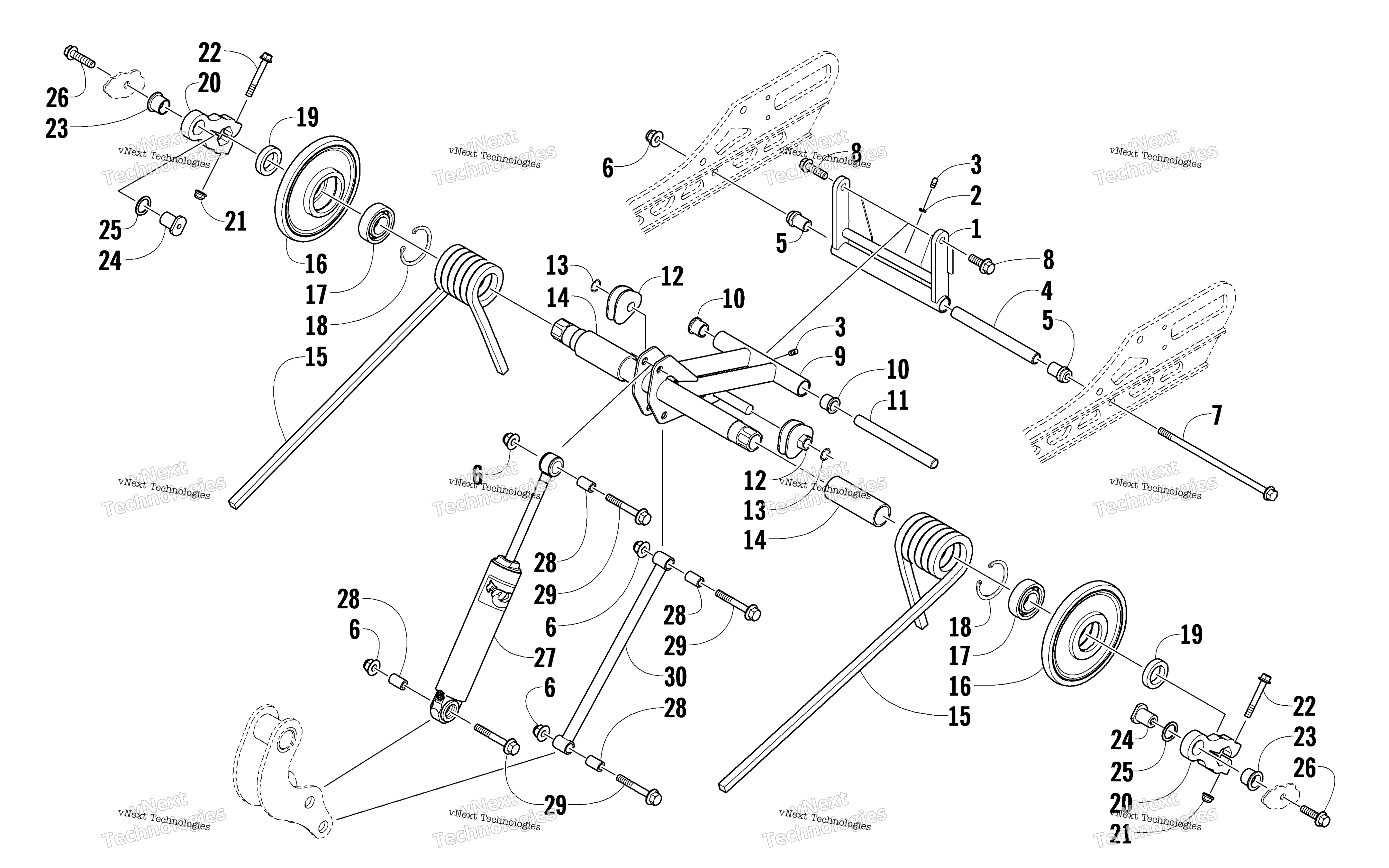

Схема задней части Suspension Rear Arm Assembly для JAGUAR Z1 1100 EFI SNO PRO NIGHTFIRE (S2008Z1NNFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear - Black (inc. 2 and one No. 3) art. 1704-624
По запросу
2
WASHER- GREASE FITTING art. 1623-011
По запросу
3
Фиттинг art. 1623-010
По запросу
4
Втулка Arctic Cat art. 3604-285
По запросу
5
Bushing art. 3604-286
По запросу
6
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 5 шт.
Подписаться
7
Болт Arctic Cat art. 1423-431
По запросу
8
Screw, Cap art. 8408-041
По запросу
9
Arm, Idler - Black (inc. 10 and one No. 3) art. 1704-619
По запросу
10
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
11
Палец металлический заднего рычага Arctic Cat art. 3604-276
По запросу
12
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
12
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
14
Sleeve, Spring art. 3604-288
По запросу
15
Spring, Suspension - Left - Black art. 1704-577
По запросу
15
Spring, Suspension - Right - Black art. 1704-576
По запросу
16
Ролик гусеницы 180х30мм Arctic Cat art. 3604-264
По запросу
17
Bearing art. 3604-257
от 500 ₽
18
Ring, Retaining art. 3604-256
По запросу
19
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
20
Pivot - Idler Arm (inc. 21-23) art. 1704-627
По запросу
21
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
22
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
23
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
24
Втулка подвески Arctic Cat art. 3604-979
По запросу
25
Шайба Arctic Cat art. 1604-187
от 368 ₽
26
Болт Arctic Cat art. 8408-031
от 368 ₽
27
Амортизатор задний Arctic Cat art. 2704-180
от 23 335 ₽
28
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
29
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
30
Link, Shock - Black art. 1704-686
По запросу
