модель 2009 года
- Модель Crossfire 1000
- Код модели CF1000 BLACK (S2009CFL1EUSB)

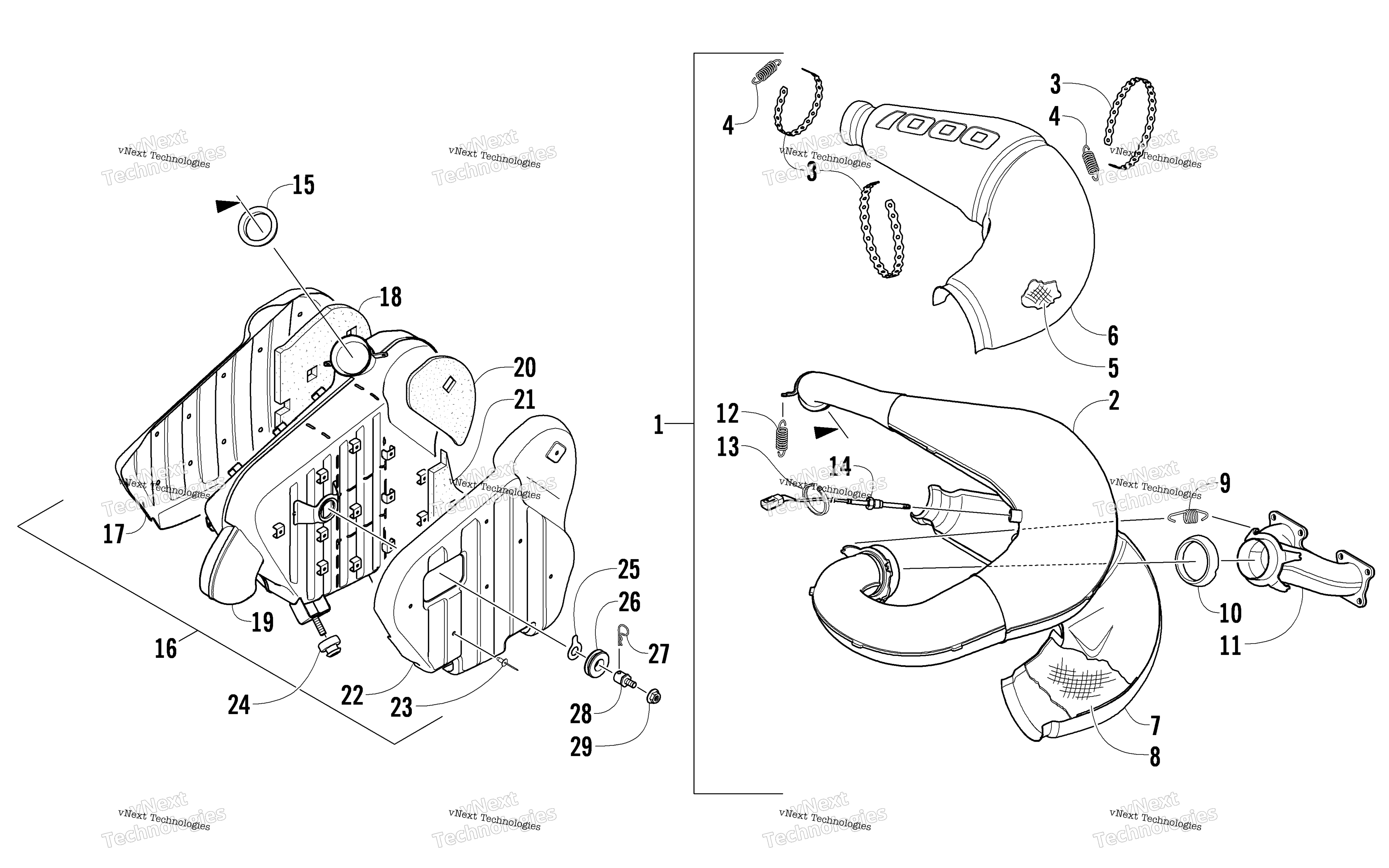

Схема выхлопной системы Assembly для CF1000 BLACK (S2009CFL1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chamber, Expansion - Assembly (inc. 2-8) art. 1712-558
По запросу
2
Chamber, Expansion art. 1712-232
По запросу
3
Band, Tie - 5 ft art. 0624-552
По запросу
3
Band, Tie - 25 ft art. 0624-541
По запросу
4
Пружина глушителя Arctic Cat art. 1612-178
от 578 ₽
Аналог
Пружина выхлопной системы Arctic Cat (10 шт) ( 1612-178 )
art. 02-105-02
1 571 ₽
Требуется 3 шт.
5
Packing, Expansion Chamber - Rear - Upper art. 1612-968
По запросу
6
Cover, Expansion Chamber - Rear - Upper art. 1612-972
По запросу
7
Cover, Expansion Chamber - Rear - Lower art. 1612-973
По запросу
8
Packing, Expansion Chamber - Rear - Lower art. 1612-969
По запросу
9
Spring, Extension art. 2612-399
от 2 457 ₽
Аналог
2 457 ₽
Требуется 4 шт.
10
Прокладка глушителя Arctic Cat art. 2612-059
от 2 005 ₽
Аналог
2 005 ₽
Требуется 1 шт.
11
Manifold, Exhaust art. 1712-214
По запросу
12
Пружина глушителя Arctic Cat art. 0612-471
от 918 ₽
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Sensor, Exhaust Temperature art. 0630-229
По запросу
15
Gasket, Exhaust - Tailpipe art. 0612-993
По запросу
16
RESONATOR,EXHAUST-ASSY (inc. 17-23) art. 1712-679
По запросу
17
Cover, Resonator - External - Right art. 2612-410
По запросу
18
Packing, Resonator - External - Right art. 2612-408
По запросу
19
Resonator art. 1712-555
По запросу
20
Packing, Resonator - External art. 2612-211
По запросу
21
Packing, Resonator - External - Left art. 2612-409
По запросу
22
Cover, Resonator - External - Left art. 2612-411
По запросу
23
Заклепка Arctic Cat art. 1623-799
от 221 ₽
24
Grommet art. 2612-186
По запросу
25
Washer, Tab art. 2612-210
По запросу
26
Grommet, Rubber art. 1623-375
По запросу
27
Clip, Hairpin art. 1623-379
По запросу
28
Pin, Mounting - Resonator/Chassis art. 1623-569
По запросу
29
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
