модель 2009 года
- Модель Crossfire 1000
- Код модели CF1000 BLACK (S2009CFL1EUSB)

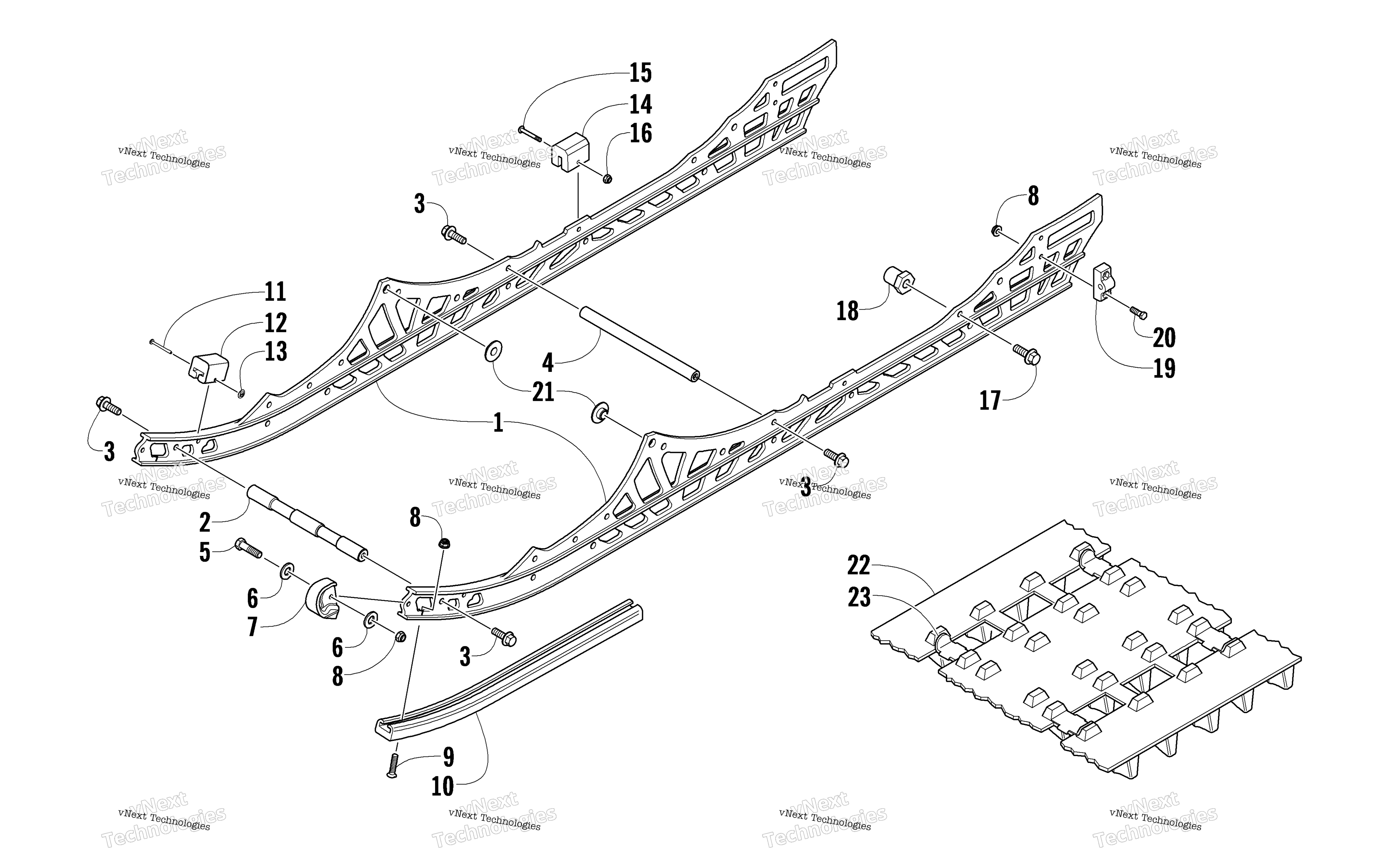

Схема Slide Rail и Track узла для CF1000 BLACK (S2009CFL1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Sno Pro Complete Skid Frame Assembly art. 1704-767
По запросу
0
LE Sno Pro Complete Skid Frame Assembly art. 1704-789
По запросу
0
Complete Skid Frame Assembly art. 1704-766
По запросу
1
Rail, Formed art. 3604-395
По запросу
2
Axle, Crossbrace/Limiter art. 3604-401
По запросу
3
Болт задней подвески Arctic Cat art. 1623-502
По запросу
4
Axle, Crossbrace art. 3604-402
По запросу
5
Screw, Cap art. 8002-043
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Заглушка направляющей гусеницы Arctic Cat art. 3604-003
от 3 890 ₽
8
Nut, Lock art. 8047-366
По запросу
9
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
10
Склиз гусеницы Arctic Cat art. 3604-424
от 1 901 ₽
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-12
3 413 ₽
Подписаться
Аналог
Склиз для снегохода Sledex 2 (10) профиль для Arctic Cat, длина: 1422 мм, цвет: черный 211-56-80
art. 102-56-80
2 246 ₽
11
Rivet, Solid art. 0123-767
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
Nut, Push art. 0123-766
По запросу
14
Демпфер полоза гусеницы Arctic Cat art. 1604-429
от 577 ₽
Аналог
577 ₽
Требуется 2 шт.
15
Болт задней подвески Arctic Cat art. 8017-405
от 578 ₽
16
Nut, Lock art. 8041-246
По запросу
17
Screw, Cap art. 1623-566
По запросу
18
Bushing, Stop - Rear Arm art. 3604-400
По запросу
19
Кронштейн механизма натяжения гусеницы Arctic Cat art. 0704-352
от 3 161 ₽
20
Screw, Cap art. 8002-042
По запросу
21
Insert, Rail art. 2604-733
По запросу
22
Track Assembly (inc. 23) art. 2602-169
По запросу
23
Clip, Guide art. 2602-385
По запросу
