модель 2009 года
- Модель Crossfire 500
- Код модели CF5 EFI BLACK (S2009CFC1EUSB)

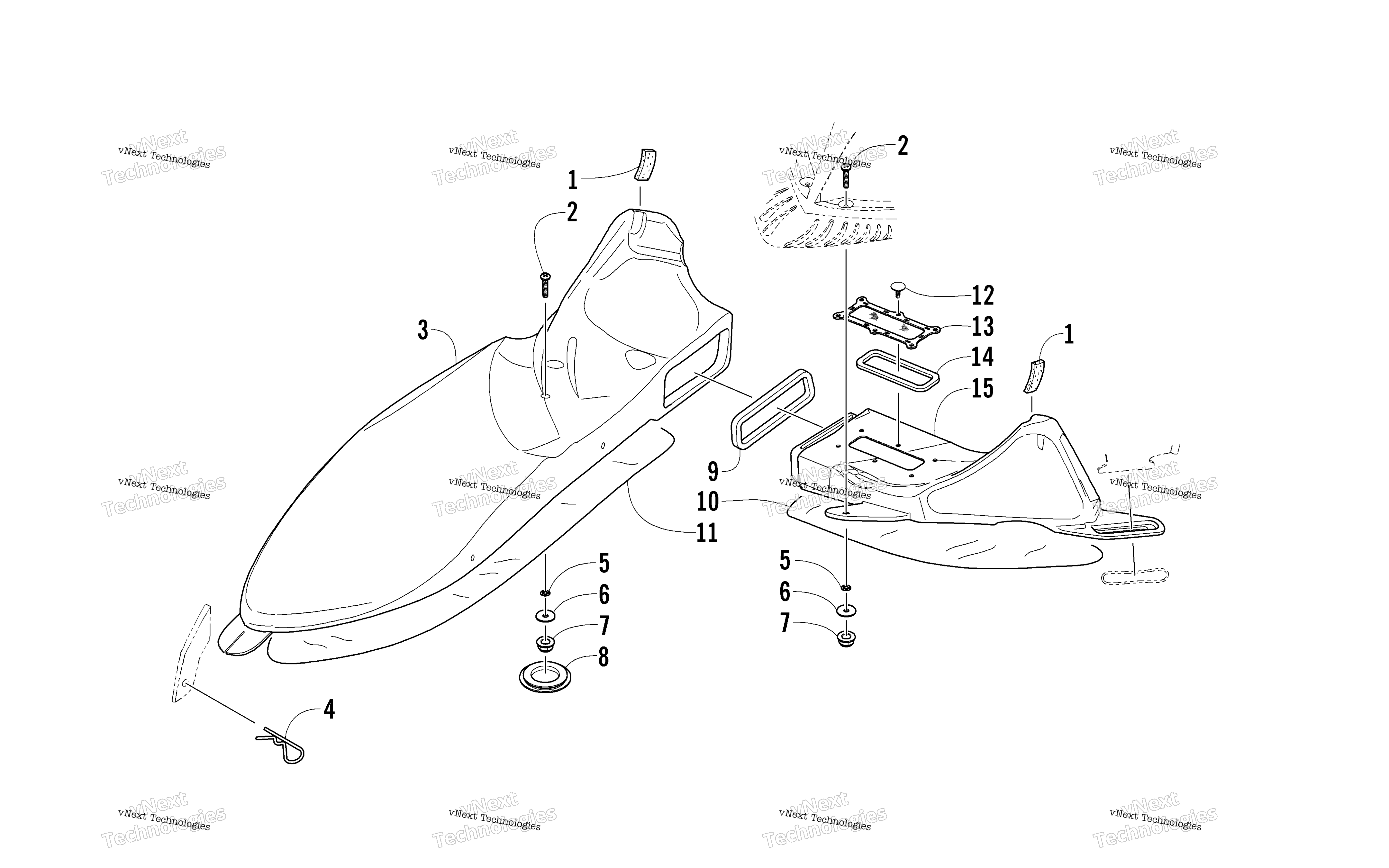

Схема узла впуска воздуха для CF5 EFI BLACK (S2009CFC1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Foam, Air Intake art. 0617-500
По запросу
2
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
3
Intake, Air - Right art. 5606-048
По запросу
4
Clip, Hairpin art. 1623-137
По запросу
5
Гайка Arctic Cat art. 1623-409
от 168 ₽
6
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
7
Nut, Lock art. 8047-366
По запросу
8
Заглушка основания сиденья Arctic Cat art. 0623-600
от 473 ₽
9
Foam, Air Intake art. 0617-488
По запросу
10
Foil, Protective art. 3606-811
По запросу
11
Foil, Protective art. 3606-779
По запросу
12
Clip, Retaining art. 0623-165
По запросу
13
Screen, Vent art. 1670-517
По запросу
14
Seal, Air Intake art. 0617-499
По запросу
15
Intake, Air - Left art. 3606-481
По запросу
