модель 2009 года
- Модель Crossfire 500
- Код модели CF5 EFI BLACK (S2009CFC1EUSB)

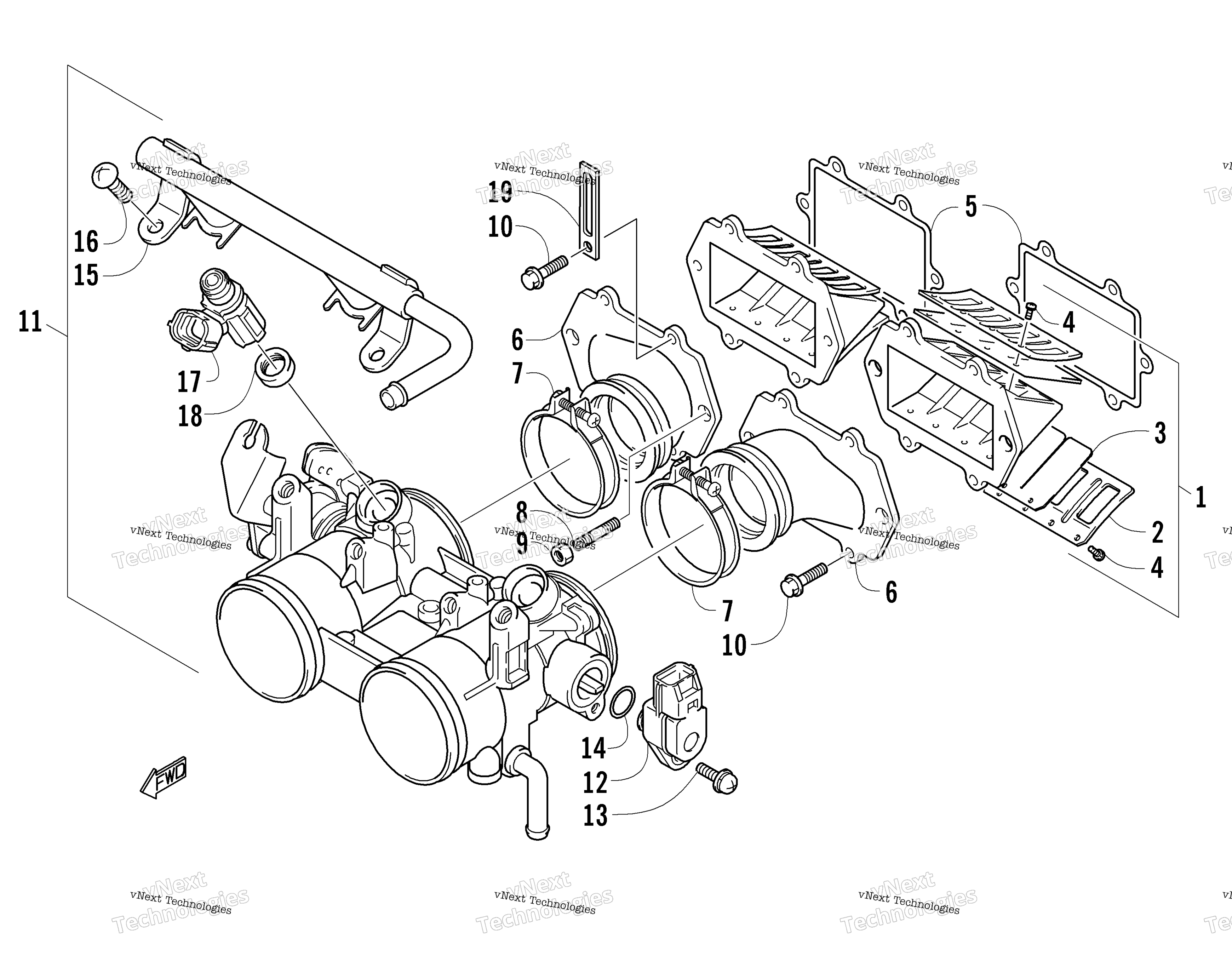

Схема Reed клапан / Throttle кузов узла для CF5 EFI BLACK (S2009CFC1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Valve, Reed - Assembly (inc. 2-4) art. 3005-876
По запросу
2
Stopper art. 3005-877
По запросу
3
Valve, Reed art. 3005-878
По запросу
4
Screw, Machine art. 3004-506
По запросу
5
Gasket, Reed Valve art. 3005-879
от 2 497 ₽
6
Pipe, Intake - Left art. 3007-463
По запросу
6
Pipe, Intake - Right art. 3007-462
По запросу
7
Clamp art. 3007-464
По запросу
8
Bolt, Stud art. 3007-465
По запросу
9
Nut art. 3007-373
По запросу
10
Bolt art. 3007-409
По запросу
11
Body, Throttle - Assembly (inc. 12-18) art. 3007-466
По запросу
12
Sensor, Throttle Position - Assembly art. 3007-467
По запросу
13
Screw, Machine art. 3006-652
По запросу
14
O-Ring art. 3007-468
По запросу
15
Pipe, Delivery art. 3007-469
По запросу
16
SCREW art. 3423-814
По запросу
17
Injector, Fuel - Assembly (C) art. 3007-053
По запросу
17
Injector, Fuel - Assembly (B) art. 3007-052
По запросу
17
Injector, Fuel - Assembly (A) art. 3007-051
По запросу
18
Кольцо уплотнительное форсунки Arctic Cat art. 3403-121
По запросу
19
Зажим Arctic Cat art. 1623-984
По запросу
