модель 2009 года
- Модель Crossfire 600
- Код модели CF6 EFI BLACK (S2009CFD1EUSB)

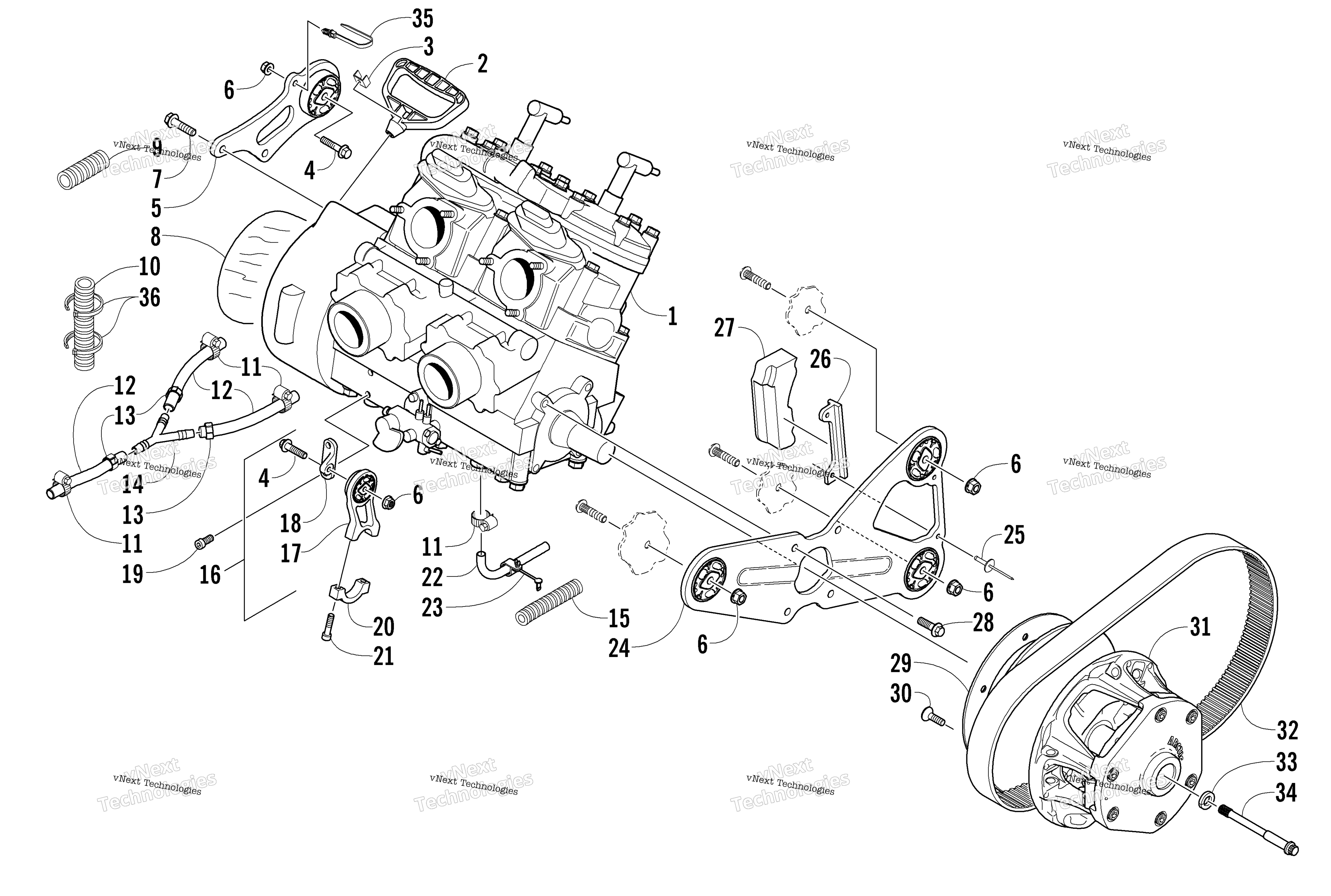

Схема двигателя And Related Parts для CF6 EFI BLACK (S2009CFD1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,L/C-600 DEID (W/O EFI COMP) art. 0662-545
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Screw, Cap art. 8020-136
По запросу
5
Bracket, Engine Mounting - Rear - Right art. 0708-498
По запросу
6
Гайка Arctic Cat art. 8047-426
По запросу
7
Screw, Cap art. 8413-831
По запросу
8
Foil, Protective art. 1670-328
По запросу
9
Conduit, Flexible - 4 in. art. 0619-619
По запросу
10
Conduit (3/4 in. ID) - 6 in. art. 0619-994
По запросу
11
Clamp, Hose art. 0623-373
По запросу
12
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
13
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
14
Y-Fitting art. 1670-596
По запросу
15
Conduit, Flexible - 5 ft art. 0619-776
По запросу
16
Bracket, Engine Mounting - Assembly (inc. one No. 4, one No. 6, and 17-18) art. 0708-523
По запросу
17
Bracket, Engine Mounting - Front - Lower Right art. 0708-519
По запросу
18
Bracket, Engine Mounting - Upper Right art. 0608-549
По запросу
19
Screw, Cap art. 1623-504
По запросу
20
Cap, Mounting Bracket - Engine art. 0608-467
По запросу
21
Screw, Cap art. 1623-603
По запросу
22
Hose, Coolant - Water Pump/Throttle Body art. 0610-760
По запросу
23
Clamp, Push-Mount art. 1623-659
По запросу
24
Bracket, Engine Mounting - Left (inc. 25-26) art. 0708-507
По запросу
25
RIVET,BLIND-DH SST68 PL art. 8060-730
По запросу
26
Plate, Backing - Torque Bumper art. 0608-565
По запросу
27
Bumper, Torque art. 0608-462
По запросу
28
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
29
Кольцо демпфер ведущего вариатора Arctic Cat art. 0645-410
от 9 377 ₽
30
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
31
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
32
Ремень вариатора Arctic Cat art. 0627-046
По запросу
33
Washer, High Collar art. 0623-210
По запросу
34
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
35
Tie, Cable - Push Mount art. 0623-677
По запросу
36
Зажим Arctic Cat art. 0123-788
По запросу
