модель 2009 года
- Модель Crossfire 600
- Код модели CF6 EFI BLACK (S2009CFD1EUSB)

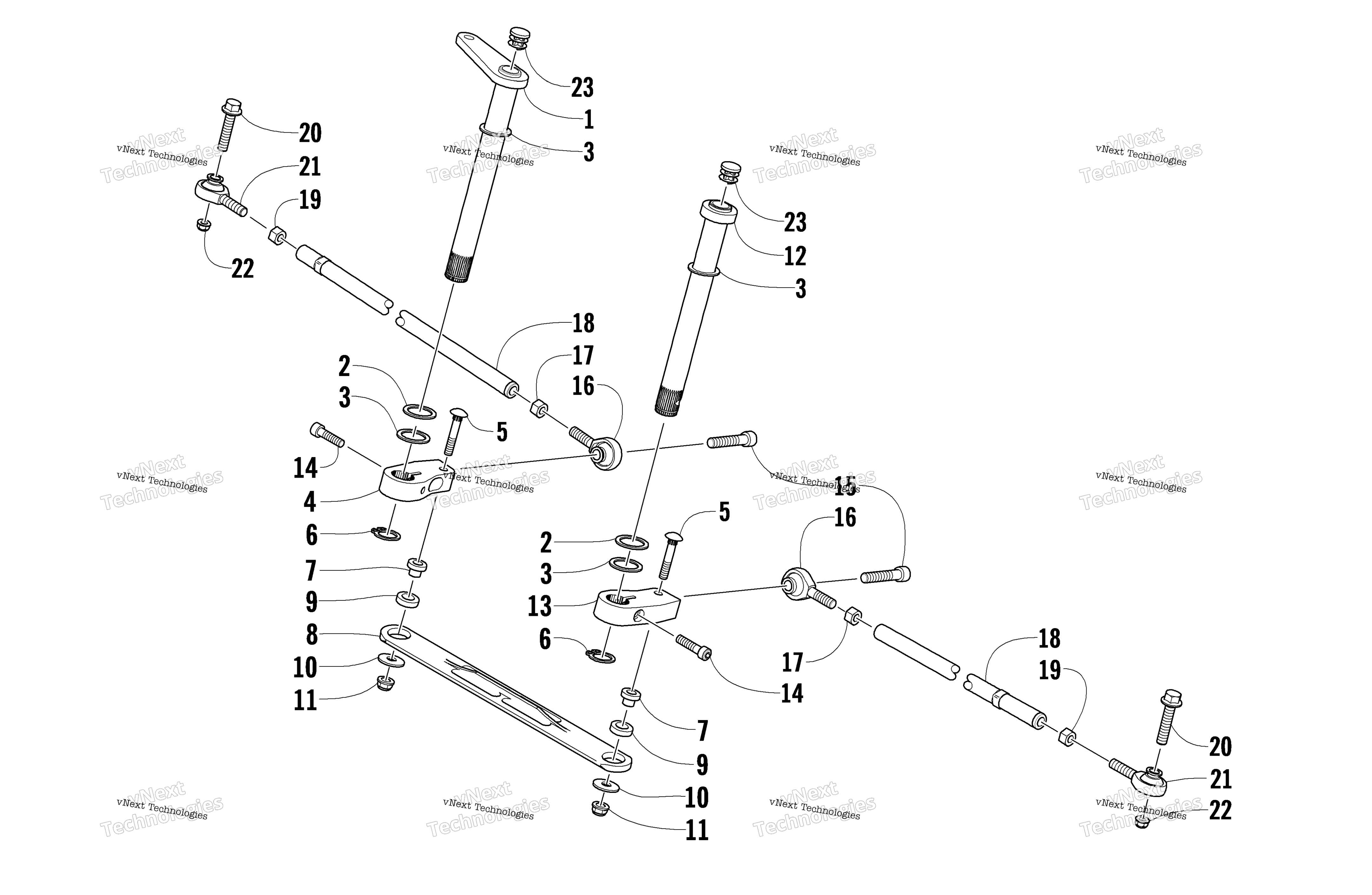

Схема тяга стержень узла для CF6 EFI BLACK (S2009CFD1EUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Shaft, Steering art. 1705-178
По запросу
2
Washer, Thrust art. 0623-954
По запросу
3
Washer, Thrust art. 0623-955
По запросу
4
ARM,BELLCRANK-SPLINED-RH-ASSY (inc. one No. 5) art. 1705-262
По запросу
5
Bolt, Carriage art. 1623-359
По запросу
6
Snap Ring art. 0623-956
По запросу
7
Axle, Steering Link art. 2603-721
По запросу
8
Link, Steering (inc. 9) art. 1705-224
По запросу
9
Bearing art. 0605-807
По запросу
10
Washer, Spring art. 0623-987
По запросу
11
Гайка Arctic Cat art. 8047-426
По запросу
12
Shaft, Idler art. 1705-184
По запросу
13
ARM,BELLCRANK-SPLINED-LH-ASSY (inc. one No. 5) art. 1705-263
По запросу
14
Screw, Cap art. 1623-791
По запросу
15
Screw, Cap art. 1623-741
По запросу
16
Рулевой наконечник art. 1605-015
от 1 631 ₽
17
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
18
Tube, Tie Rod - Spindle art. 0605-961
По запросу
19
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
20
Screw, Cap art. 8020-226
По запросу
21
Рулевой наконечник Arctic Cat art. 1605-022
от 4 284 ₽
22
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
23
Заглушка Arctic Cat art. 3606-799
от 258 ₽
