модель 2009 года
- Модель F570
- Код модели F570 GREEN (S2009F5DFCUSG)

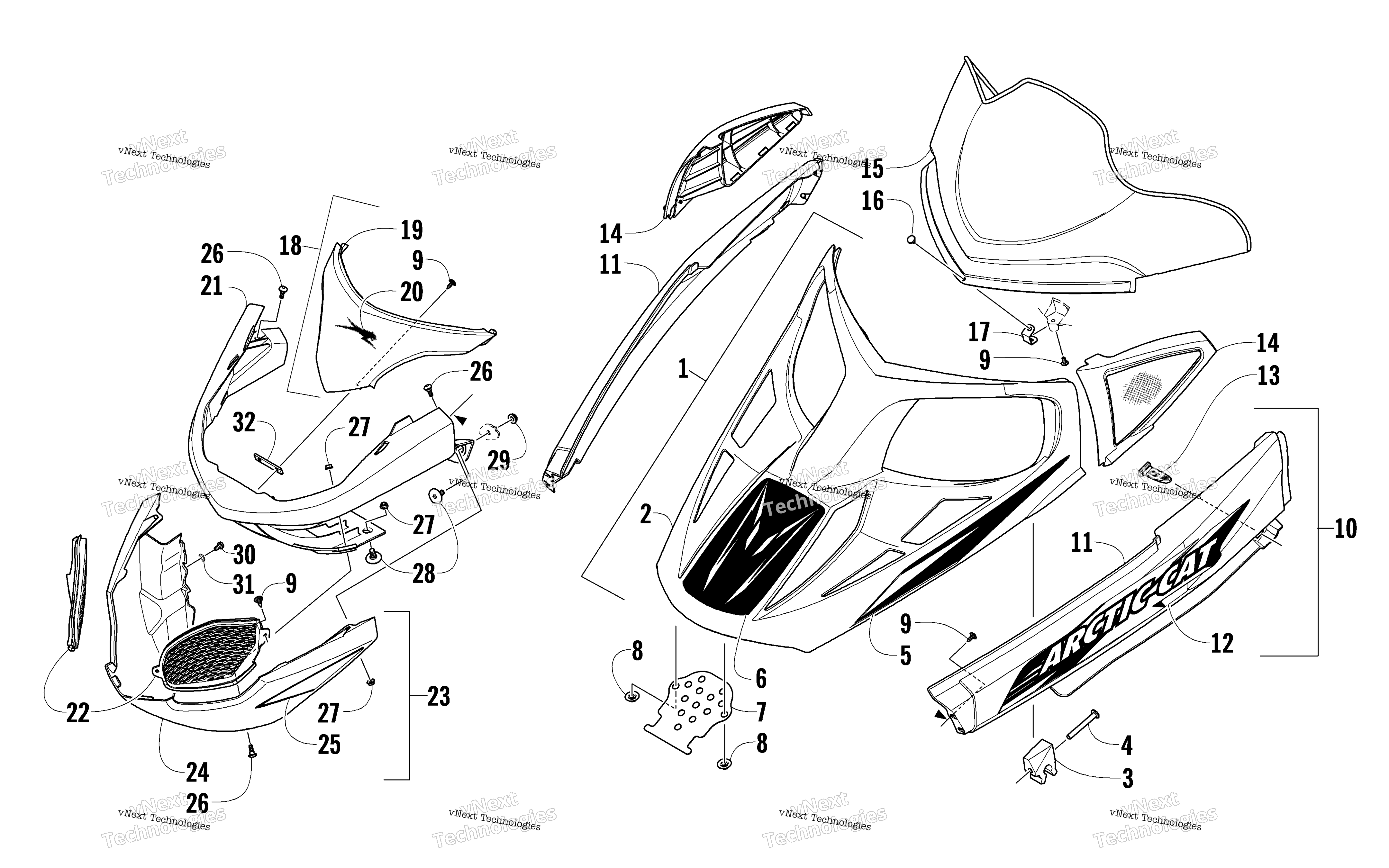

Схема Hood, Windshield, и передний Bumper узла для F570 GREEN (S2009F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Green (inc. 2-6) art. 2718-616
По запросу
2
Hood w/o Decals - Green (inc. 3-4) art. 7999-632
По запросу
3
Крепеж капота правый Arctic Cat art. 1623-614
от 1 796 ₽
3
Clip, Rubber - Hood Hold-Down - Left art. 1623-615
По запросу
4
Палец Arctic Cat art. 1623-610
По запросу
5
Decal, Hood - Right art. 8611-418
По запросу
5
Decal, Hood - Left art. 8611-419
По запросу
6
Decal, Hood - Crest art. 8611-403
По запросу
7
Bracket, Hinge art. 5606-042
По запросу
8
Гайка Arctic Cat art. 1623-469
По запросу
9
Винт-саморез Arctic Cat art. 1623-129
По запросу
10
Spar, Front - w/Decals - Right (inc. 11-12) art. 2718-704
По запросу
10
Spar, Front - w/Decals - Left (inc. 11-12) art. 2718-553
По запросу
11
Spar, Front - w/o Decals - Right - Black art. 4606-884
По запросу
11
Spar, Front - w/o Decals - Left - Black art. 4606-885
По запросу
12
Decal, Front Spar - Left art. 8611-415
По запросу
12
Decal, Front Spar - Right art. 8611-414
По запросу
13
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
14
Bezel, Intake - Left - Green art. 5606-921
По запросу
14
Bezel, Intake - Right - Green art. 5606-920
По запросу
15
Windshield, Low - Tint art. 5606-960
По запросу
16
Пистон 6 мм Arctic Cat art. 1623-677
от 263 ₽
17
Bracket, Windshield - Hold-Down art. 4606-961
По запросу
18
Fascia, Bumper - w/Decals - Upper - Green (inc. 19-20) art. 4606-519
По запросу
19
Fascia, Bumper - Upper - Green art. 4606-519
По запросу
20
Decal, AirCat - Chrome art. 8611-267
По запросу
21
Bumper, Front Black art. 4606-512
По запросу
22
Vent, Bumper - Right - Black art. 4606-604
По запросу
22
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
23
Fascia, Bumper - Lower - w/Decals (inc. 24-25) art. 2718-544
По запросу
24
Нижняя панель бампера Arctic Cat art. 5606-462
от 10 406 ₽
25
Decal, Bumper - Left art. 8611-417
По запросу
25
Decal, Bumper - Right art. 8611-416
По запросу
26
Болт Arctic Cat art. 0423-355
По запросу
27
Гайка Arctic Cat art. 8427-602
от 116 ₽
28
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
29
Гайка Arctic Cat art. 8424-602
от 110 ₽
30
Болт Arctic Cat art. 0623-966
от 168 ₽
31
Шайба Arctic Cat art. 8053-242
По запросу
32
Spacer art. 5606-953
По запросу
