модель 2009 года
- Модель F570
- Код модели F570 GREEN (S2009F5DFCUSG)

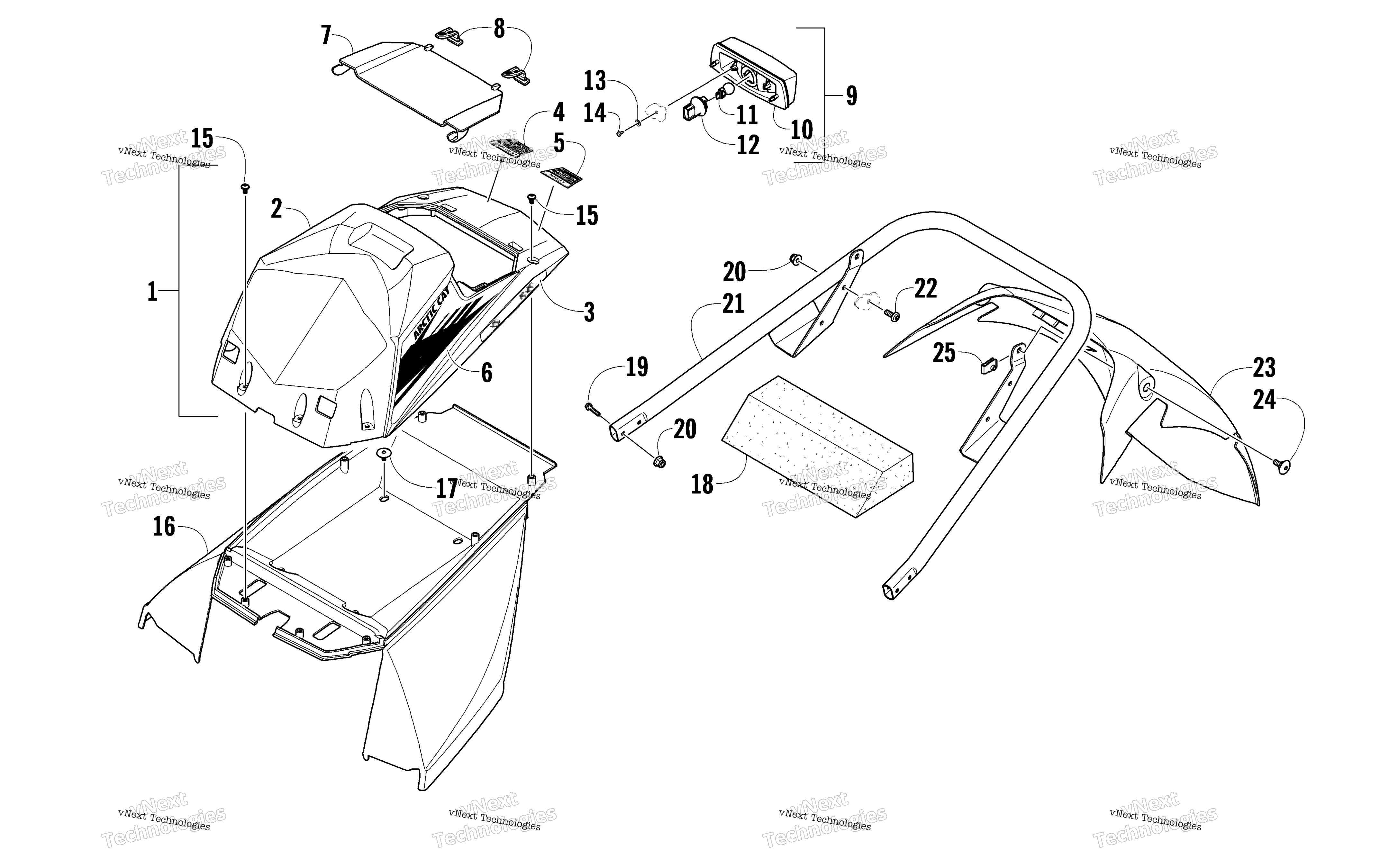

Схема задний Bumper, Storage Box, Snowflap, и Taillight узла для F570 GREEN (S2009F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Box, Storage - w/Decals (inc. 2-6) art. 2718-572
По запросу
2
Box, Storage - w/o Decals (inc. 3-5) art. 2718-470
По запросу
3
Decal, Reflector - Left art. 8611-183
По запросу
3
Decal, Reflector - Right art. 8611-182
По запросу
4
Decal, Warning - Towing (French) (French) art. 7611-432
По запросу
5
Decal, Warning - Towing (English) (English) art. 7611-433
По запросу
6
Decal, Storage Box - Left art. 8611-405
По запросу
6
Decal, Storage Box - Right art. 8611-404
По запросу
7
Lid, Rear Storage Box Black art. 4606-732
По запросу
8
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
9
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
10
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
11
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
12
SOCKET,TAIL LIGHT art. 0409-057
По запросу
13
Washer art. 8050-127
По запросу
14
Screw, Self-Tapping art. 0623-257
По запросу
15
Screw, Self-Tapping art. 1623-661
По запросу
16
FENDER,REAR-ROUTED BLK art. 4706-284
По запросу
17
Винт Arctic Cat art. 0423-101
от 263 ₽
18
Foam, Close-Off - Snowflap art. 0617-552
По запросу
19
Болт Arctic Cat art. 8408-635
от 110 ₽
20
Гайка Arctic Cat art. 8427-602
от 116 ₽
21
Bumper, Rear art. 1707-292
По запросу
22
Винт Arctic Cat art. 8476-616
По запросу
23
SNOWFLAP,W/8611-017 DECAL art. 5606-118
По запросу
24
SCREW, BOX MOUNT art. 0423-416
По запросу
25
Клипса Arctic Cat art. 0423-577
от 168 ₽
