модель 2009 года
- Модель M-8
- Код модели M8 153 LE SNO PRO BLACK (S2009M8HLEUSB)

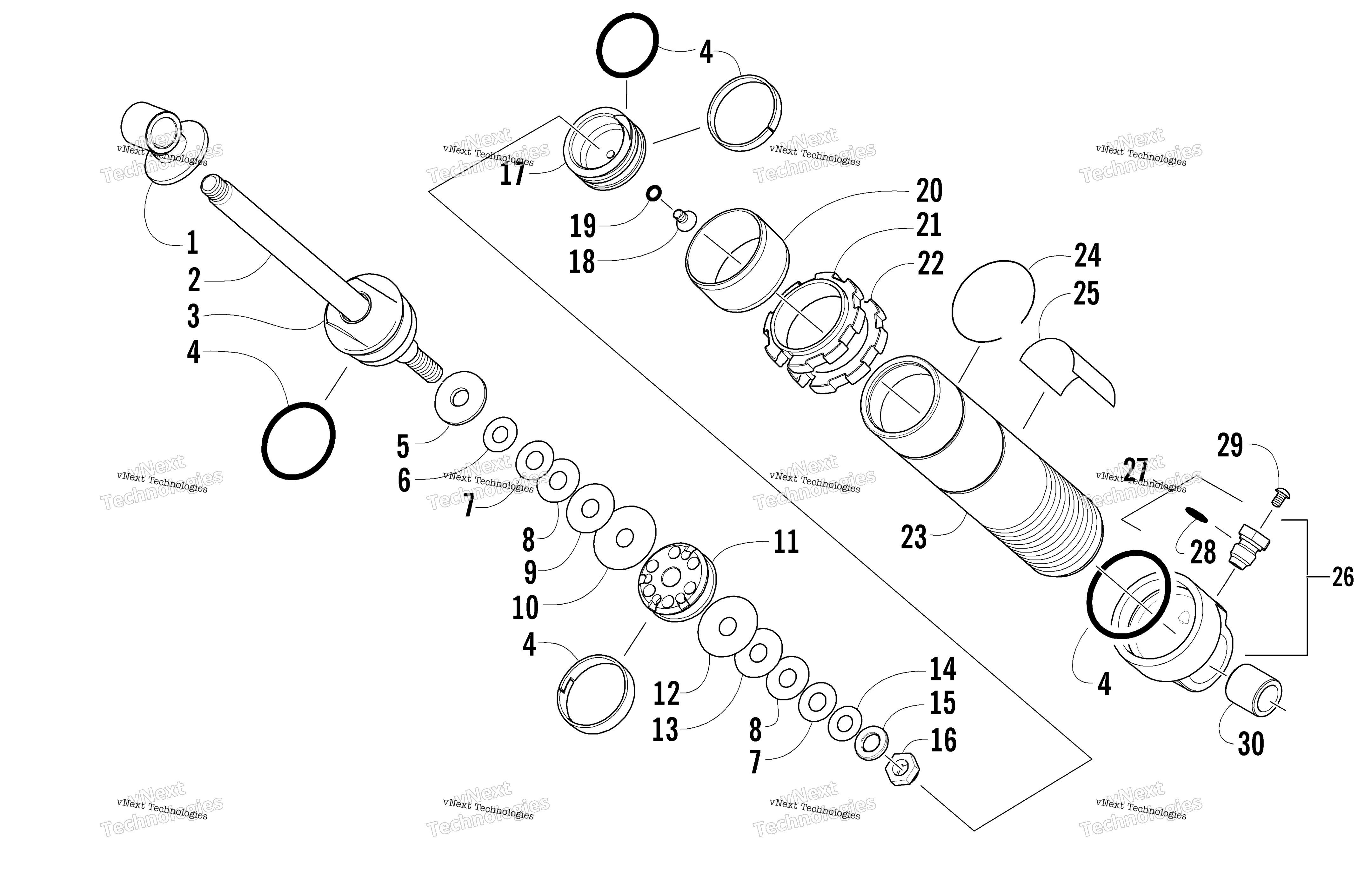

Схема задней части Suspension Front Arm Shock Absorber для M8 153 LE SNO PRO BLACK (S2009M8HLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber art. 1704-351
По запросу
1
Eyelet, Shock art. 0604-625
По запросу
2
SHAFT, CHROME.498 X 5.75" art. 2604-861
По запросу
3
Bearing - Assembly art. 2604-812
По запросу
4
Kit, Seal/Rebuild art. 2604-815
По запросу
5
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
6
Valve, .800X.008 (3/8ID) art. 0603-334
По запросу
7
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
8
стопор КПП art. 0603-881
По запросу
9
Valve, 1.100 x 0.012 in. art. 0603-882
По запросу
10
Valve, 1.300 x 0.012 in. art. 0603-891
По запросу
11
PISTON, 0.059 ORIFICE art. 0603-952
По запросу
12
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
13
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
14
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
15
Washer, Backup art. 0603-389
По запросу
16
Nut, Cap - Fox Shock art. 0603-301
По запросу
17
Piston, Floating Assy art. 2604-816
По запросу
18
Screw, Machine - w/O-Ring (inc. 19) art. 1604-316
По запросу
19
O-Ring (FOX only) art. 1604-425
По запросу
20
Sleeve, Wear art. 2603-246
По запросу
21
Nut, Adjuster art. 2604-840
По запросу
22
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
23
Body, Shock art. 2604-862
По запросу
24
Retainer art. 2603-245
По запросу
25
Decal, Shock art. 2603-475
По запросу
26
End Cap, Shock - Assembly (inc. 27-28) art. 2604-817
По запросу
27
Valve, Pressure - Assembly (inc. 28) art. 0703-341
По запросу
28
O-Ring art. 1604-318
По запросу
29
Screw, Valve art. 0624-097
По запросу
30
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
5639
SEMI-SYN SHOCK OIL-1 QUART Not Illustrated art. 5639-530
По запросу
Другие схемы модели
Задняя часть Suspension Front Arm Shock Absorber
