модель 2009 года
- Модель M-8
- Код модели M8 153 LE SNO PRO BLACK (S2009M8HLEUSB)

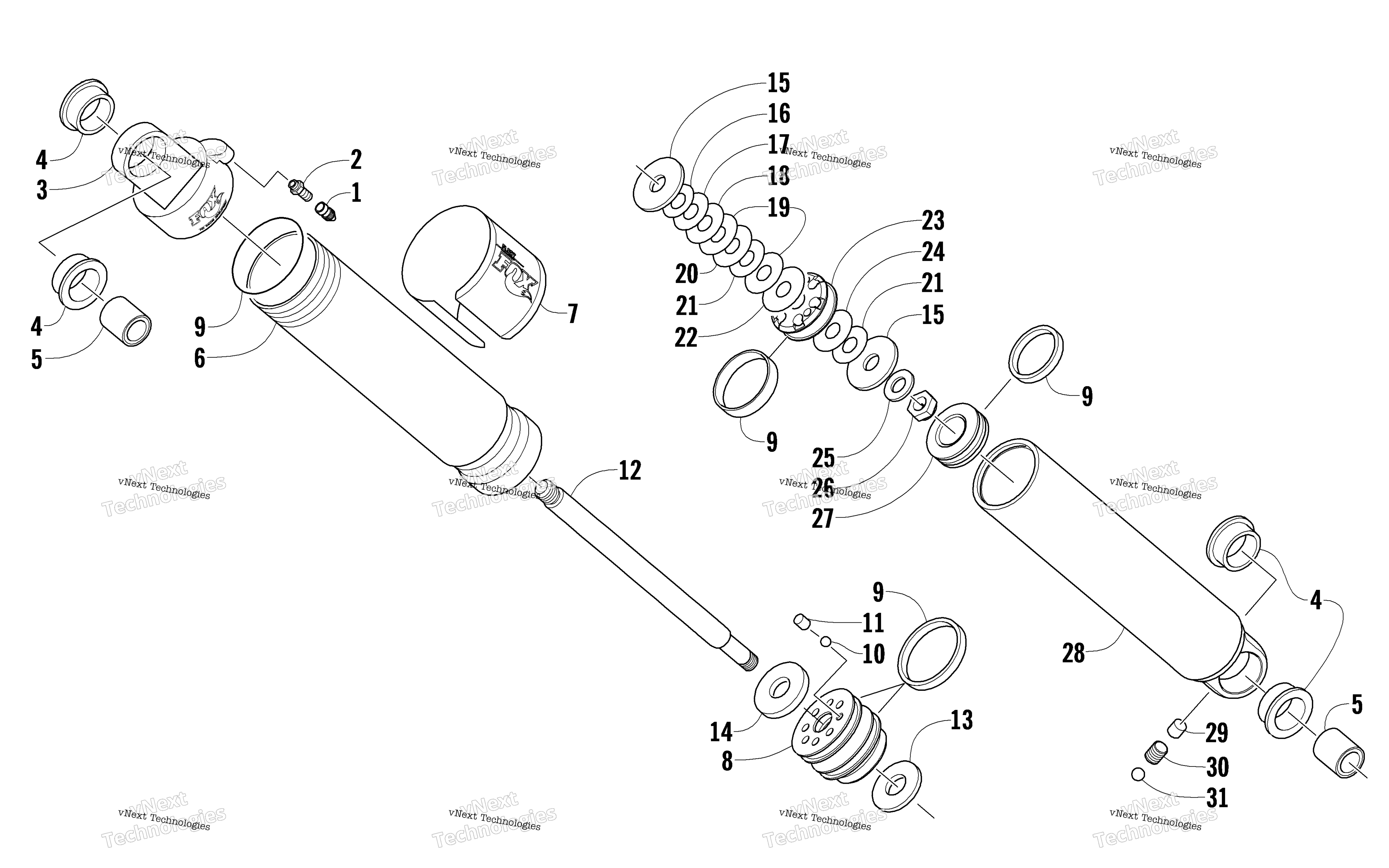

Схема задней части Suspension Rear Arm Shock Absorber для M8 153 LE SNO PRO BLACK (S2009M8HLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
FLOAT FLUID,FOX RACING SHOX-8 OZ Not Illustrated art. 4639-012
По запросу
1
Cap, Air Valve art. 2603-327
По запросу
2
Valve, Air art. 2603-511
По запросу
3
End Cap, Shock art. 3604-319
По запросу
4
Bushing art. 1604-222
По запросу
5
Sleeve art. 2604-223
По запросу
6
Sleeve, Air Assembly-7.915 art. 2603-722
По запросу
7
Decal, Shock art. 2603-610
По запросу
8
Bearing - Assembly Bearing Assembly Rebuild Kit (p/n 2603-498) art. 2603-333
По запросу
9
Kit, Seal/Cap Rebuild art. 2604-796
По запросу
10
Ball, Bleed art. 1604-315
По запросу
11
Screw, Set art. 1603-940
По запросу
12
Rod, Shock art. 3604-320
По запросу
13
Bumper, Internal - Top Out art. 0603-386
По запросу
14
Spacer art. 3604-005
По запросу
15
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
16
Valve, .800X.008 (3/8ID) art. 0603-334
По запросу
17
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
18
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
19
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
20
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
21
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
22
Valve, 1.300 x 0.010 in. art. 0603-350
По запросу
23
Piston, 0.046 in. - Orifice art. 2603-482
По запросу
24
Valve, 1.250 x 0.012 in. art. 0603-883
По запросу
25
Washer, Backup art. 0603-389
По запросу
26
Nut, Cap - Fox Shock art. 0603-301
По запросу
27
Piston, Floating art. 2603-417
По запросу
28
Body, Shock - Lower art. 2603-335
По запросу
29
Plug, Rubber - Valve art. 1604-428
По запросу
30
Screw, Set art. 2603-338
По запросу
31
Ball, Air Valve art. 2603-337
По запросу
5639
SEMI-SYN SHOCK OIL-1 QUART Not Illustrated art. 5639-530
По запросу
