модель 2009 года
- Модель Z1
- Код модели Z1 1100 EFI LXR BLACK (S2009Z1NLXUSB)

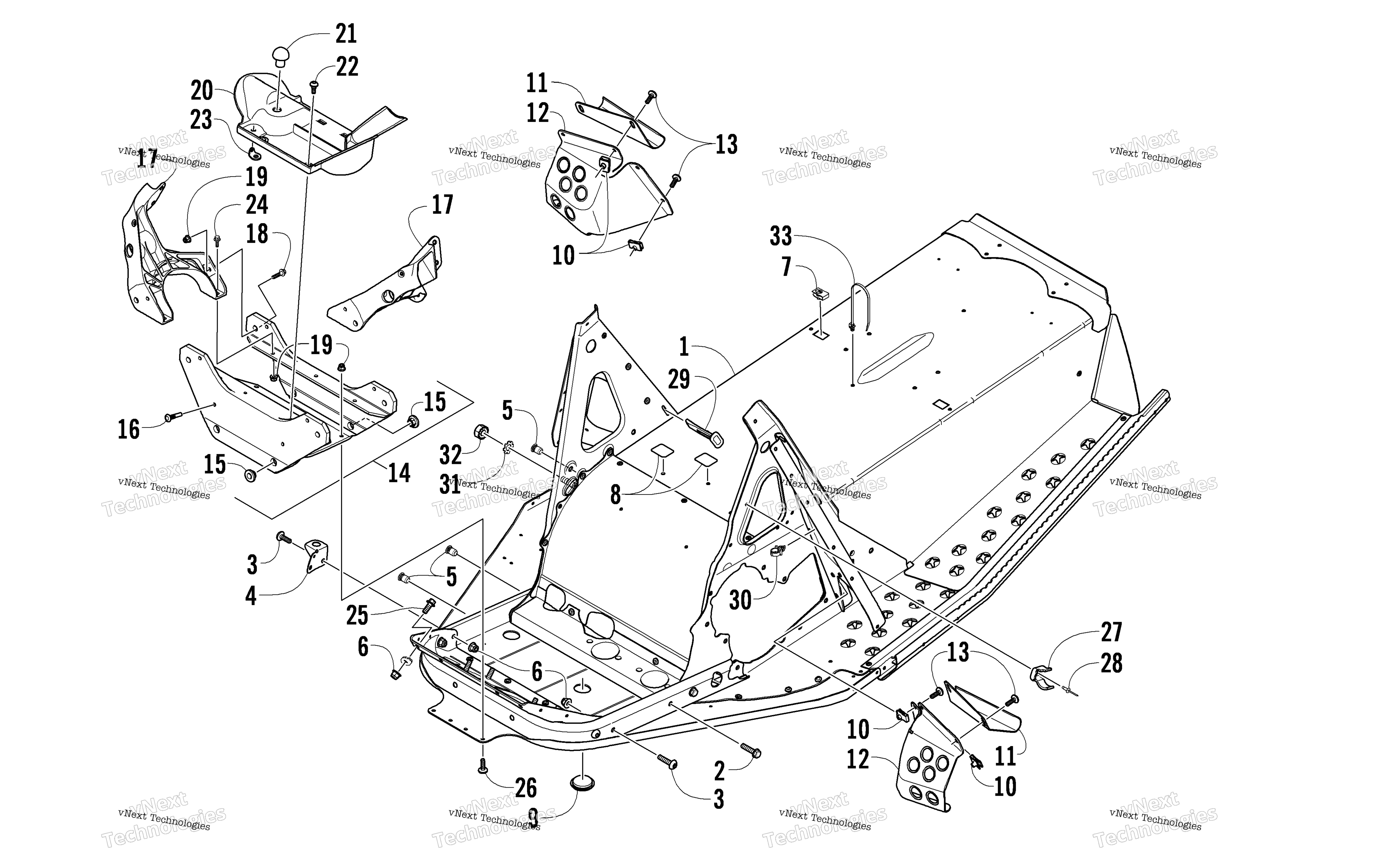

Схема шасси Assembly для Z1 1100 EFI LXR BLACK (S2009Z1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-5 and four No. 6) art. 1707-194
По запросу
2
Screw, Cap art. 1623-428
По запросу
3
Screw, Cap art. 8476-835
По запросу
4
Bracket, Mounting - Resonator art. 1712-139
По запросу
5
Insert art. 0423-391
По запросу
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
7
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
8
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
9
Пробка Arctic Cat art. 1623-625
от 221 ₽
10
Клипса Arctic Cat art. 0423-577
от 168 ₽
11
Bracket, Toe Hook - Right art. 3606-920
По запросу
11
Bracket, Toe Hook - Left art. 3606-921
По запросу
12
Shield, Toe - Right art. 3606-710
По запросу
12
Shield, Toe - Left art. 3606-711
По запросу
13
Screw, Machine art. 8471-616
По запросу
14
Bracket, Front Suspension Mounting - w/Bushings (inc. 15-16) art. 1707-340
По запросу
15
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
16
Bolt, Ribbed art. 1623-443
По запросу
17
Frame, Mounting - Shock - Left art. 0607-807
По запросу
17
Frame, Mounting - Shock - Right art. 0607-806
По запросу
18
Болт Arctic Cat art. 8408-625
от 116 ₽
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
Close-Off, Front End art. 4606-308
По запросу
21
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
22
Винт Arctic Cat art. 0423-557
от 110 ₽
23
Bracket, Retaining art. 4606-770
По запросу
24
Болт Arctic Cat art. 8408-620
от 190 ₽
25
Болт Arctic Cat art. 8408-820
от 110 ₽
26
Болт Arctic Cat art. 8476-620
По запросу
27
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
28
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
29
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
29
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
30
Clip, Routing Optional art. 0623-101
По запросу
31
Washer, Lock art. 8053-212
По запросу
32
Nut art. 0623-038
от 110 ₽
33
Tie, Cable - Push Mount art. 0623-677
По запросу
