модель 2009 года
- Модель Z1
- Код модели Z1 1100 EFI LXR BLACK (S2009Z1NLXUSB)

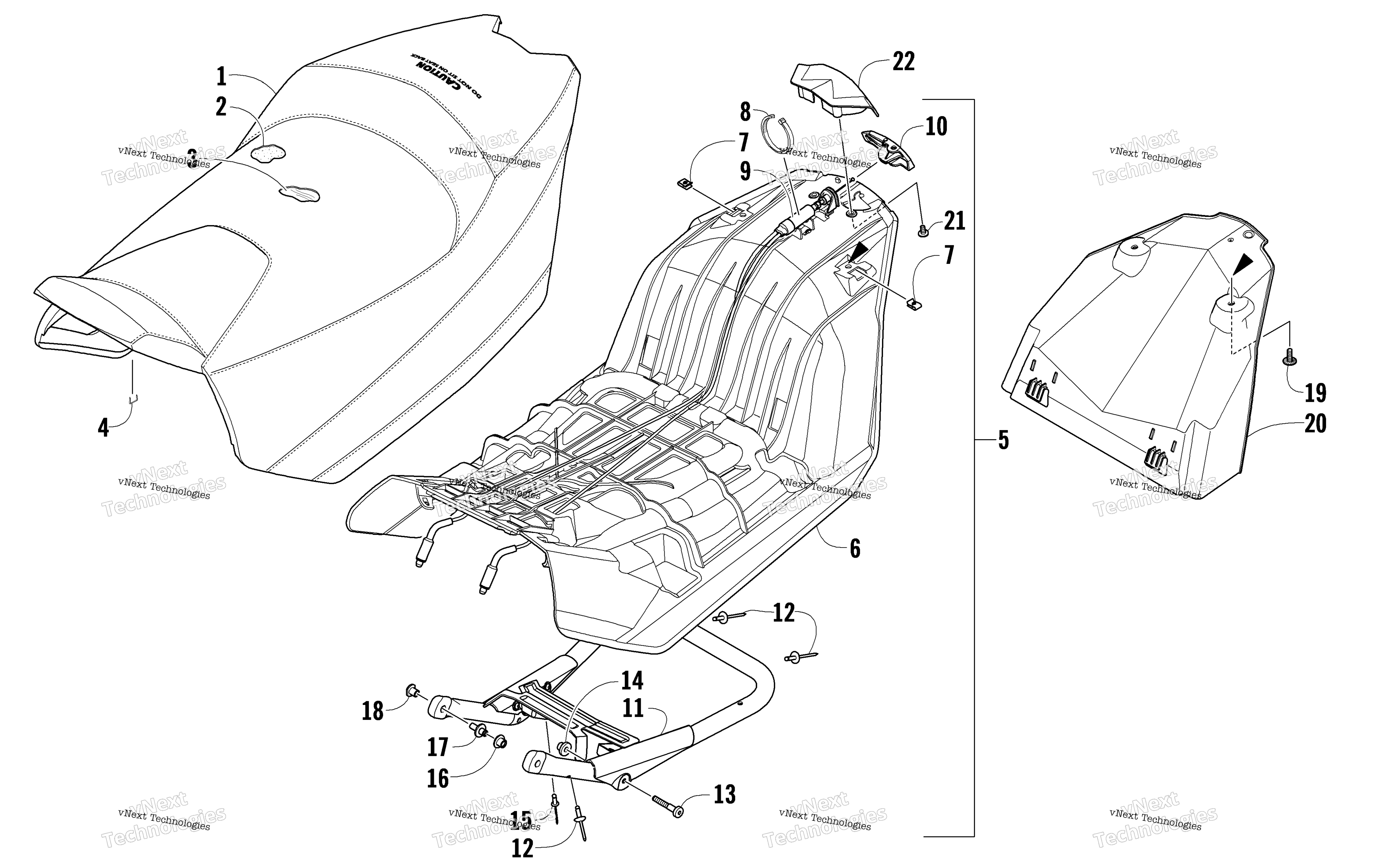

Схема сиденья Assembly для Z1 1100 EFI LXR BLACK (S2009Z1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 7800-157
По запросу
1
Cover, Seat art. 4706-241
По запросу
2
Foam, Seat art. 0617-570
По запросу
3
Pad, Seat Heater art. 0609-869
По запросу
4
Staple art. 0624-528
По запросу
5
Seat-Base - Assembly (inc. 6-18) art. 4706-265
По запросу
6
Seat-Base art. 5606-591
По запросу
7
CLIP, TINERMAN -C07508-8A-4 art. 0423-060
По запросу
8
Зажим Arctic Cat art. 0123-788
По запросу
9
Cable, Seat Adjuster art. 5606-592
По запросу
10
Lever, Seat Adjuster Cable art. 4606-380
По запросу
11
Frame, Seat art. 3706-886
По запросу
12
Rivet art. 8061-688
По запросу
13
Pin, Slide - Bottom art. 4606-338
По запросу
14
Втулка сиденья Arctic Cat art. 1623-524
от 473 ₽
15
Rivet art. 1623-130
По запросу
16
Втулка Arctic Cat art. 1623-525
от 420 ₽
17
Pin, Slide - Top art. 4606-339
По запросу
18
Nut, Slide Pin art. 1623-542
По запросу
19
Винт Arctic Cat art. 2623-164
от 368 ₽
20
Panel, Seat-Base art. 4606-225
По запросу
21
Screw, Self-Tapping art. 1623-463
По запросу
22
Housing, Cable - Seat Adjuster art. 4606-345
По запросу
