модель 2010 года
- Модель 500 Sno Pro
- Код модели 500 SNO PRO GREEN (S2010ACCPRUSG)

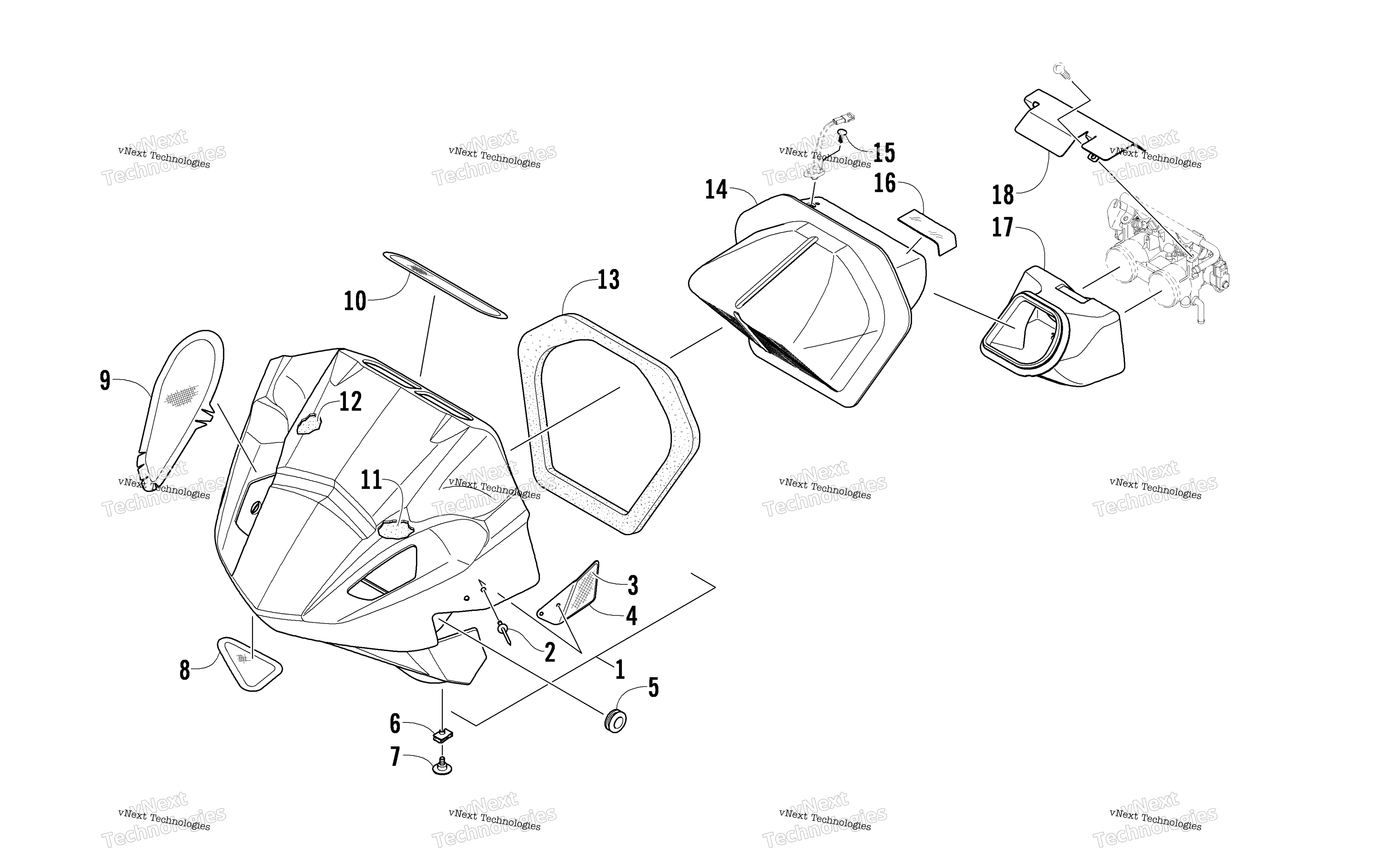

Схема Воздушный Silencer узла для 500 SNO PRO GREEN (S2010ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Bumper, Front/Air Silencer (inc. 2-4) art. 3718-373
По запросу
2
Клепка art. 8061-508
По запросу
3
Decal, Reflector - Left Amber art. 9611-039
По запросу
3
Decal, Reflector - Right Amber art. 9611-038
По запросу
4
Bracket, Mounting - Reflector - Left art. 6606-265
По запросу
4
Bracket, Mounting - Reflector - Right art. 6606-264
По запросу
5
Grommet art. 1623-256
По запросу
6
Клипса Arctic Cat art. 0423-577
от 168 ₽
7
Болт Arctic Cat art. 0423-355
По запросу
8
Screen, Air Intake - Lower Left art. 5606-841
По запросу
8
Screen, Air Intake - Lower Right art. 5606-840
По запросу
9
Screen, Air Intake - Upper Left art. 5606-839
По запросу
9
Screen, Air Intake - Upper Right art. 5606-838
По запросу
10
Screen, Air Intake - Upper Center art. 5606-826
По запросу
11
Foam, Air Intake - Left art. 0617-611
По запросу
11
Foam, Air Intake - Right art. 0617-610
По запросу
12
Foam, Air Intake - Upper Left art. 0617-613
По запросу
12
Foam, Air Intake - Upper Right art. 0617-612
По запросу
13
Seal, Foam art. 0617-594
По запросу
14
Intake, Air art. 6606-161
По запросу
15
Clip, Retaining art. 0623-165
По запросу
16
Foil, Protective art. 2606-554
По запросу
17
EXTENSION,INTAKE-EFI 500 AA art. 2670-112
По запросу
18
KIT,UPDATE-THROTTLE BODY art. 0637-346
По запросу
