модель 2010 года
- Модель 500 Sno Pro
- Код модели 500 SNO PRO GREEN (S2010ACCPRUSG)

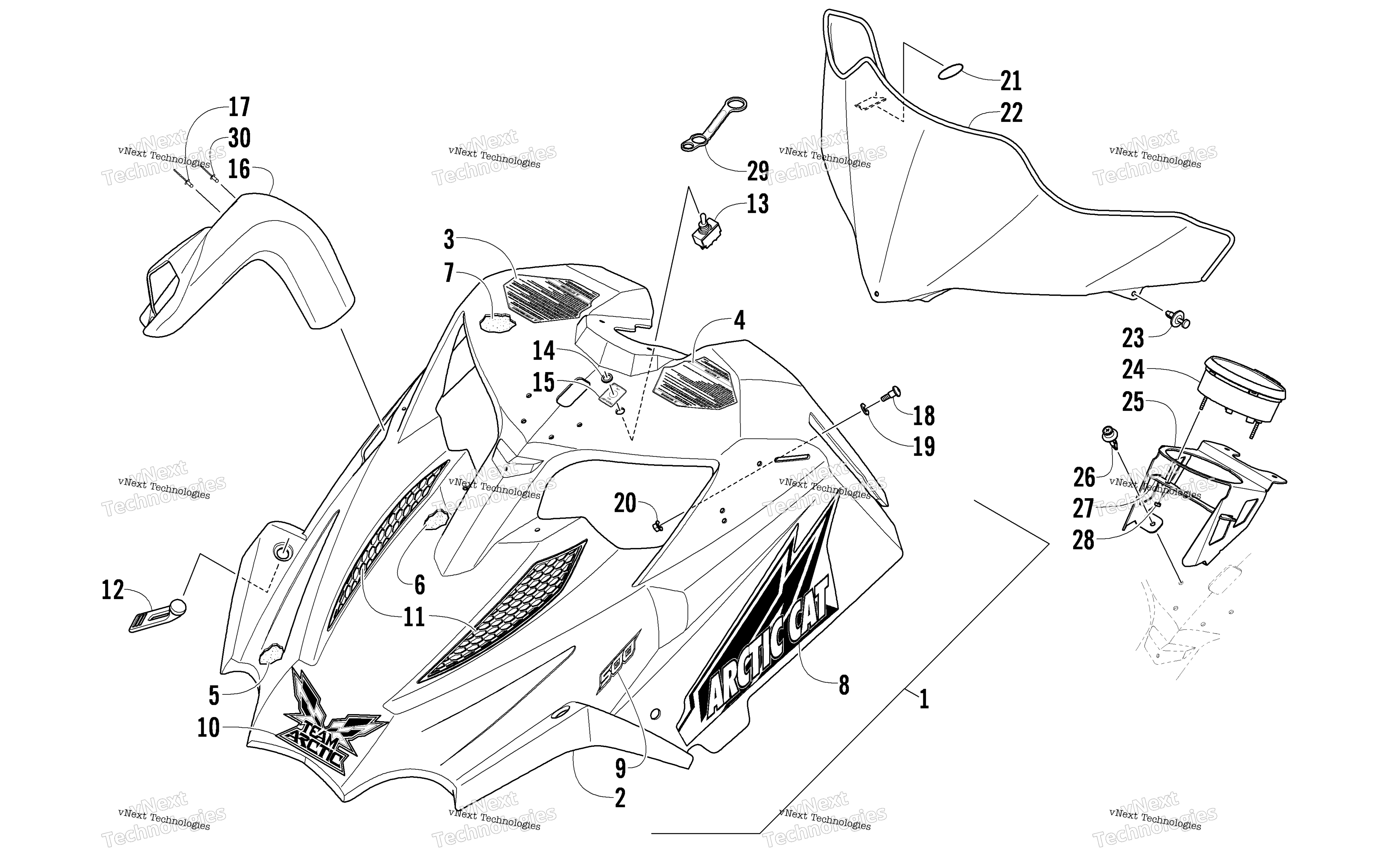

Схема Hood и Windshield узла для 500 SNO PRO GREEN (S2010ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Green (inc. 2-10) art. 2718-916
По запросу
2
Hood w/o Decals - Green (inc. 3-7) art. 2718-759
По запросу
3
Decal, Caution/Warning - French art. 8611-302
По запросу
4
Decal, Caution/Warning - English art. 8611-303
По запросу
5
Foam, Hood - Right art. 0617-576
По запросу
5
Foam, Hood - Left art. 0617-577
По запросу
6
Foam, Hood - Center art. 0617-579
По запросу
7
Foam, Hood - Rear art. 0617-578
По запросу
8
Decal, Hood - Lower - “Arctic Cat” - Right art. 9611-016
По запросу
8
Decal, Hood - Lower - “Arctic Cat” - Left art. 9611-017
По запросу
9
Decal, Hood - "500" art. 9611-018
По запросу
10
Decal, Hood - Crest art. 8611-682
По запросу
11
Решетка капота левая Arctic Cat art. 4606-615
от 3 161 ₽
11
Решетка воздуховода art. 4606-614
По запросу
12
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
13
Switch (inc. 14) art. 0609-904
По запросу
14
Nut art. 0609-905
По запросу
15
Decal, Switch - Headlight art. 9611-054
По запросу
16
Duct, Brake art. 5606-641
По запросу
17
Rivet art. 0623-778
По запросу
18
Болт Arctic Cat art. 0423-356
от 168 ₽
19
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
20
Гайка Arctic Cat art. 0423-540
По запросу
21
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
22
Windshield art. 5606-867
По запросу
23
Клипса Arctic Cat art. 0623-362
от 90 ₽
24
Speedometer/Tachometer art. 0620-353
По запросу
25
Bracket, Mounting - Speedometer/Tachometer art. 4706-526
По запросу
26
Клипса Arctic Cat art. 0423-535
от 263 ₽
27
Plate, Backing art. 4706-527
По запросу
28
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
29
Wrench Optional art. 0644-566
По запросу
30
RIVET,BLIND (3/16 X .157-.472 GRIP) art. 0423-425
По запросу
