модель 2010 года
- Модель Crossfire 800
- Код модели CF8 LE BLACK (S2010CFHLEUSB)

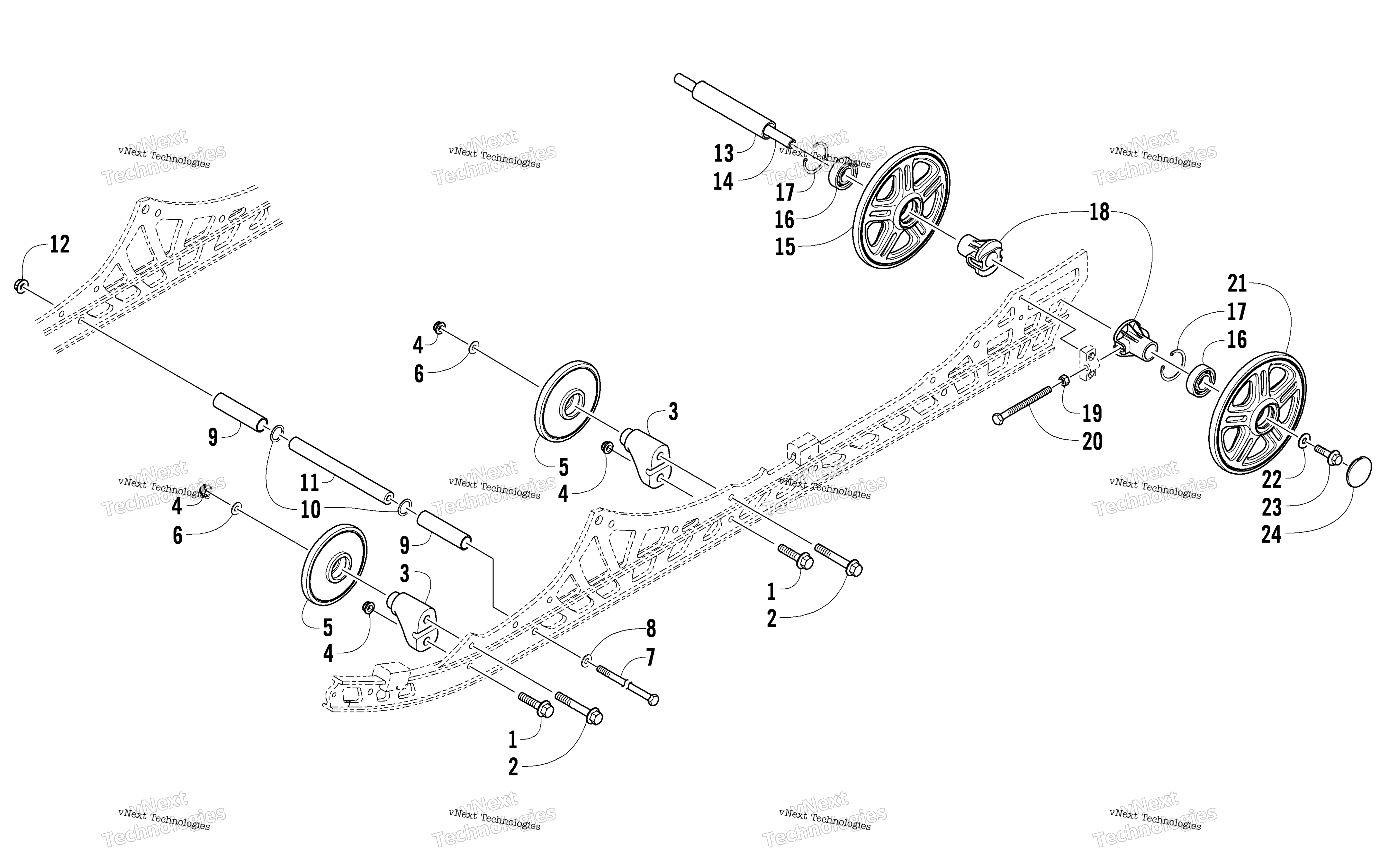

Схема Idler колесо узла для CF8 LE BLACK (S2010CFHLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
2
Болт art. 8020-142
По запросу
3
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
4
Гайка Arctic Cat art. 8047-426
По запросу
5
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 4 шт.
Подписаться
6
Шайба Arctic Cat art. 8450-133
от 116 ₽
7
Screw, Cap art. 1623-037
По запросу
8
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
9
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
10
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
11
Axle art. 3604-080
По запросу
12
Гайка Arctic Cat art. 8047-490
от 168 ₽
13
Втулка вала задних роликов Arctic Cat art. 1604-810
от 4 694 ₽
14
Ось задняя Arctic Cat art. 2604-283
от 3 675 ₽
15
Wheel, Idler (inc. 16-17) art. 3604-073
По запросу
16
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
17
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
18
BUSHING,ADJUSTER-MACH art. 1704-489
По запросу
19
Гайка Arctic Cat art. 0123-150
от 116 ₽
20
Screw, Cap art. 0124-310
По запросу
21
Wheel, Idler (inc. 16-17) art. 3604-073
По запросу
22
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
23
Screw, Cap art. 1623-248
По запросу
24
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
