модель 2010 года
- Модель Crossfire 800
- Код модели CF8 LE BLACK (S2010CFHLEUSB)

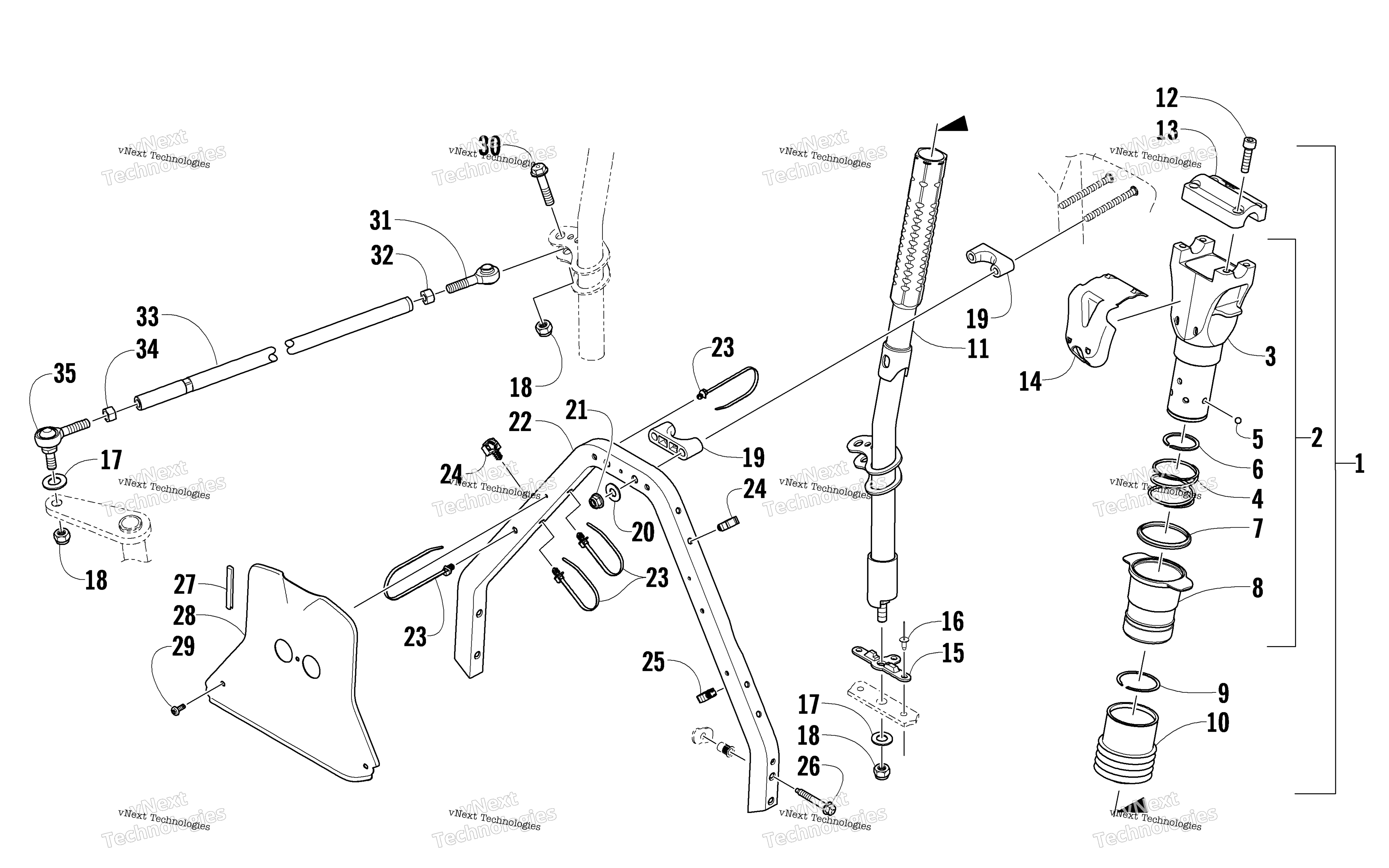

Схема рулевого управления Post Assembly для CF8 LE BLACK (S2010CFHLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Рулевая колонка Arctic Cat art. 1705-356
По запросу
2
Block, Adjusting - Assembly (inc. 3-8) art. 0705-985
По запросу
3
Block, Adjusting art. 0605-713
По запросу
4
Spring, Compression art. 0605-715
По запросу
5
Bearing, Ball art. 0605-714
По запросу
6
Ring, Retaining art. 1623-506
По запросу
7
Сальник рулевого вала Arctic Cat art. 0605-852
По запросу
8
Collar, Slide art. 1705-283
По запросу
9
Ring, Retaining art. 1623-507
По запросу
10
Sleeve, Protective art. 0605-992
По запросу
11
Post, Steering - Painted Black art. 1705-355
По запросу
12
Screw, Cap art. 1623-753
По запросу
13
Крепление руля верхнее Arctic Cat art. 1605-175
от 2 000 ₽
14
Cover, Adjusting Block art. 0605-867
По запросу
15
Stop, Steering Post art. 0605-943
По запросу
16
Rivet art. 8060-888
По запросу
17
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
18
Гайка Arctic Cat art. 0623-025
от 326 ₽
19
Block, Mounting - Steering Post art. 0605-576
По запросу
20
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
21
Гайка Arctic Cat art. 8047-426
По запросу
22
TUBE,SUPPORT-STEERING POST-MACH/FORMED art. 1705-260
По запросу
23
Tie, Cable - Push Mount art. 0623-677
По запросу
24
Clip, Routing art. 1623-406
По запросу
25
Clip, Routing art. 1623-717
По запросу
26
Screw, Cap art. 1623-482
По запросу
27
Trim art. 0706-371
По запросу
28
PANEL,CLOSE OUT-FORMED art. 5606-501
По запросу
29
Screw, Self-Tapping art. 1623-353
По запросу
30
SCREW,CAP-HH 3/8-24X1.50 G5 Z&Y art. 8004-225
По запросу
31
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-010
от 1 849 ₽
32
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
33
Tube, Tie Rod art. 0605-994
По запросу
34
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
35
Rod End, Left Hand - 3/8-24 w/Stud art. 1605-011
от 1 677 ₽
