модель 2011 года
- Модель F570
- Код модели F570 ORANGE (S2011F5DFCUSO)

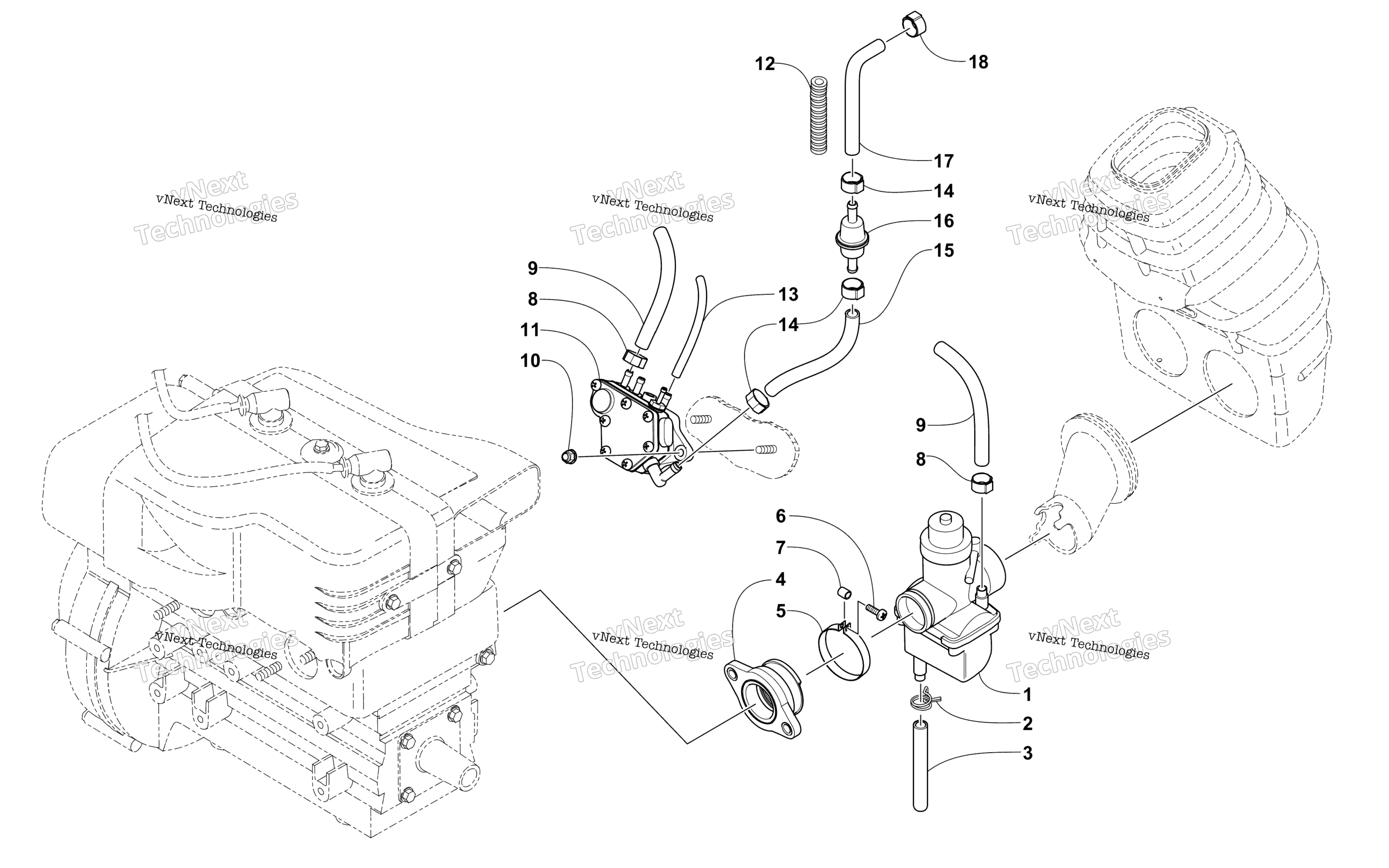

Схема карбюратора And Fuel Pump Assembly для F570 ORANGE (S2011F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly - VM34-631 art. 2670-155
По запросу
2
Clamp, Hose art. 0623-652
По запросу
3
Hose, Drain - 1.5 in. art. 0610-442
По запросу
4
Патрубок впускной Arctic Cat art. 0115-544
от 944 ₽
Аналог
Адаптор карбюратора Arctic Cat / Yamaha / Polaris / Ski-Doo
art. 07-100-13
944 ₽
Требуется 2 шт.
5
Clamp art. 0109-709
По запросу
6
Screw art. 6505-819
По запросу
7
Spacer art. 0670-210
По запросу
8
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
9
Hose, Gasline - 25 ft art. 0610-772
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
Топливный насос Arctic Cat art. 1670-262
от 5 060 ₽
12
Conduit, Flexible - 5 ft art. 0619-776
По запросу
13
Hose, Impulse - 25’ art. 0610-007
По запросу
14
Clamp, Hose art. 0610-563
По запросу
15
Hose, Fuel - 10 ft art. 0610-971
По запросу
16
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
17
Hose, Gasline art. 0610-818
По запросу
18
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
