модель 2011 года
- Модель F570
- Код модели F570 ORANGE (S2011F5DFCUSO)

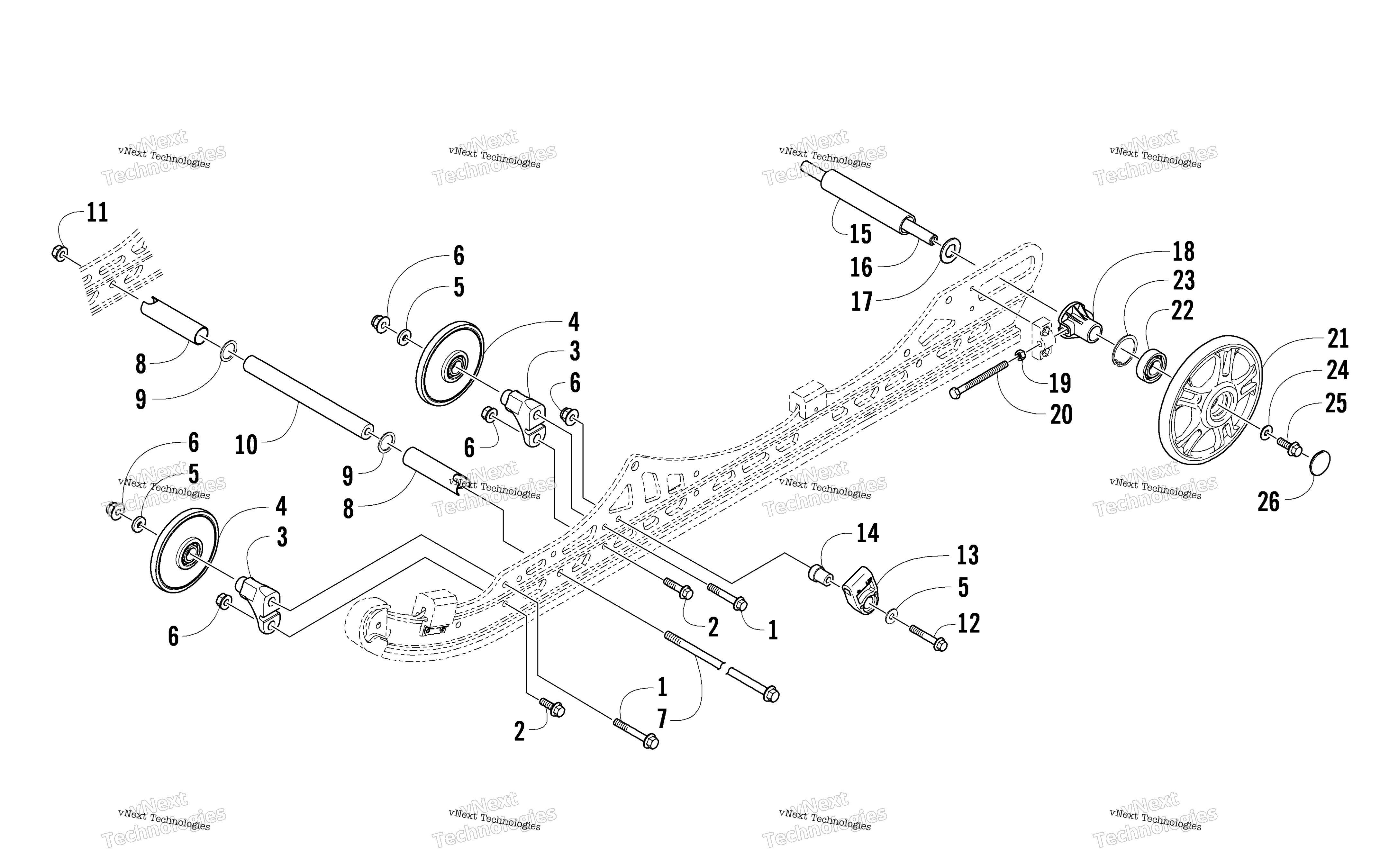

Схема Idler колесо узла для F570 ORANGE (S2011F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8408-880
от 326 ₽
2
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
3
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
4
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 4 шт.
Подписаться
5
Шайба Arctic Cat art. 8450-133
от 116 ₽
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 10 шт.
7
Болт Arctic Cat art. 1423-431
По запросу
8
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
9
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
10
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
11
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
12
Screw, Cap art. 8408-850
По запросу
13
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
14
Block, Slide art. 3604-204
По запросу
15
Spacer, Rear Wheel art. 3604-472
По запросу
16
Axle, Rear art. 3604-300
По запросу
17
Washer art. 0623-921
По запросу
18
Bushing, Adjuster - 3 Wheel - Short - MACH art. 1704-490
По запросу
19
Гайка Arctic Cat art. 8042-486
от 263 ₽
20
Screw, Cap art. 0124-310
По запросу
21
Wheel, Idler - White (inc. 22-23) art. 3604-298
По запросу
22
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
23
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
24
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
25
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
26
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
