модель 2011 года
- Модель M-8
- Код модели M8 162 BLACK (S2011M8HEKUSB)

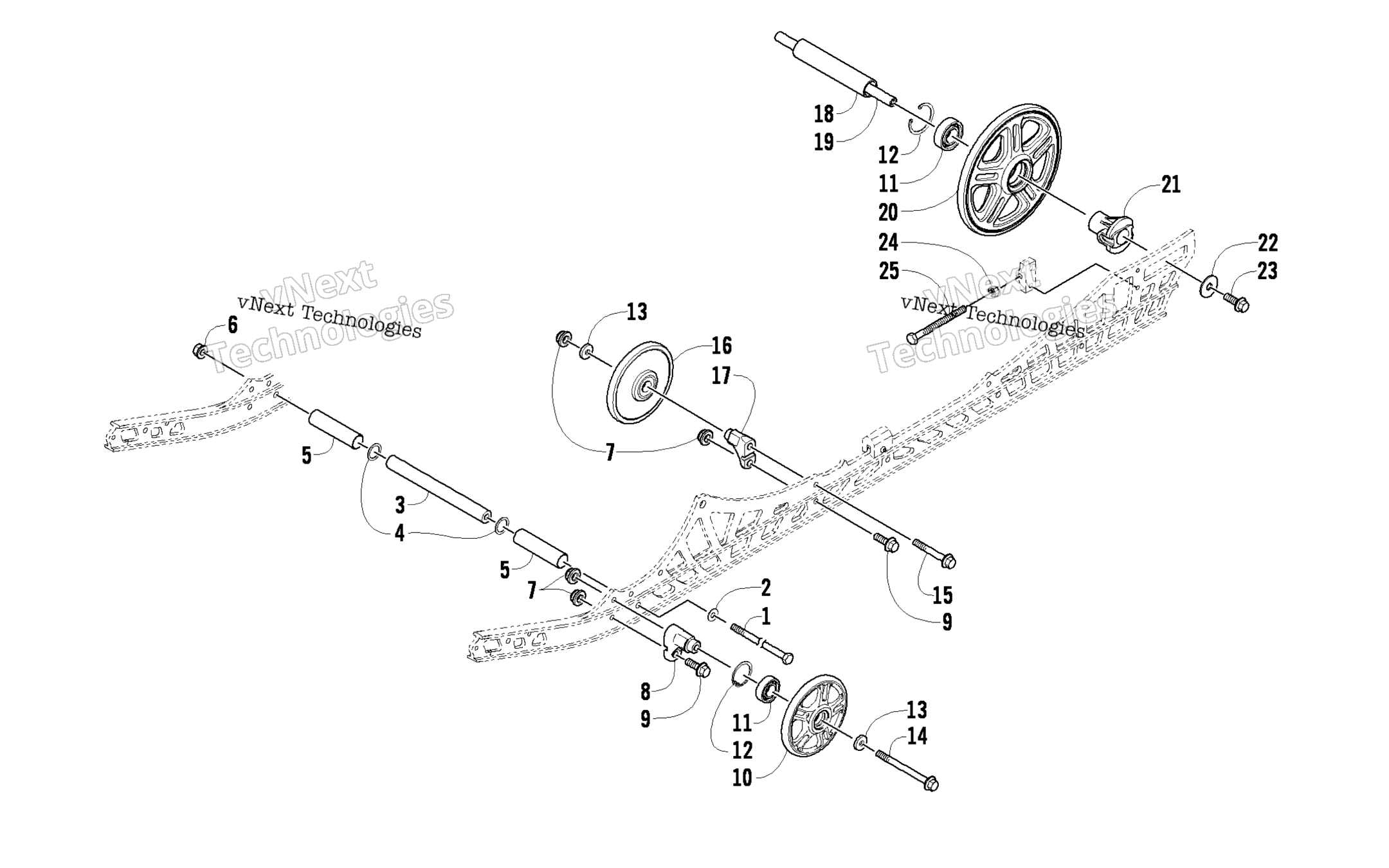

Схема Idler колесо узла для M8 162 BLACK (S2011M8HEKUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 1623-037
По запросу
2
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
3
Axle art. 3604-080
По запросу
4
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
5
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
6
Гайка Arctic Cat art. 8047-490
от 168 ₽
7
Гайка Arctic Cat art. 8047-426
По запросу
8
Block, Mounting - Idler Wheel art. 3604-207
По запросу
9
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
10
Ролик гусеницы Arctic Cat art. 3604-386
По запросу
11
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
12
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
13
Шайба Arctic Cat art. 8450-133
от 116 ₽
14
Screw, Cap art. 8020-140
По запросу
15
Болт art. 8020-142
По запросу
16
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 2 шт.
Подписаться
17
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
18
Втулка вала задних роликов Arctic Cat art. 1604-810
от 4 694 ₽
19
Axle, Rear Wheel art. 3604-399
По запросу
20
Wheel, Idler (inc. 11-12) art. 3604-073
По запросу
21
BUSHING,ADJUSTER-MACH art. 1704-489
По запросу
22
Washer art. 1623-738
По запросу
23
Screw, Cap art. 1623-248
По запросу
24
Гайка Arctic Cat art. 0123-150
от 116 ₽
25
Screw, Cap art. 0124-310
По запросу
