модель 2011 года
- Модель M-8
- Код модели M8 162 BLACK (S2011M8HEKUSB)

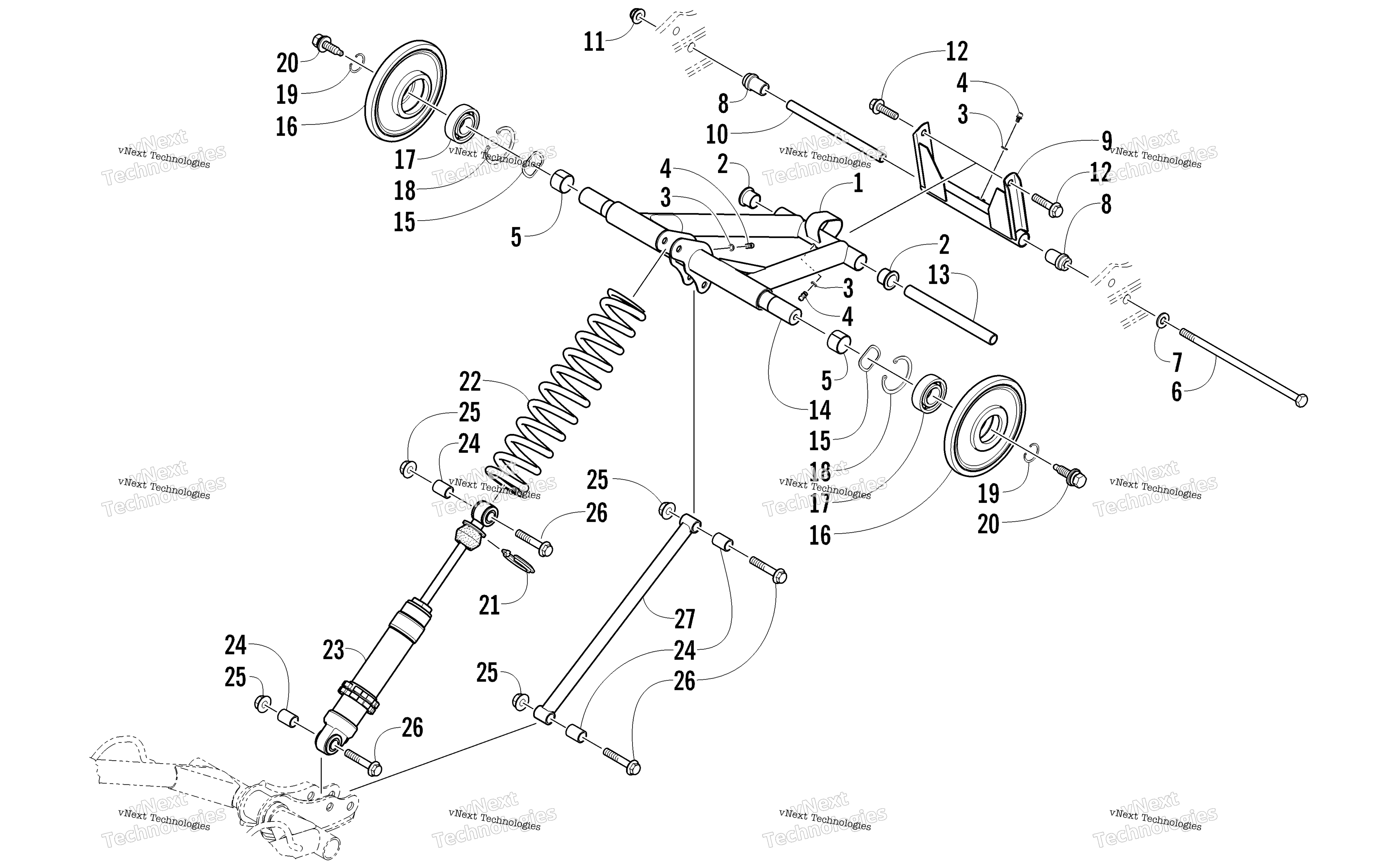

Схема задней части Suspension Rear Arm Assembly для M8 162 BLACK (S2011M8HEKUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler Green (inc. 2, two No. 3-4, and 5) art. 1704-646
По запросу
2
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
3
WASHER- GREASE FITTING art. 1623-011
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Втулка задней подвески Arctic Cat art. 2604-852
от 1 491 ₽
6
Screw, Cap art. 1623-037
По запросу
7
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
8
Втулка Arctic Cat art. 2604-664
от 7 802 ₽
9
Arm, Rear Green (inc. one No. 3-4) art. 1704-648
По запросу
10
Ось рычага задней подвески Arctic Cat art. 2604-663
от 2 310 ₽
11
Гайка Arctic Cat art. 8047-490
от 168 ₽
12
Screw, Cap art. 1623-503
По запросу
13
Axle, Aluminum art. 2604-176
По запросу
14
Axle, Inner Carriage art. 3604-254
По запросу
15
Washer, Wave art. 1623-692
По запросу
16
Ролик подвески 162 мм Arctic Cat art. 2604-699
от 5 778 ₽
Аналог
5 778 ₽
Требуется 2 шт.
17
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
18
Ring, Retaining art. 0123-798
По запросу
19
Ring, Retaining art. 1623-690
По запросу
20
Screw, Cap art. 1623-166
По запросу
21
Retainer, Spring art. 3604-200
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
22
Spring Green art. 1704-936
По запросу
23
Shock Absorber art. 2704-024
По запросу
24
Sleeve art. 1604-139
По запросу
25
Nut, Hex - Thin Lock art. 8041-486
По запросу
26
Screw, Cap art. 8020-226
По запросу
27
Link, Rear Shock Green art. 1704-683
По запросу
