модель 2011 года
- Модель Z1 Turbo
- Код модели Z1 TURBO LXR LTD GREEN (S2011Z1NTXUSG)

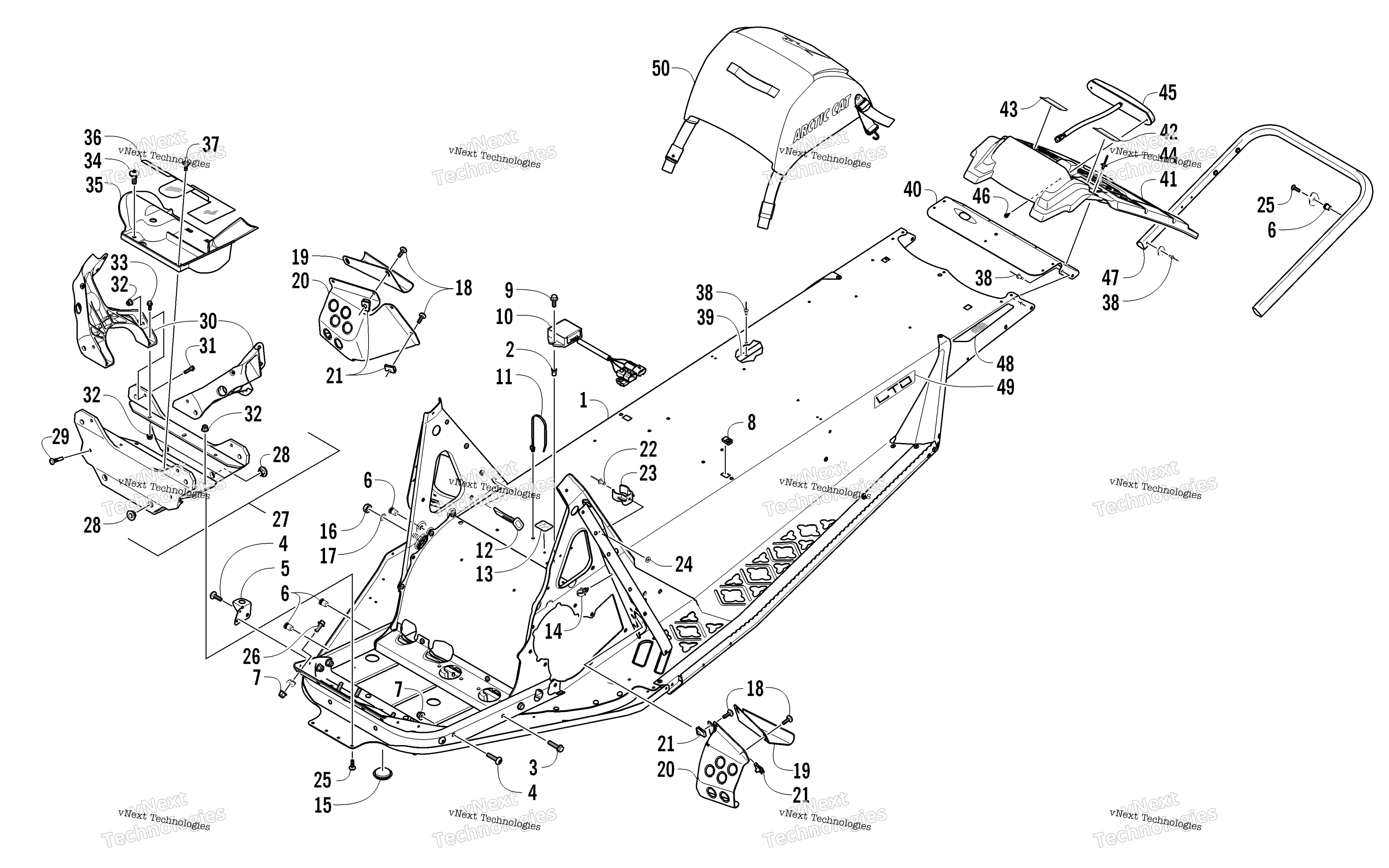

Схема Chassis, задний Bumper, и Snowflap узла для Z1 TURBO LXR LTD GREEN (S2011Z1NTXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly Black (inc. 2-6 and four No. 7) art. 1707-416
По запросу
2
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
3
Screw, Cap art. 1623-428
По запросу
4
Screw, Cap art. 8476-835
По запросу
5
Bracket, Mounting - Resonator art. 1712-139
По запросу
6
Insert art. 0423-391
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
9
Screw, Cap art. 8408-516
По запросу
10
Реле регулятор Arctic Cat art. 0630-255
от 10 730 ₽
11
Tie, Cable - Push Mount art. 0623-677
По запросу
12
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
12
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
13
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
14
Clip, Routing Optional art. 0623-101
По запросу
15
Пробка Arctic Cat art. 1623-625
от 221 ₽
16
Nut art. 0623-038
от 110 ₽
17
Washer, Lock art. 8053-212
По запросу
18
Screw, Machine art. 8471-616
По запросу
19
Bracket, Toe Hook - Left - Black art. 3706-505
По запросу
19
Bracket, Toe Hook - Right - Black art. 3706-504
По запросу
20
Shield, Toe - Right - Black art. 3706-502
По запросу
20
Shield, Toe - Left - Black art. 3706-503
По запросу
21
Клипса Arctic Cat art. 0423-577
от 168 ₽
22
Заклепка Arctic Cat art. 8061-708
от 168 ₽
23
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
24
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
25
Болт Arctic Cat art. 8476-620
По запросу
26
Болт Arctic Cat art. 8408-820
от 110 ₽
27
Bracket, Front Suspension Mounting - w/Bushings (inc. 28-29) art. 1707-340
По запросу
28
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
29
Bolt, Ribbed art. 1623-443
По запросу
30
Frame, Mounting - Shock - Right art. 0607-806
По запросу
30
Frame, Mounting - Shock - Left art. 0607-807
По запросу
31
Болт Arctic Cat art. 8408-625
от 116 ₽
32
Гайка Arctic Cat art. 8427-602
от 116 ₽
33
Болт Arctic Cat art. 8408-620
от 190 ₽
34
Винт Arctic Cat art. 0423-557
от 110 ₽
35
Close-Off, Front End art. 4606-308
По запросу
36
Foil, Protective art. 5606-596
По запросу
37
Винт Arctic Cat art. 8476-616
По запросу
38
Заклепка Arctic Cat art. 8060-706
от 116 ₽
39
Support, Tunnel - Right art. 6606-056
По запросу
40
End Cap, Tunnel Black art. 4706-667
По запросу
41
SNOWFLAP,SHORT-’09 CF art. 4706-547
По запросу
42
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
43
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
44
Rivet art. 8061-706
По запросу
45
Taillight, LED - Red art. 0609-863
от 7 022 ₽
46
Screw, Self-Tapping art. 0623-301
По запросу
47
Bumper, Rear Black (inc. four No. 6) art. 4706-666
По запросу
48
Decal, Reflector - Right - Red art. 8611-720
По запросу
48
Decal, Reflector - Left - Red art. 8611-721
По запросу
49
Decal, Tunnel art. 9611-308
По запросу
50
Saddlebag art. 6606-241
По запросу
