модель 2011 года
- Модель Z1 Turbo
- Код модели Z1 TURBO LXR LTD GREEN (S2011Z1NTXUSG)

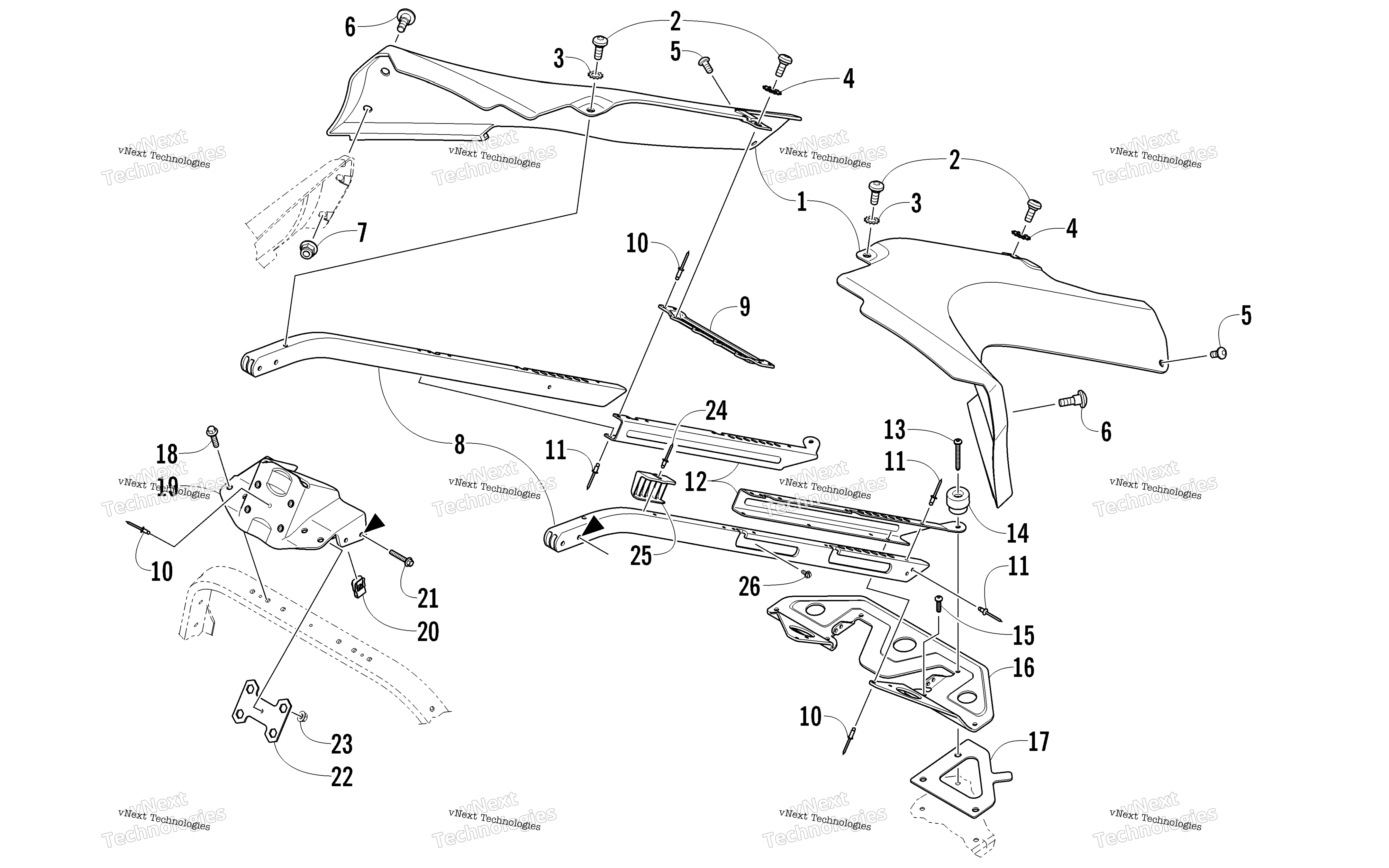

Схема сиденья Support Assembly для Z1 TURBO LXR LTD GREEN (S2011Z1NTXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Rear - Left Green art. 5706-019
По запросу
1
Spar, Rear - Right Green art. 5706-018
По запросу
2
Винт Arctic Cat art. 0423-396
от 473 ₽
3
Washer, Lock art. 8053-212
По запросу
4
Шайба Arctic Cat art. 8053-242
По запросу
5
Screw, Machine art. 8470-510
от 110 ₽
6
Болт Arctic Cat art. 0423-355
По запросу
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
Tube, Support - Left art. 5706-051
По запросу
8
Tube, Support - Right art. 5606-098
По запросу
9
Bracket, Crossover art. 4606-329
По запросу
10
Rivet, Blind art. 8060-488
По запросу
11
Rivet art. 8060-484
По запросу
12
Bracket, Slide - Left art. 5606-101
По запросу
12
Bracket, Slide - Right art. 5606-100
По запросу
13
Screw, Machine art. 1623-848
По запросу
14
Spacer art. 6606-267
По запросу
15
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
16
Plate, Support - Lower art. 5606-094
По запросу
17
Plate, Backing art. 6606-272
По запросу
18
Болт Arctic Cat art. 8408-625
от 116 ₽
19
Plate, Support - Upper art. 4606-328
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Screw, Cap art. 8408-535
По запросу
22
Bracket, Nut Holder art. 0605-948
По запросу
23
Гайка Arctic Cat art. 8424-602
от 110 ₽
24
Клепка art. 8061-508
По запросу
25
Spacer, Alignment art. 6606-271
По запросу
26
Screw, Self-Tapping art. 0623-302
По запросу
