модель 2012 года
- Модель F 800
- Код модели F 800 SNO PRO LTD WHITE (S2012F8HLEUSW)

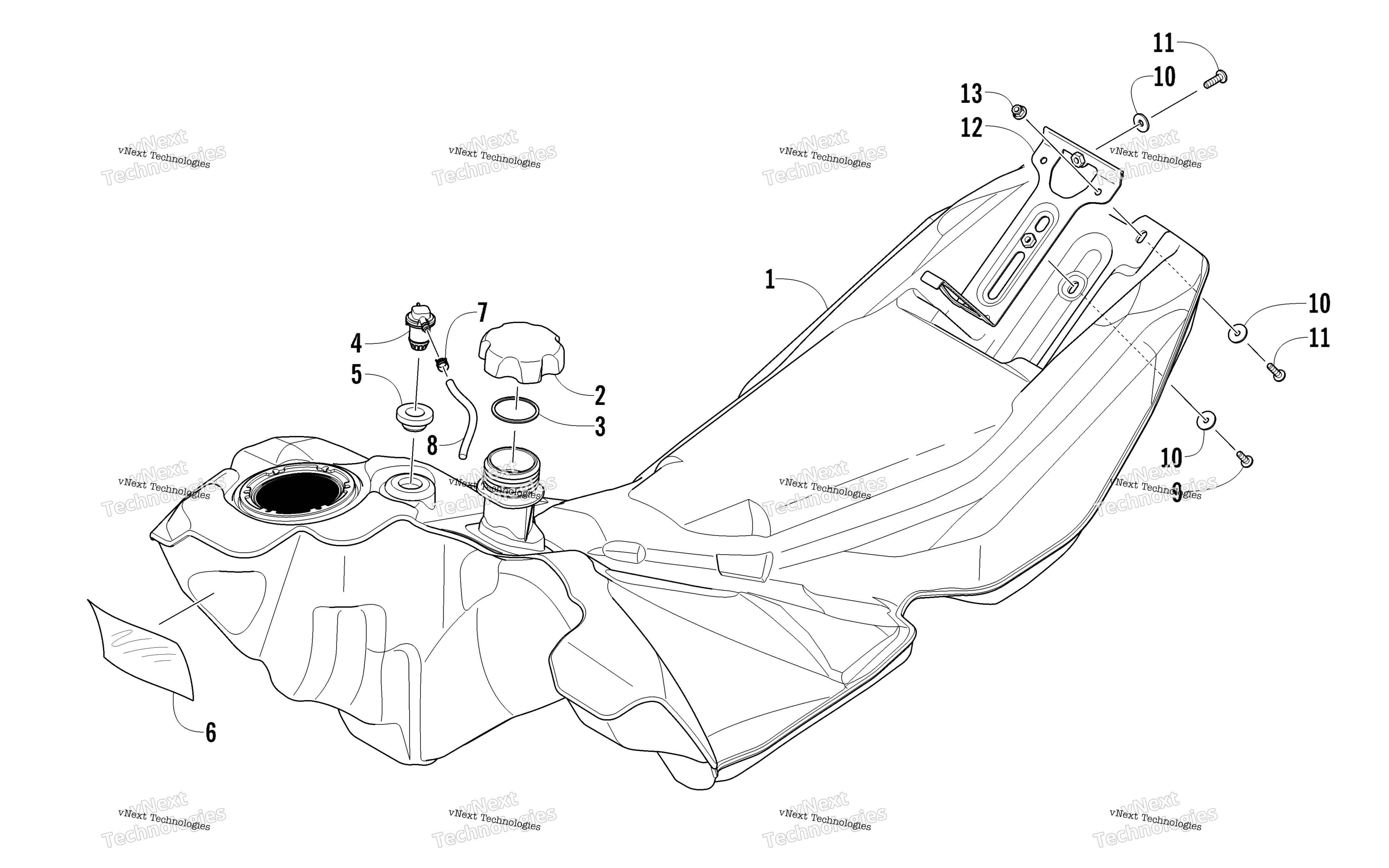

Схема узла топливного бака для F 800 SNO PRO LTD WHITE (S2012F8HLEUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 0770-956
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-153
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Foil, Protective art. 0619-206
По запросу
7
Clamp, Hose art. 1623-233
По запросу
8
Hose - 50 ft art. 6101-009
По запросу
8
Hose - 100 ft art. 6101-001
По запросу
9
Винт Arctic Cat art. 8468-616
от 116 ₽
10
Washer art. 8050-223
По запросу
11
Screw, Machine art. 8468-620
По запросу
12
Bracket, Hold-Down art. 5706-098
По запросу
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
